10 -дюймовый земснаряд с фрезой — это компактная и универсальная система дноуглубительных работ, предназначенная для выкапывания подводного песка, ила, глины и других отложений и транспортировки вынутого навоза по трубопроводу.

Обозначение «10 дюймов» обычно относится к номинальному размеру всасывающего или нагнетательного трубопровода земснаряда, при этом 10 дюймов эквивалентны примерно 250 мм . Однако сам по себе диаметр трубы не определяет фактическую производительность дноуглубительных работ. Производительность насоса, мощность фрезы, глубина выемки грунта, тип отложений, длина трубопровода и условия эксплуатации — все это влияет на конечную производительность.

Для обслуживания рек, дноуглубительных работ на озерах, добычи песка, очистки каналов, экологических проектов и отдельных задач по рекультивации 10-дюймовый фрезерный земснаряд может обеспечить практический баланс между размером оборудования, производственными возможностями, транспортировкой и эксплуатационной гибкостью.

Компания ITECH Co., Ltd. разрабатывает и производит фрезерные земснаряды различных размеров и конфигураций, включая 10-дюймовые модели для проектов, требующих компактного дноуглубительного оборудования.

Что такое 10-дюймовый земснаряд с фрезой?

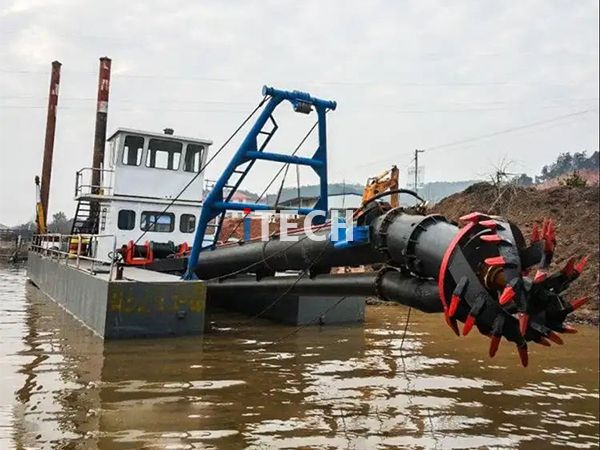

10 -дюймовый фрезерный земснаряд — это стационарное судно, оснащенное вращающейся режущей головкой, системой всасывания, землечерпалочным насосом и выпускным трубопроводом.

Основной рабочий процесс:

Режущая головка → Всасывающая труба → Земснасос → Выпускной трубопровод → Зона утилизации или рекультивации

Режущая головка разрыхляет подводный материал перед тем, как землечерпалка транспортирует образовавшуюся суспензию.

Типичный 10-дюймовый CSD может включать в себя:

• Режущая головка

• Всасывающая труба

• Экскаваторный насос

• Привод фрезы

• Гидравлическая система

• Дизельный двигатель или электроэнергетическая система

• Окучивание столбов

• Лебедки

• Дноуглубительная лестница

• Плавающий трубопровод

• Система управления

• Модульный корпус понтона

Точная конфигурация зависит от требований проекта.

Что означает «10 дюймов» на земснаряде с фрезой?

Термин «10-дюймовый земснаряд с фрезой » иногда может вызвать путаницу, поскольку «10 дюймов» не просто отражает общий размер земснаряда.

В терминологии дноуглубительного оборудования это обычно относится к номинальному диаметру всасывающего или нагнетательного трубопровода.

10 дюймов = примерно 250 мм.

В информации о продукте ITECH указан 10-дюймовый CSD с всасывающей/нагнетательной трубой диаметром 250 мм , а модельный ряд CSD включает модели CSD разных размеров, такие как CSD200, CSD250, CSD300 и более крупные модели.

Поэтому 10-дюймовый земснаряд обычно ассоциируется с классом CSD250..

Однако покупатели всегда должны проверять технические характеристики производителя, поскольку диаметр трубопровода, конфигурация насоса и производственная мощность могут различаться в зависимости от конструкции земснаряда.

Как работает 10-дюймовый земснаряд с фрезой?

В процессе дноуглубительных работ задействовано несколько скоординированных систем.

Раскопки с режущей головкой

Вращающаяся режущая головка располагается на дне моря или реки.

Его зубья или лезвия разрыхляют осадок перед тем, как он попадет в систему всасывания.

Различные конфигурации фрезы могут быть выбраны для:

• Ил

• Песок

• Глина

• Гравий

• Более компактные отложения

Фреза должна соответствовать реальному материалу, а не выбираться исключительно в соответствии с размером земснаряда.

Всасывание суспензии

Как только резак разрыхляет материал, смесь воды и осадка попадает во всасывающую трубу.

Земснаряд создает необходимое всасывание и транспортирует суспензию через систему дноуглубления.

Транспортировка навозной жижи

Выгруженный материал выгружается по плавучему или погружному трубопроводу.

Трубопровод может привести к:

• Мелиоративная зона

• Зона удаления отложений

• Обезвоживающая установка

• Перерабатывающий завод

• Запас

• Система рекуперации песка

Общее расстояние нагнетания является важным фактором при выборе производительности насоса.

Расположение земснаряда

Земснаряд с фрезой обычно работает как стационарный земснаряд.

Стойки для бурения и лебедки помогают расположить земснаряд и переместить режущую головку по рабочей зоне.

Это контролируемое движение позволяет фрезе постепенно выкапывать определенную область.

Применение 10-дюймового земснаряда с фрезой

10 -дюймовый фрезерный земснаряд можно использовать для широкого спектра малых и средних дноуглубительных работ.

Дноуглубительные работы на реке

В руслах рек могут постепенно накапливаться песок, ил и другие отложения.

10-дюймовый CSD можно использовать для:

• Углубление русла реки

• Удаление отложений

• Обслуживание навигации

• Восстановление водных путей

• Дноуглубительные работы для борьбы с наводнениями

• Локальное улучшение канала

Для речных проектов земснаряд следует выбирать в зависимости от ширины реки, глубины воды, характеристик отложений и требуемого расстояния разгрузки.

Дноуглубительные работы на каналах

Каналы часто имеют ограниченные рабочие зоны.

Компактный 10-дюймовый земснаряд с фрезой может подойти там, где более крупному земснаряду будет трудно маневрировать.

Типичные проекты включают в себя:

• Очистка ирригационных каналов

• Содержание судоходного канала

• Дноуглубление дренажного канала

• Удаление отложений

• Углубление канала

Дноуглубительные работы на озерах и водохранилищах

Накопление наносов может постепенно снизить эффективную емкость озер и водохранилищ.

10-дюймовый земснаряд может удалить:

• Ил

• Мелкий песок

• Грязь

• Органический осадок

• Другие накопленные материалы

Компактная конфигурация земснаряда может оказаться полезной там, где доступ и маневренность важнее очень высокой производительности.

Дноуглубительные работы по песку

10 -дюймовый песочный земснаряд можно сконфигурировать для выемки песка и гидравлической транспортировки.

Вращающаяся фреза разрыхляет песок, а земснаряд транспортирует суспензию по отводящему трубопроводу.

Для выемки песка важными факторами являются:

• Размер частиц песка

• Концентрация песка

• Требуемый результат

• Глубина выемки грунта

• Длина трубопровода

• Головка насоса

• Конфигурация фрезы

Обслуживание портов и гаваней

10-дюймовый CSD можно использовать для отдельных проектов по дноуглубительным работам в небольших портах, пристанях для яхт, причалах и на мелководье.

Для более крупных торговых портов или более глубоких навигационных каналов более подходящим может оказаться более крупный CSD.

Правильный выбор зависит не только от названия проекта, но и от требуемой глубины добычи и глубины выемки грунта.

Экологические дноуглубительные работы

Земснаряд с фрезой также можно использовать для контролируемого удаления отложений в озерах, реках и других водных путях.

Для экологических проектов выбор оборудования может быть сосредоточен на:

• Контролируемые раскопки

• Трубопроводный транспорт

• Обращение с отложениями

• Управление мутностью

• Точная глубина выемки грунта

Метод дноуглубительных работ должен быть разработан в соответствии с экологическими требованиями проекта.

Земля

10 -дюймовый фрезерный земснаряд можно использовать для небольших проектов по рекультивации, где необходимо выкапывать и транспортировать песок или подходящий наполнитель гидравлическим способом.

Однако крупномасштабные проекты мелиорации побережья обычно требуют более крупных земснарядов и насосных систем большей производительности.

Типичные технические характеристики 10-дюймового CSD

Не существует единой спецификации, применимой к каждому земснаряду с 10-дюймовой фрезой.

ITECH публикует различные конфигурации 10-дюймовых мониторов, а на страницах продуктов указаны разные характеристики производительности и глубины в зависимости от модели и конфигурации. На одной странице ITECH представлена ​​типичная 10-дюймовая модель с всасывающей трубой диаметром 250 мм, глубиной выемки грунта до 8 м и производительностью 200–400 м³/ч . Другая страница ITECH дает более широкую репрезентативную конфигурацию с различными диапазонами глубины, двигателя и расстояния выброса.

По этой причине следующую таблицу следует использовать в качестве технической справочной системы , а не как универсальную фиксированную спецификацию.

Этот подход более полезен при сравнении земснарядов, поскольку окончательные характеристики определяются фактическими условиями проекта.

Производственная мощность 10-дюймового земснаряда с фрезой

Производительность – один из важнейших показателей при выборе дноуглубительной техники.

Однако производственная мощность 10-дюймового земснаряда не должна рассчитываться только на основании диаметра трубы..

Фактический результат зависит от:

• Тип осадка

• Концентрация осадков

• Эффективность фрезы

• Расход насоса

• Головка насоса

• Глубина выемки грунта

• Длина трубопровода

• Диаметр трубопровода

• Разница высот

• Опыт оператора

Например, рыхлый песок может обеспечить производительность, отличную от плотной глины, даже если используется тот же земснаряд.

Таким образом, производителям следует оценить всю систему транспортировки навоза, а не указывать объемы производства, основанные только на 10-дюймовом трубопроводе.

10-дюймовый земснаряд с фрезой, глубина выемки грунта

Глубина выемки грунта является еще одним важным фактором.

Компактный 10-дюймовый CSD может быть сконфигурирован для относительно неглубоких проектов, а специализированные версии могут быть разработаны для больших глубин.

Опубликованная информация ITECH включает различные диапазоны глубин для 10-дюймовых конфигураций, демонстрируя, что глубина выемки грунта зависит от конфигурации, а не фиксируется обозначением 10-дюймов..

Перед покупкой предоставьте:

Средняя глубина:
нормальная рабочая глубина проекта.

Максимальная глубина:
самая глубокая точка, которую необходимо выкопать.

Изменение уровня воды:
Изменения уровня воды могут повлиять на фактическую рабочую глубину.

Эта информация помогает определить подходящую длину лестницы и систему выемки грунта.

Выбор режущей головки для 10-дюймового CSD

Режущая головка отвечает за разрыхление подводных отложений.

Разные материалы требуют разных конфигураций фрез.

Мягкий ил

Стандартный резак часто может обеспечить достаточную производительность земляных работ.

Мелкий песок

Фреза должна обеспечивать непрерывное и стабильное рыхление материала без лишнего расхода электроэнергии.

Компактная глина

Может потребоваться более прочная конфигурация фрезы.

Гравий или более твердый материал

Могут потребоваться специальные зубья фрезы и более высокая мощность фрезы.

ITECH описывает фрезерные земснаряды как конфигурируемые для работы с самыми разными материалами: от более мягких отложений до более компактных материалов, при этом зубья фрезы выбираются в соответствии с условиями работы.

Выбор земснаряда

Земснаряд определяет , насколько эффективно можно транспортировать навозную жижу.

Особенно важны три параметра:

Поток

Расход определяет, сколько суспензии может пройти через трубопровод.

Голова

Напор определяет, какое сопротивление может преодолеть насос.

Износостойкость

Песок и другие абразивные частицы могут вызвать значительный износ внутри насоса.

По этой причине при выборе насоса следует учитывать как характеристики производства, так и характеристики материала.

Расстояние нагнетания и конструкция трубопровода

Распространенной ошибкой является выбор 10-дюймового земснаряда только на основании его мощности.

Вытащенный грунт также должен достичь конечного пункта назначения.

Общая трубопроводная система может включать в себя:

Земснаряд → Плавучий трубопровод → Береговой трубопровод → Зона захоронения/восстановления

Чем длиннее трубопровод, тем больше гидравлическое сопротивление.

При проектировании трубопровода следует учитывать:

• Общая длина

• Диаметр трубы

• Количество изгибов

• Разница высот

• Концентрация суспензии

• Размер частиц осадка

• Головка насоса

Опубликованная ITECH информация о 10-дюймовых устройствах включает данные о расстоянии выброса примерно до 800–1000 м для репрезентативных конфигураций , но фактическая производительность должна быть рассчитана для всего проекта.

10-дюймовый земснаряд с фрезой против 8-дюймового земснаряда

Выбор между 8-дюймовым и 10-дюймовым земснарядом должен основываться на производственных требованиях.

Если проект требует большей производительности по транспортировке навоза, 10-дюймовая модель может обеспечить лучший баланс.

10-дюймовый земснаряд с фрезой и 12-дюймовый земснаряд

12-дюймовый CSD обычно обеспечивает большую производительность перекачки, чем 10-дюймовая конфигурация, но для него также может потребоваться больше мощности и более крупное вспомогательное оборудование.

Опубликованный модельный ряд ITECH включает земснаряды с фрезами диаметром 10, 12, 14, 16, 18 дюймов и более , что позволяет подобрать размер оборудования в соответствии с требованиями проекта.

Как правильно выбрать 10-дюймовый земснаряд с фрезой

Перед заказом подготовьте следующую информацию.

1. Район дноуглубительных работ

Обеспечьте реку, озеро, канал, порт, горнодобывающую зону или другую рабочую среду.

2. Глубина выемки грунта

Укажите среднюю и максимальную глубину.

3. Тип осадка

Определите, является ли материал:

Ил/песок/глина/гравий/смешанные отложения

4. Требуемая продукция

Оцените необходимый объем в час или в день.

5. Расстояние разряда

Измерьте расстояние от земснаряда до места захоронения или утилизации.

6. Перепад высот

Если точка сброса значительно выше, чем у земснаряда, может потребоваться дополнительная напорная головка насоса.

7. Требования к транспортировке

Определите, нужно ли земснаряду перемещаться между несколькими местами проекта.

8. Доступность электроэнергии

Выбирайте между дизельной и электрической конфигурациями в зависимости от условий проекта.

Легко ли транспортировать 10-дюймовый земснаряд с фрезой?

Многие компактные фрезерные земснаряды используют модульные понтоны.

Земснаряд можно разобрать на составные части для транспортировки и собрать на месте работы.

Это может уменьшить трудности с транспортировкой, когда оборудование необходимо перемещать между внутренними объектами.

Для проекта, ориентированного на транспорт, спросите производителя о:

• Максимальные размеры компонентов

• Максимальный вес компонента

• Количество транспортных единиц

• Время сборки

• Метод запуска

• Необходимое монтажное оборудование

Эти факторы могут оказать существенное влияние на общую мобилизацию проекта.

Техническое обслуживание 10-дюймового фрезерного земснаряда

Регулярное техническое обслуживание важно, поскольку дноуглубительное оборудование работает в абразивных средах.

Ежедневные проверки

Осмотрите:

• Зубья фрезы

• Состояние насоса

• Гидравлическое масло

• Состояние двигателя

• Трубопроводные соединения

• Лебедки

• Система окучивания

Регулярный осмотр изнашиваемых деталей

Обратите особое внимание на:

• Зубья фрезы

• Рабочее колесо насоса

• Корпус насоса

• Износные пластины

• Уплотнения

• Подшипники

Осмотр трубопровода

Осмотрите плавучие и береговые трубопроводы на наличие:

• Утечка

• Износ суставов

• Состояние фланца

• Плавающая плавучесть

• Истирание

Правильное техническое обслуживание помогает сократить непредвиденные простои и продлевает срок службы основных компонентов.

10-дюймовый земснаряд с фрезой для различных проектов

10-дюймовую конфигурацию можно рассматривать для:

Окончательный выбор всегда должен основываться на фактических требованиях к производительности и глубине проекта.

Почему стоит выбрать ITECH в качестве 10-дюймового земснаряда с фрезой?

Компания ITECH Co., Ltd. разрабатывает и производит фрезерные земснаряды и дноуглубительное оборудование для различных условий проекта.

Ассортимент фрезерных земснарядов компании включает в себя компактные 10-дюймовые фрезерные земснаряды, а также более крупные модели. ITECH заявляет, что ее оборудование CSD можно настроить в соответствии с типом почвы, глубиной выемки грунта, производственными требованиями, расстоянием разгрузки и другими условиями проекта.

Для 10-дюймового проекта ITECH может оценить взаимосвязь между:

Резец → Насос → Трубопровод → Добыча → Глубина выемки грунта

вместо того, чтобы рассматривать диаметр трубы 10 дюймов как единственный критерий выбора.

Это особенно важно, когда проект предполагает транспортировку жидкого навоза на большие расстояния, плотные отложения, переменную глубину воды или индивидуальные требования к транспортировке.

Часто задаваемые вопросы о 10-дюймовых фрезерных земснарядах

Что означают 10 дюймов на земснаряде с фрезой?

Обычно это относится к номинальному размеру всасывающего или нагнетательного трубопровода земснаряда. 10 дюймов это примерно 250 мм..

Сколько может производить 10-дюймовый фрезерный земснаряд?

Производительность варьируется в зависимости от насоса, осадка, глубины выемки грунта, концентрации шлама, длины трубопровода и других условий. ITECH публикует различные конфигурации, включая одну типовую модель с заявленной производительностью 200–400 м³/ч..

Насколько глубоко можно использовать 10-дюймовый земснаряд CSD?

Не существует единой глубины, применимой к каждому 10-дюймовому земснаряду. Опубликованные ITECH конфигурации показывают разную максимальную глубину, поэтому лестницу и систему дноуглубительных работ следует выбирать в соответствии с проектом.

Может ли 10-дюймовый земснаряд перерабатывать песок?

Да. Правильно сконфигурированный 10-дюймовый CSD можно использовать для выемки песка, при этом характеристики фрезы, насоса и трубопровода соответствуют характеристикам песка.

Может ли 10-дюймовый CSD драгировать глину?

Да. Режущую головку и зубья следует выбирать в зависимости от твердости глины и требуемой производительности.

Подходит ли 10-дюймовый CSD для дноуглубления рек?

Да. Его компактный размер и умеренный диапазон производительности делают его подходящим для многих проектов по обслуживанию рек и дноуглубительных работ.

Как далеко может перекачивать суспензию 10-дюймовый земснаряд?

Расстояние слива зависит от напора насоса, диаметра трубопровода, концентрации шлама, высоты над уровнем моря и конфигурации трубопровода. ITECH перечисляет типичные 10-дюймовые конфигурации с дальностью выброса примерно до 800–1000 м , но требуются гидравлические расчеты для конкретного проекта.

Можно ли настроить 10-дюймовый фрезерный земснаряд?

Да. Конфигурация фрезы, насосная система, глубина дноуглубления, расположение корпуса, система питания, конфигурация трубопроводов и другие компоненты могут быть адаптированы к требованиям проекта.

Заключение

10 -дюймовый земснаряд с фрезой может стать практическим решением для дноуглубления рек, обслуживания каналов, очистки озер и водохранилищ, дноуглубления песка, отдельных портовых проектов и других малых и средних гидравлических дноуглубительных работ.

Обозначение 10 дюймов обычно указывает на трубопровод земснаряда класса 250 мм , но фактическая производительность земснаряда зависит не только от диаметра трубы.

При выборе 10-дюймового CSD оцените производственную мощность, глубину выемки грунта, тип отложений, мощность фрезы, напор насоса, расстояние до трубопровода, конфигурацию корпуса, транспортировку и энергосистему как одно комплексное решение.

Компания ITECH Co., Ltd. предоставляет 10-дюймовые земснаряды с фрезами и дноуглубительное оборудование по индивидуальному заказу для различных требований проекта.

Компания: ITECH Co., Ltd.
Веб-сайт: https://www.itechdredge.com/
Электронная почта: info@itechdredge.com

Горячие Теги

10-дюймовый земснаряд с фрезой | 10-дюймовый земснаряд с фрезой на продажу | 10-дюймовый CSD | 10-дюймовый земснаряд | Земснаряд с фрезой 250 мм | 10-дюймовый земснаряд для песка | 10-дюймовый речной земснаряд | Малый фрезерный земснаряд | Компактный фрезерный земснаряд | Производитель земснарядов с фрезами | Земснаряд с фрезами Китай | 10-дюймовая дноуглубительная машина | 10-дюймовая машина для выемки песка | 10-дюймовая машина для дноуглубления рек | Малый земснаряд для песка | Земснаряд CSD250 с фрезой
