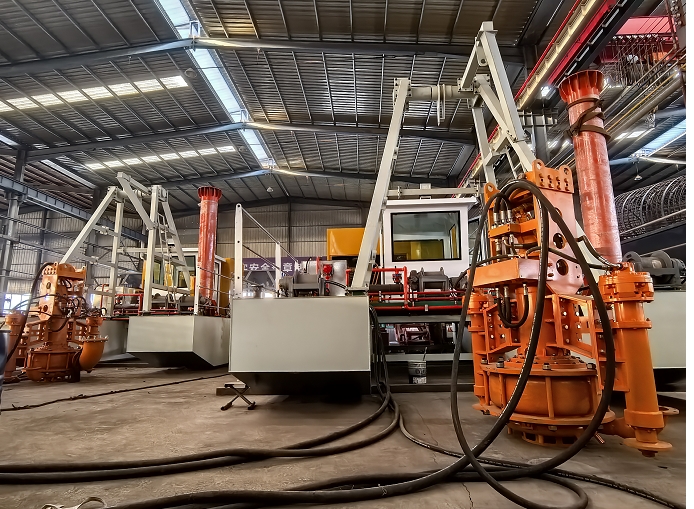

Идентификатор всасывающего земснаряда Dredger 200

ID земснаряда iTECH Dredger 200: обзор технических характеристик и применений

iTECH Dredger 200 — это компактный фрезерный земснаряд (CSD), предназначенный для ряда проектов по дноуглубительным работам во внутренних и прибрежных районах. Эта модель, разработанная с учетом эффективности и простоты эксплуатации, применяется при мелиорации земель, обслуживании рек, очистке прудов и добыче песка в районах с ограниченным доступом. В этом документе представлен технический обзор его ключевых компонентов, параметров производительности и типичных вариантов использования, подкрепленный соответствующими данными.

1. Философия дизайна и основные приложения

Dredger 200 построен по принципу сбалансированного сочетания глубины выемки грунта, производительности и мобильности. Его модульная конструкция обеспечивает относительно простую транспортировку и сборку на месте. Основные приложения включают в себя:

• Расширение и опустошение реки: удаление отложений для восстановления пропускной способности водотока и улучшения судоходства.

• Мелиорация земель: предоставление наполнителя для проектов развития прибрежных и внутренних территорий.

• Обслуживание водоемов и прудов: удаление скопившегося ила и органических веществ для поддержания объема хранилища и качества воды.

• Добыча песка и гравия: добыча заполнителя из определенных месторождений.

2. Ключевые компоненты и технические характеристики.

Земснаряд с фрезерным механизмом работает с использованием режущей головки с механическим приводом для разрыхления подводного материала, который затем транспортируется в виде суспензии с помощью центробежного насоса по трубопроводу в зону разгрузки.

Главный земснаряд:
Сердцем земснаряда Dredger 200 является прочный центробежный земснаряд.

• Тип: Центробежный, с покрытием из гравия/песка для устойчивости к истиранию.

• Диаметр входа/выхода: 200 мм

• Мощность привода: Обычно приводится в действие дизельным двигателем мощностью 150 кВт или электродвигателем эквивалентной мощности.

Режущая головка:
Режущая головка предназначена для фрагментации материала на месте.

• Тип: Доступен в различных конфигурациях (например, стандартная, рыхлитель, Калифорния) для соответствия почвенным условиям: от рыхлого песка до уплотненной глины.

• Мощность привода: Независимый привод от гидравлической системы мощностью 45 кВт.

• Скорость поворота: регулируемая, контролируемая для оптимальной эффективности резки.

Лестница и глубина выемки грунта:

• Максимальная глубина дноуглубительных работ: регулируемая, стандартная максимальная глубина составляет 6 метров. Нестандартная длина лестницы может быть спроектирована в соответствии с конкретными требованиями.

Система окучивания и механизм поворота:
Земснаряд использует систему окучивания для продвижения и механизм поворота для покрытия ширины выемки грунта.

• Система Swin: с гидравлическим приводом, с использованием тросов и лебедок.

• Окучивание: Обычно два окучивания (рабочее и шагающее) позволяют земснаряду поворачиваться и продвигаться по рабочей зоне.

3. Параметры производительности

Производительность Dredger 200 во многом зависит от извлекаемого материала, расстояния перекачки и требуемой подъемной силы. В следующей таблице представлены расчетные диапазоны производительности при определенных условиях.

Таблица 1: Ориентировочная производственная мощность iTECH Dredger 200
(на основе смеси песка и воды с удельным весом 1,2 и общей длиной трубопровода < 500 м)

Примечание. Эти цифры приведены для справки. Фактическое производство может значительно варьироваться в зависимости от фактической плотности материала, конфигурации трубопровода и навыков эксплуатации.

4. Вспомогательные системы и эксплуатационные особенности.

• Лебедки: комплект гидравлических лебедок контролирует положение режущей головки, поворотных тросов и шпилек.

• Система управления: Dredger 200 может быть оснащен базовой станцией ручного управления или дополнительной централизованной системой управления на базе ПЛК для улучшения оперативного управления и мониторинга.

• Плавучесть: основной корпус и понтоны обеспечивают стабильную плавучесть и обычно изготавливаются из углеродистой стали с усиленными внутренними конструкциями.




5. Заключение

iTECH Dredger 200 представляет собой практичное и эффективное решение для небольших и средних дноуглубительных работ. В его конструкции приоритет отдается надежности и простоте эксплуатации в различных материальных условиях. Благодаря стандартной глубине дноуглубления до 6 метров и производственной мощности, которая при благоприятных условиях может превышать 100 кубических метров в час, он является подходящим активом для подрядчиков и разработчиков проектов, которым требуется специальная мобильная дноуглубительная установка. Конкретные характеристики и конфигурация могут быть адаптированы в соответствии с точными требованиями конкретного проекта.

Ссылка

1. Брей, Р.Н. (2008). Экологические аспекты дноуглубительных работ . Тейлор и Фрэнсис.

2. Тернер, ТМ (1996). Основы гидравлического дноуглубления . АССЕ Пресс.

3. Решения iTECH для дноуглубительных работ. (2023). Техническое руководство для земснаряда серии 200.

4. Международная ассоциация дноуглубительных компаний (IADC). (2020). Дноуглубительные работы для развития . МККМ/СЕДА.
