Как обслуживать и ремонтировать ключевые компоненты земснаряда?

Техническое обслуживание и ремонт ключевых компонентов фрезерного земснаряда

Землесосный фрезер — это сложное и жизненно важное оборудование в различных морских и гидротехнических проектах, таких как обслуживание портов, мелиорация земель и дноуглубительные работы на реках. Для обеспечения его эффективной и непрерывной работы необходимы правильное техническое обслуживание и своевременный ремонт основных компонентов. Целью этой веб-страницы является предоставление подробного руководства по обслуживанию и ремонту этих важных деталей.

1. Режущая головка

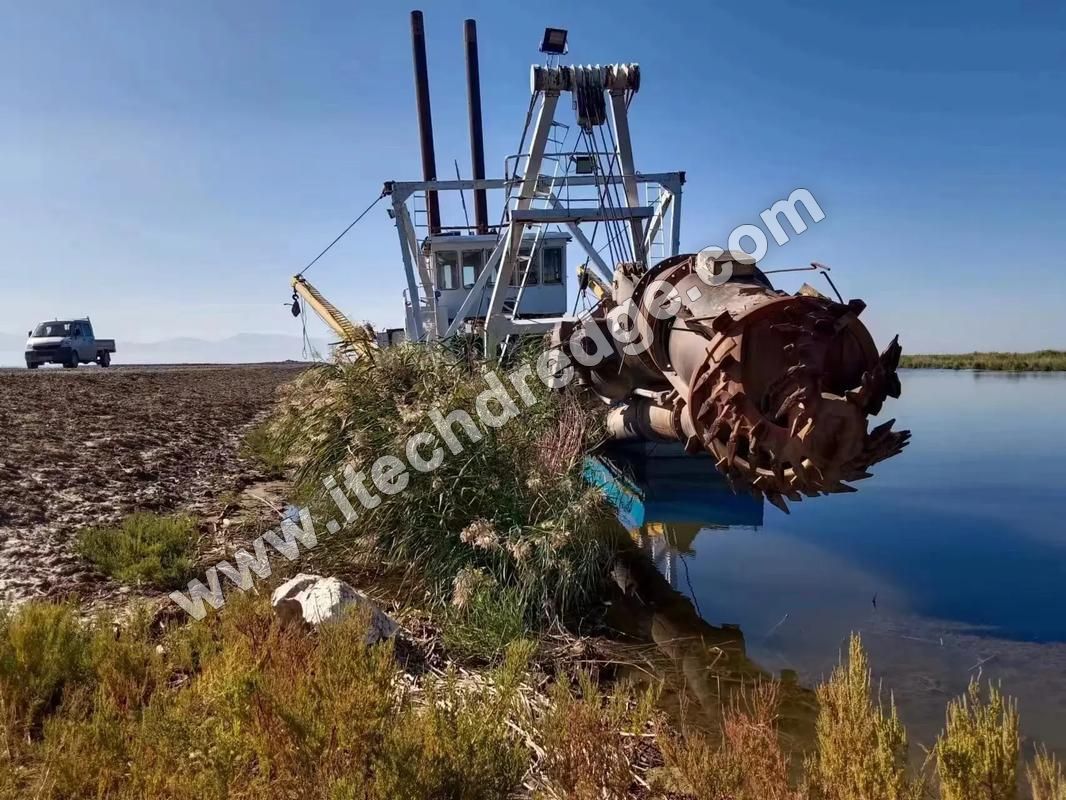

1.1 Структура и функции

Режущая головка — это передний компонент фрезерного земснаряда, отвечающий за разрушение грунта морского или речного дна. Он состоит из вращающегося барабана с прикрепленными к нему режущими зубьями или лезвиями. Эти зубы бывают разных форм и размеров в зависимости от типа извлекаемого материала, например мягкого ила, твердой глины или даже камня.

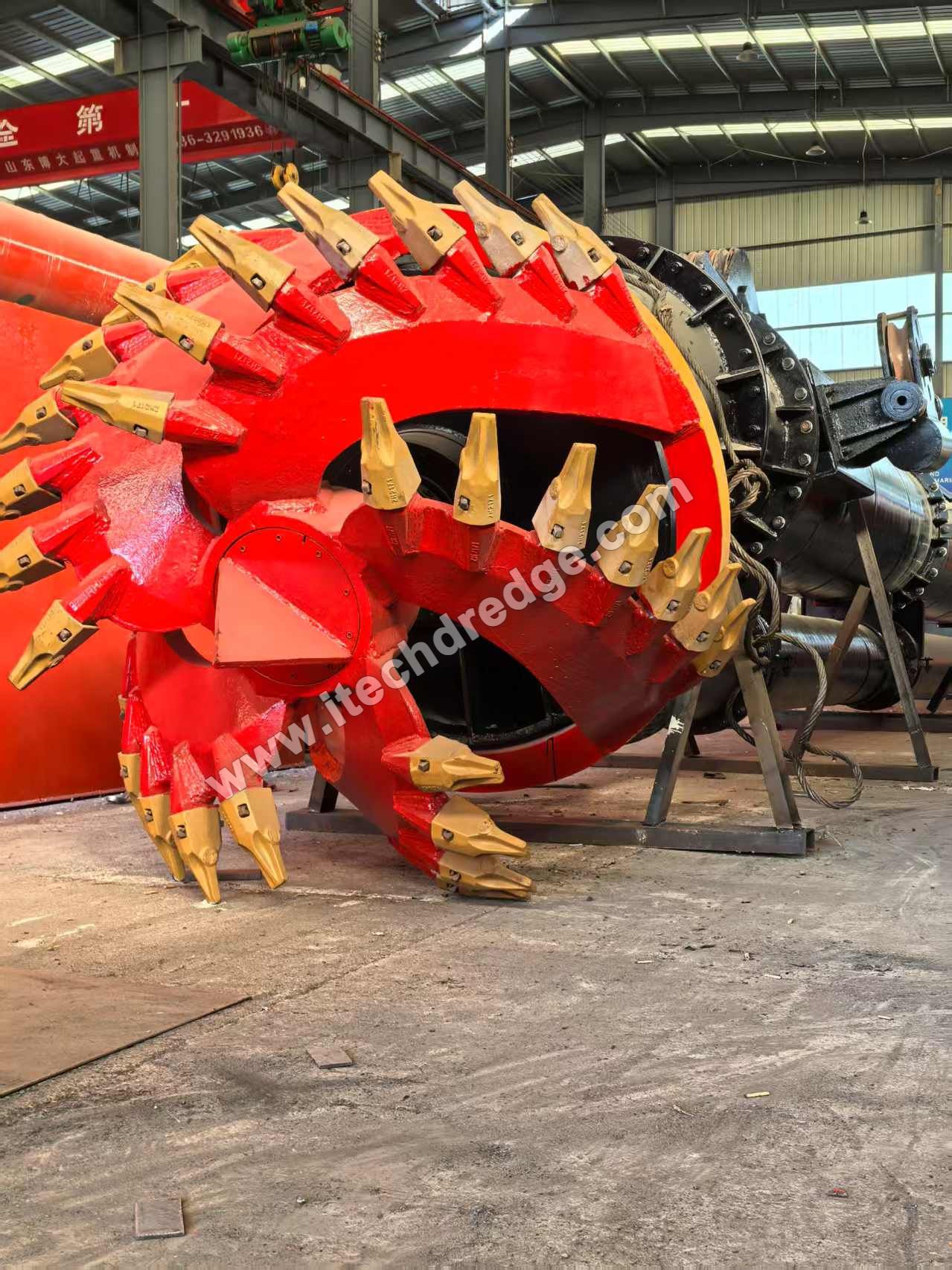

1.2 Техническое обслуживание

• Регулярный осмотр:

Проводите визуальный осмотр режущей головки до и после каждой операции по выемке грунта. Проверьте, нет ли признаков износа, повреждения или отсутствия зубов. Ищите трещины в барабане или любую деформацию, которая может повлиять на его вращение.

Используйте методы неразрушающего контроля, такие как ультразвуковой контроль, для обнаружения внутренних дефектов в конструкции режущей головки, особенно в местах, подверженных концентрации напряжений.

• Смазка:

Обеспечьте надлежащую смазку подшипников и шестерен узла режущей головки. Используйте высококачественные смазочные материалы, подходящие для морской среды и конкретных условий эксплуатации земснаряда. График смазки следует строго соблюдать, а уровень смазки регулярно проверять и доливать.

Для режущих зубьев, если они установлены на подвижных или регулируемых механизмах, смазать шарниры для обеспечения плавности хода и предотвращения заедания.

• Очистка:

После каждого использования очищайте режущую головку от накопившегося осадка, мусора и абразивных частиц. Это можно сделать с помощью струй воды под высоким давлением. Обратите особое внимание на области вокруг режущих зубьев и зазоры между зубьями и барабаном, поскольку они склонны к засорению.

1.3 Ремонт

• Замена зуба:

Если режущие зубья изношены или повреждены, их необходимо незамедлительно заменить. Сначала определите тип и размер зубьев, необходимых для конкретной модели режущей головки. Используйте подходящие инструменты для удаления старых зубьев, стараясь не повредить барабан или монтажную конструкцию.

Надежно установите новые зубы, убедившись, что они правильно выровнены и затянуты. Некоторые зубцы могут потребовать сварки или крепления болтами, и в таких случаях следуйте процедурам сварки производителя или характеристикам крутящего момента для болтов.

• Ремонт барабана:

Если на барабане режущей головки имеются трещины или деформации, небольшие трещины можно устранить с помощью сварки. Однако крайне важно использовать правильные сварочные материалы и процедуры, чтобы обеспечить структурную целостность барабана. При более значительных деформациях или обширных повреждениях может потребоваться замена всего барабана.

После ремонта или замены отбалансируйте режущую головку, чтобы обеспечить плавное вращение. Дисбаланс может вызвать чрезмерную вибрацию во время работы, что приведет к дальнейшему повреждению режущей головки и других компонентов земснаряда.

2. Всасывающая труба и лестница.

2.1 Структура и функции

Всасывающая труба отвечает за транспортировку суспензии (смесь воды и вынутого грунта) от режущей головки к насосу. Лестница поддерживает всасывающую трубу и позволяет регулировать ее высоту и угол для достижения различной глубины выемки грунта.

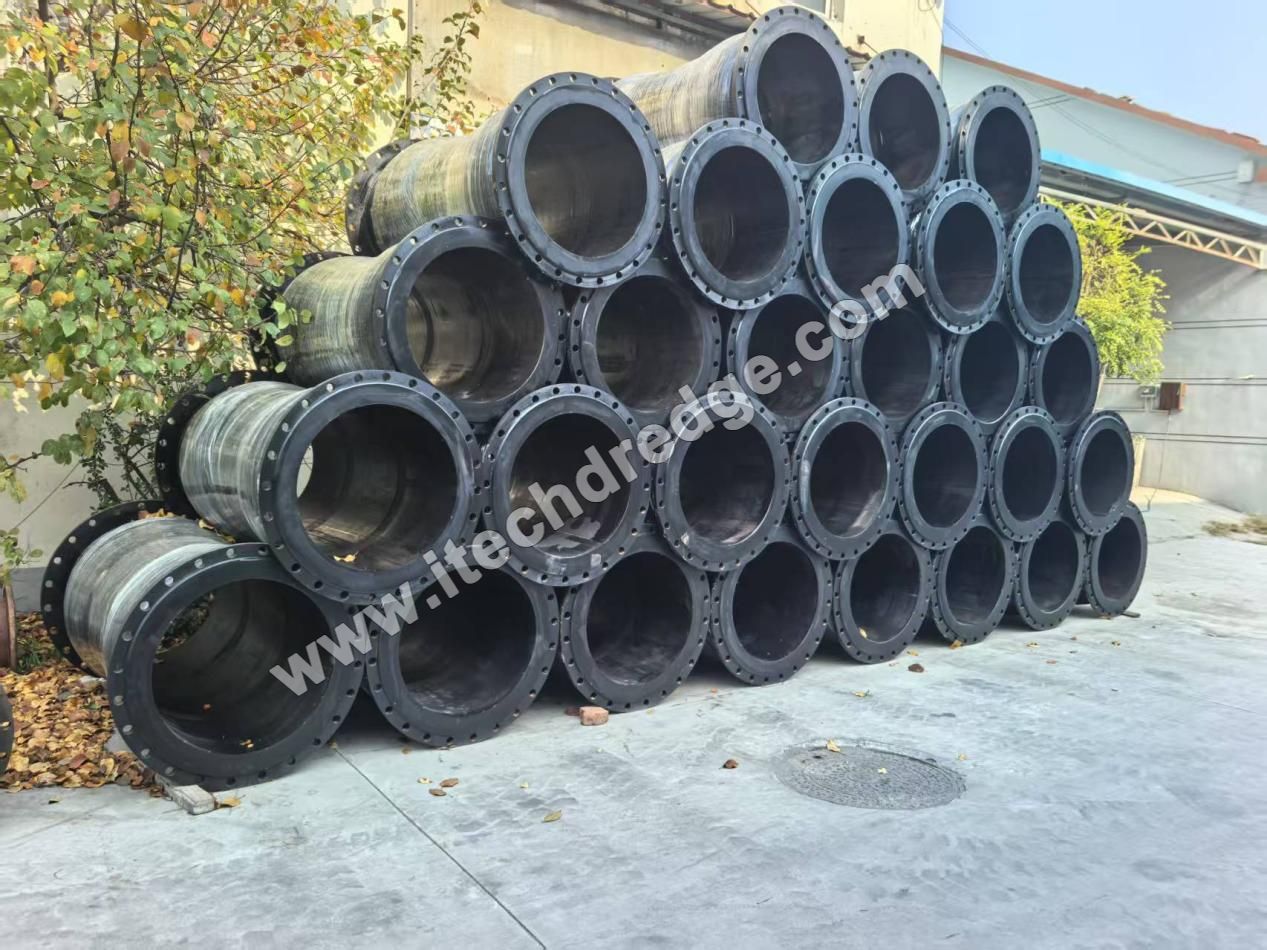

2.2 Техническое обслуживание

• Проверка целостности труб:

Регулярно проверяйте всасывающую трубу на наличие признаков износа, коррозии или повреждений. Проверьте внутреннюю поверхность на предмет истирания, вызванного суспензией, особенно в местах, где поток меняет направление. Внешнюю поверхность следует проверить на наличие коррозии, которая может быть более серьезной в условиях соленой воды.

Используйте толщиномеры для регулярного измерения толщины стенки всасывающей трубы. Если толщина упадет ниже минимально допустимого уровня, возможно, потребуется ремонт или замена участка трубы.

• Техническое обслуживание лестничного механизма:


Регулярно смазывайте петли, соединения и лебедки лестницы. Эти компоненты подвержены частому перемещению и могут заклинить, если их не смазать должным образом. Используйте смазочные материалы, способные выдерживать суровые условия дноуглубительных работ, включая воду, отложения и различные температуры.

Проверьте структурную целостность лестницы на предмет каких-либо признаков изгиба, трещин или ослабленных креплений. Лестница должна выдерживать вес всасывающей трубы и выдерживать силы, возникающие во время дноуглубительных работ.

2.3 Ремонт

• Ремонт труб:

Небольшие отверстия или трещины во всасывающей трубе можно устранить с помощью заплаточной сварки. Однако процесс сварки необходимо тщательно контролировать, чтобы избежать дальнейшего повреждения трубы. При более обширных повреждениях, таких как большие участки корродированных или истираемых труб, необходима замена пораженного участка.

При замене секции всасывающей трубы обеспечьте правильное выравнивание и сварку (или другие методы соединения), чтобы сохранить целостность трубы и плавный поток навозной жижи.

• Ремонт лестницы:

Если лестница имеет погнутые или треснувшие детали, для ремонта можно применить рихтовку или сварку, в зависимости от тяжести повреждения. Если крепления ослаблены, при необходимости затяните или замените их. В случаях, когда конструкция лестницы серьезно повреждена, может оказаться более экономически эффективным заменить всю лестницу, чем пытаться выполнить сложный ремонт.

3. Всасывающий насос

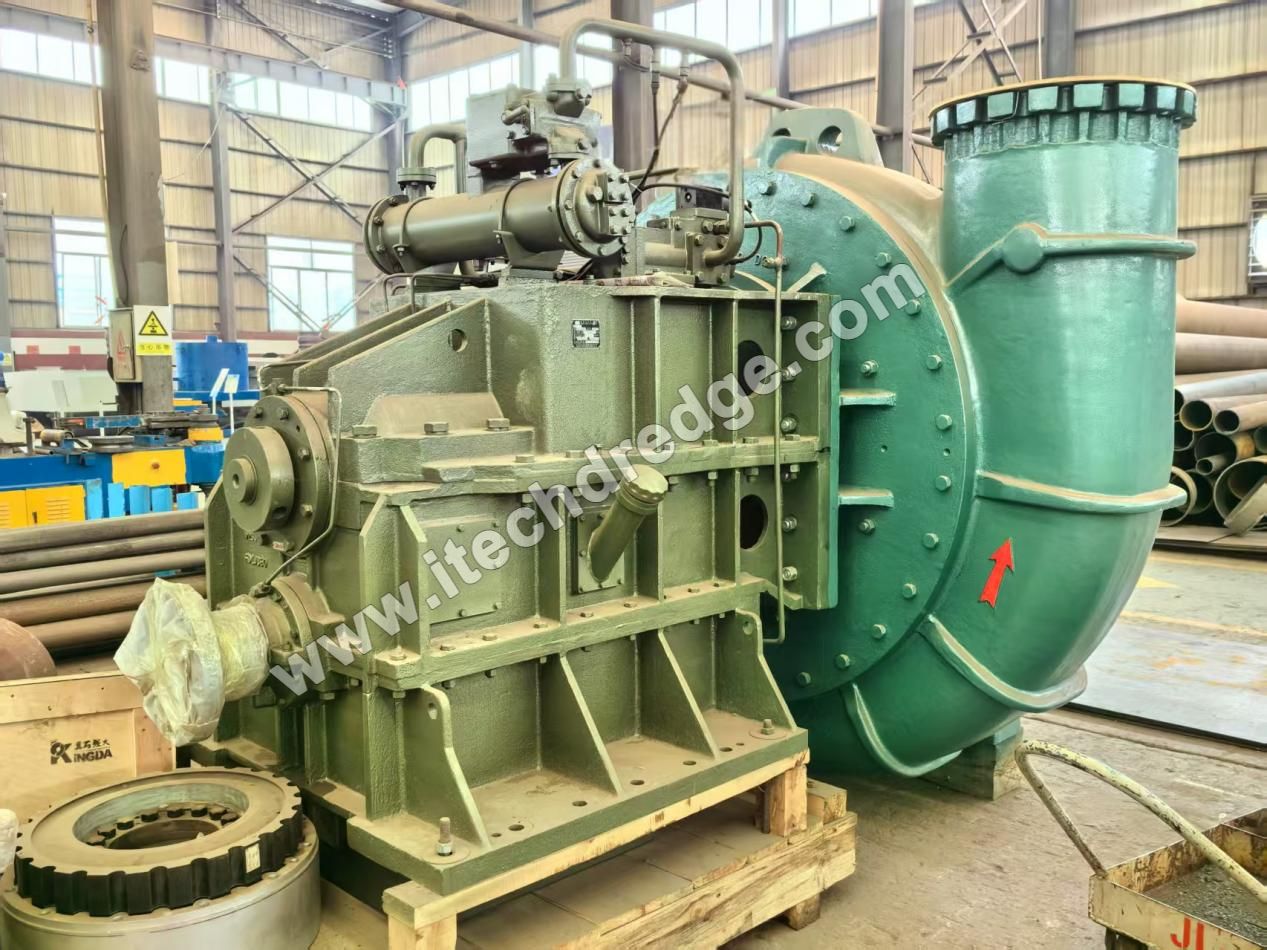

3.1 Структура и функции

Всасывающий насос является сердцем фрезерного земснаряда и отвечает за создание вакуума, который втягивает суспензию во всасывающую трубу, а затем перекачивает ее к месту разгрузки. Обычно он состоит из центробежного насоса с рабочими колесами, кожухами и уплотнениями.

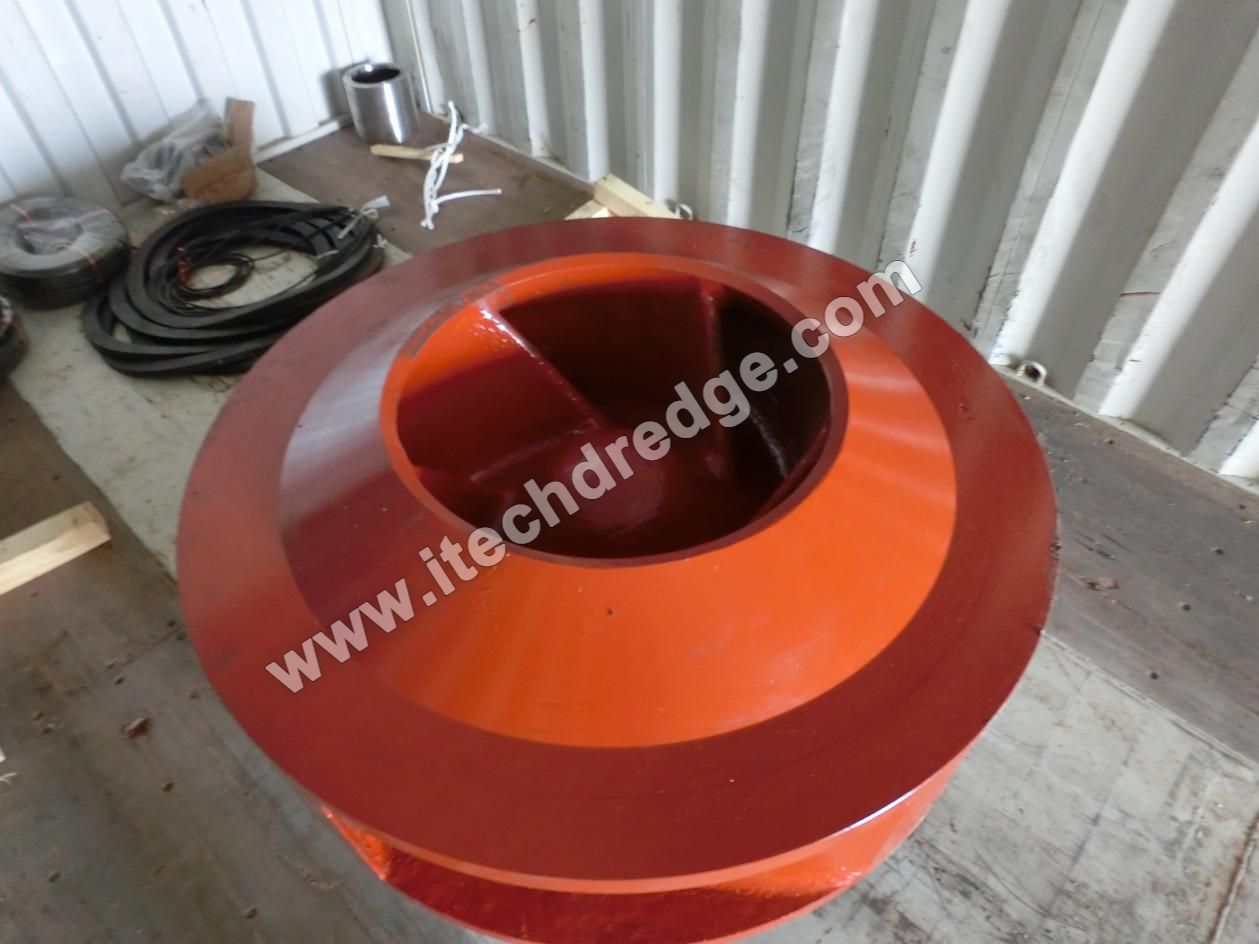

3.2 Техническое обслуживание

• Осмотр рабочего колеса и корпуса:

Регулярно проверяйте рабочие колеса на предмет износа, эрозии и повреждений. Крыльчатки находятся в непосредственном контакте с абразивной суспензией, поэтому они подвержены износу. Проверьте наличие признаков кавитационного повреждения, которое может возникнуть из-за неправильных условий потока.

Осмотрите корпус насоса на наличие признаков износа, особенно в местах вращения крыльчатки. Ищите любые трещины или деформации, которые могут повлиять на работу насоса.

• Обслуживание уплотнений:

Уплотнения всасывающего насоса, такие как механические уплотнения или уплотнения, имеют решающее значение для предотвращения утечек. Регулярно проверяйте уплотнения на предмет износа и утечек. При использовании механических уплотнений проверьте поверхности уплотнений на наличие признаков повреждения или загрязнения. При использовании сальниковых уплотнений убедитесь, что набивка правильно отрегулирована и не изношена.

Смажьте уплотнения согласно рекомендациям производителя. Некоторые уплотнения могут требовать постоянной подачи смазочной жидкости, которую следует контролировать и поддерживать на правильном уровне.

• Мониторинг вибрации и температуры:

Установите на всасывающий насос датчики вибрации и температуры для контроля условий его работы. Чрезмерная вибрация может указывать на такие проблемы, как дисбаланс рабочего колеса, несоосность или выход из строя подшипника. Аномальное повышение температуры может быть признаком перегрева, который может быть вызван недостаточной смазкой, засорением или износом компонентов.

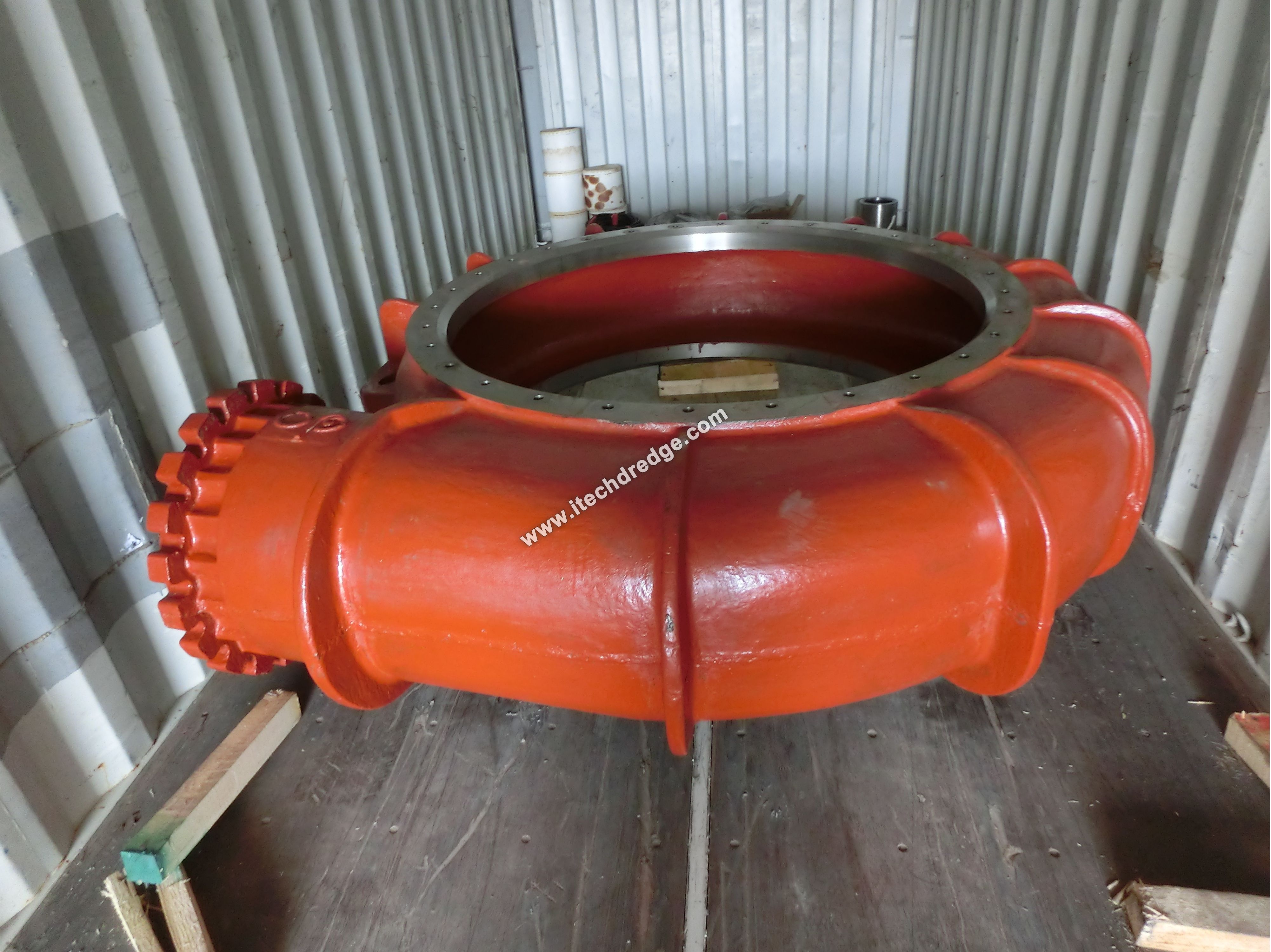

3.3 Ремонт

• Ремонт или замена крыльчатки:

Если рабочие колеса изношены, но все еще находятся в пределах ремонтопригодности, их можно отремонтировать, используя такие методы, как наплавка или покрытие. Наплавка предполагает нанесение на поверхность рабочего колеса износостойкого материала для восстановления его толщины и функциональности.

Если рабочие колеса серьезно повреждены или изношены и не подлежат ремонту, их необходимо заменить. Во избежание проблем с вибрацией убедитесь, что новые рабочие колеса правильно сбалансированы и выровнены по отношению к валу насоса.

• Ремонт корпуса:

Небольшие трещины в корпусе насоса можно устранить с помощью сварки. Однако сварку следует выполнять осторожно, чтобы не допустить деформации корпуса или повреждения внутренних компонентов. При более крупных трещинах или обширных повреждениях может потребоваться замена корпуса.

• Замена уплотнения:


Если уплотнения изношены или протекают, их следует немедленно заменить. Следуйте инструкциям производителя по замене уплотнения, поскольку этот процесс часто требует точного выравнивания и обращения с компонентами уплотнения.

После замены уплотнения проведите испытание под давлением, чтобы убедиться в отсутствии утечек и правильной работе насоса.

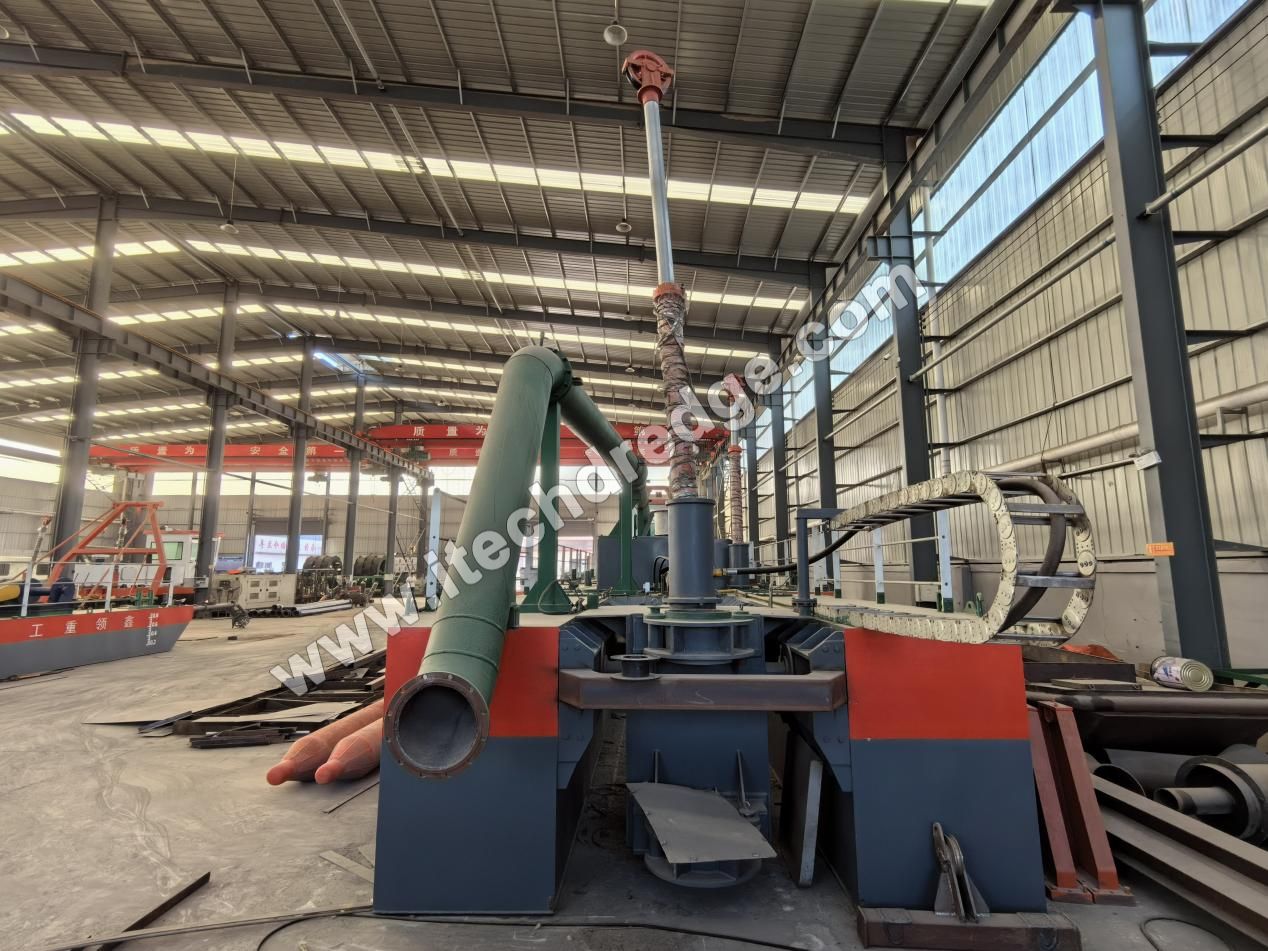

4. Крылышки и лебедки

4.1 Структура и функции

Опорные стойки представляют собой вертикальные опоры, которые используются для крепления фрезерного земснаряда во время работы, обеспечивая устойчивость. Лебедки используются для управления перемещением и расположением колодцев, а также других компонентов, таких как лестница и всасывающая труба.

4.2 Техническое обслуживание

• Окучивание:

Регулярно проверяйте патрубки на наличие признаков изгиба, растрескивания или коррозии. Во время дноуглубительных работ на окопы действуют большие нагрузки, поэтому любые структурные повреждения могут повлиять на устойчивость земснаряда.

Проверьте колодки шпилек (если имеются) на предмет износа. Башмаки забуривания соприкасаются с морским дном и со временем могут изнашиваться, что снижает их эффективность в обеспечении устойчивости.

• Обслуживание лебедки:


Осмотрите барабаны лебедки на предмет износа, особенно места намотки тросов. Проверьте кабели на наличие признаков изнашивания, коррозии или чрезмерного износа. Немедленно замените все поврежденные кабели.

Регулярно смазывайте шестерни, подшипники и другие движущиеся компоненты лебедки. Лебедки подвержены высоким нагрузкам и частому использованию, поэтому для их бесперебойной работы необходима правильная смазка.

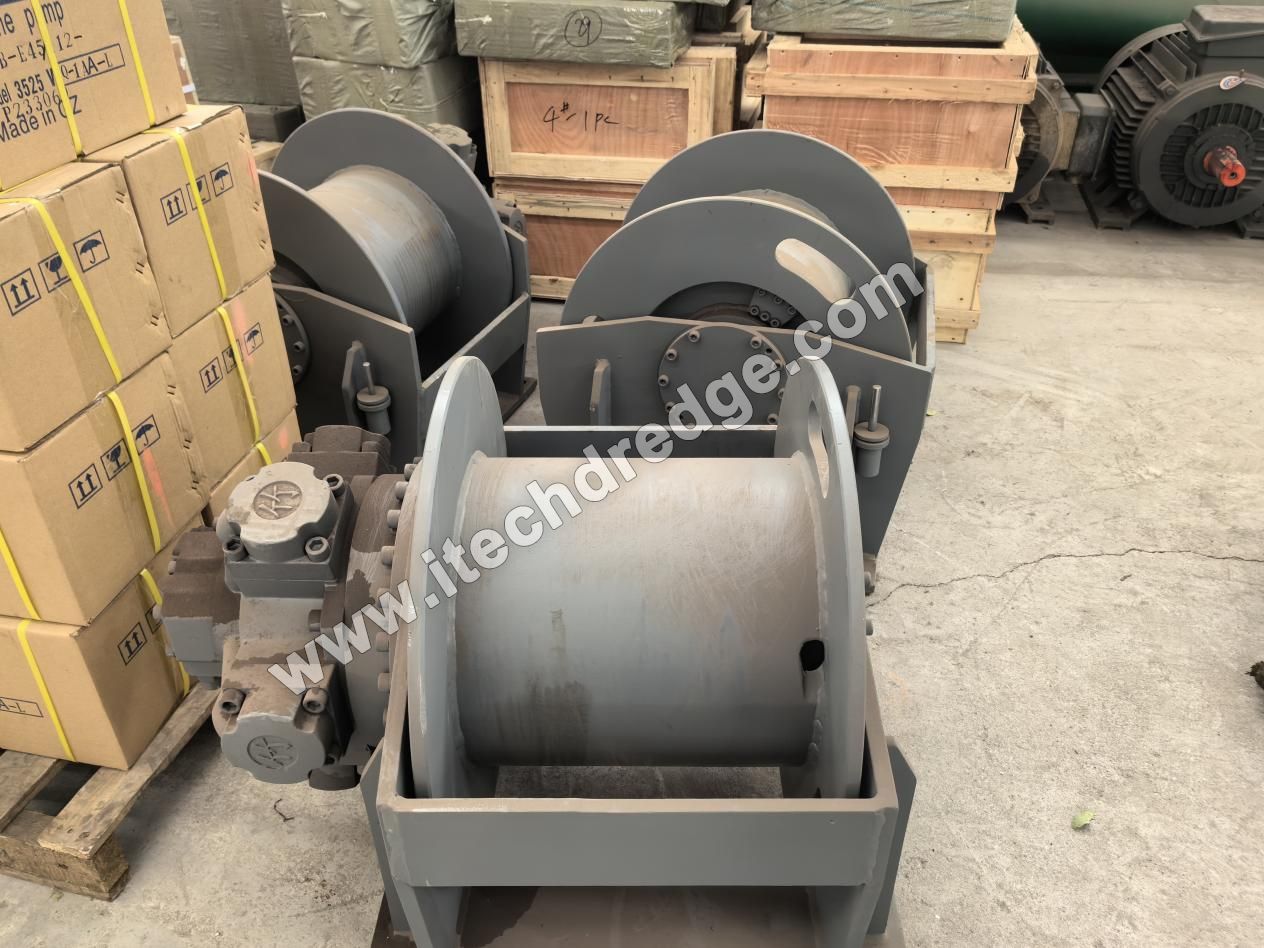

4.3 Ремонт

• Ремонт окучивания:

Если шпильки имеют незначительные изгибы, их можно выпрямить, используя соответствующие инструменты и методы. Тем не менее, необходимо соблюдать осторожность, чтобы избежать чрезмерной нагрузки на материал закапывания. Для ремонта треснувших патрубков можно использовать сварку, но важно обеспечить структурную целостность патрубка после ремонта.

Изношенные башмаки следует заменить на новые, соответствующие оригинальному дизайну и техническим характеристикам.

• Ремонт лебедки:

Поврежденные барабаны лебедки можно отремонтировать с помощью сварки или других методов металлообработки, в зависимости от характера повреждения. Однако если повреждение обширное, может потребоваться замена барабана лебедки.

При замене тросов лебедки используйте тросы, соответствующие требуемым характеристикам прочности и долговечности. Правильно намотайте новые тросы на барабаны лебедки, чтобы обеспечить плавную работу.

5. Система управления

5.1 Структура и функции

Система управления фрезерным земснарядом включает в себя различные датчики, контроллеры и программное обеспечение, которые контролируют и контролируют работу земснаряда. Он отвечает за такие функции, как регулировка скорости режущей головки, управление всасывающим насосом и позиционирование шпилек и лестницы.

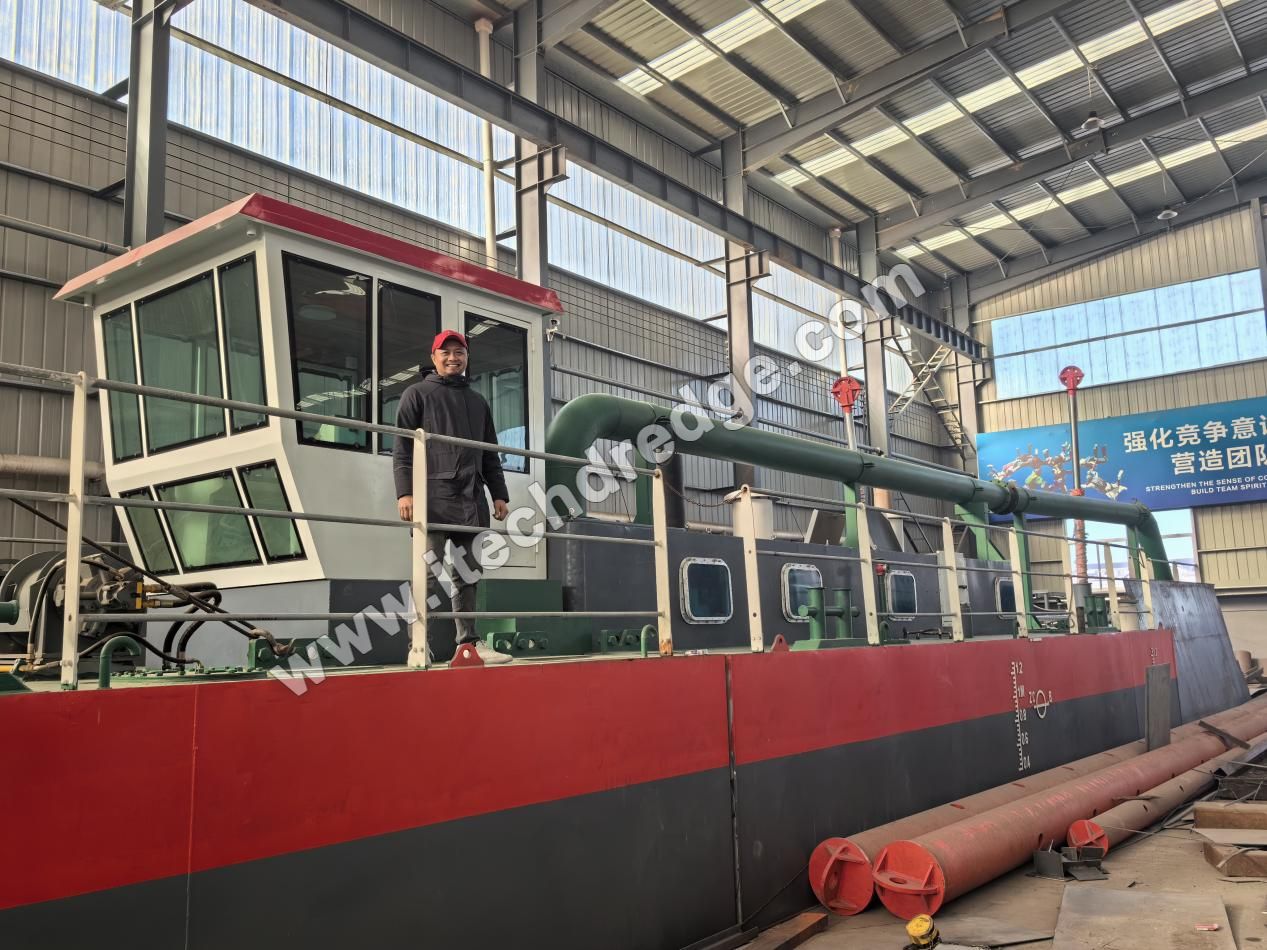

5.2 Техническое обслуживание

• Калибровка датчика:

Регулярно калибруйте датчики, используемые в системе управления, такие как датчики глубины, датчики давления и датчики потока. Точные показания датчиков необходимы для правильной работы и управления земснарядом.

Проверьте датчики на наличие признаков повреждения или загрязнения. Очищайте датчики по мере необходимости, чтобы обеспечить точные показания.

• Обновления контроллера и программного обеспечения:

Постоянно обновляйте контроллеры и программное обеспечение системы управления. Производители могут выпускать обновления встроенного ПО или программного обеспечения, которые улучшают производительность, надежность и функциональность системы управления.

Регулярно создавайте резервные копии данных системы управления, чтобы предотвратить потерю данных в случае сбоев системы.

5.3 Ремонт

• Замена датчика:

Если датчики выходят из строя или дают неточные показания, замените их новыми датчиками, совместимыми с системой управления. Следуйте инструкциям производителя по установке и калибровке датчика.

• Устранение неполадок контроллера и программного обеспечения:

Если возникли проблемы с контроллерами или программным обеспечением, начните с выполнения основных действий по устранению неполадок, таких как проверка источников питания, соединений и журналов ошибок. Если проблема не устранена, обратитесь в службу технической поддержки производителя или к квалифицированному специалисту.

В некоторых случаях может потребоваться перепрограммирование или повторная настройка контроллеров и программного обеспечения для решения проблем. Это должен делать только обученный персонал, чтобы избежать дальнейших проблем.

Заключение

Правильное техническое обслуживание и ремонт основных узлов фрезерного земснаряда имеют решающее значение для его надежной и эффективной работы. Следуя подробным процедурам технического обслуживания каждого компонента и выполняя своевременный ремонт, когда это необходимо, компании, занимающиеся дноуглубительными работами, могут свести к минимуму время простоя, снизить эксплуатационные расходы и обеспечить успех своих проектов по дноуглубительным работам. Регулярное обучение обслуживающего персонала и тесное сотрудничество с производителями оборудования также являются важными аспектами поддержания фрезерного земснаряда в оптимальном состоянии.
