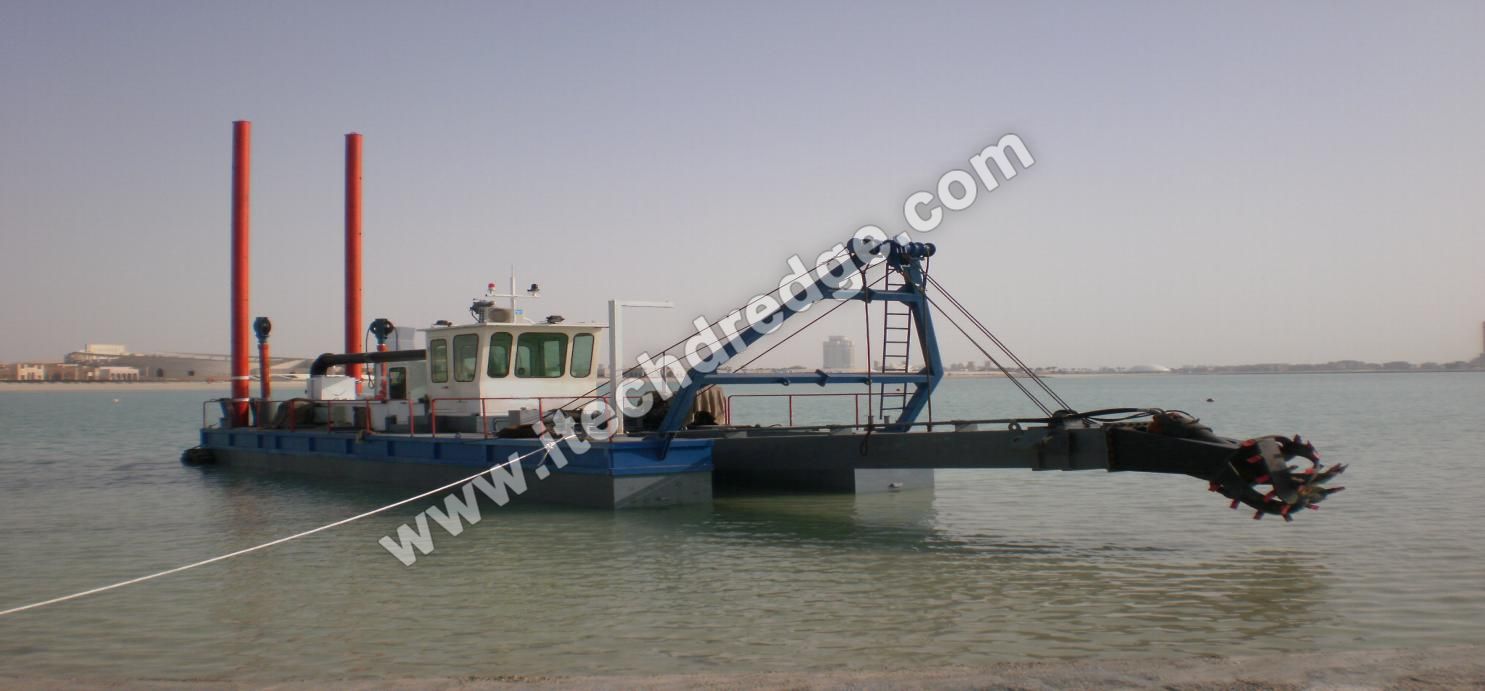

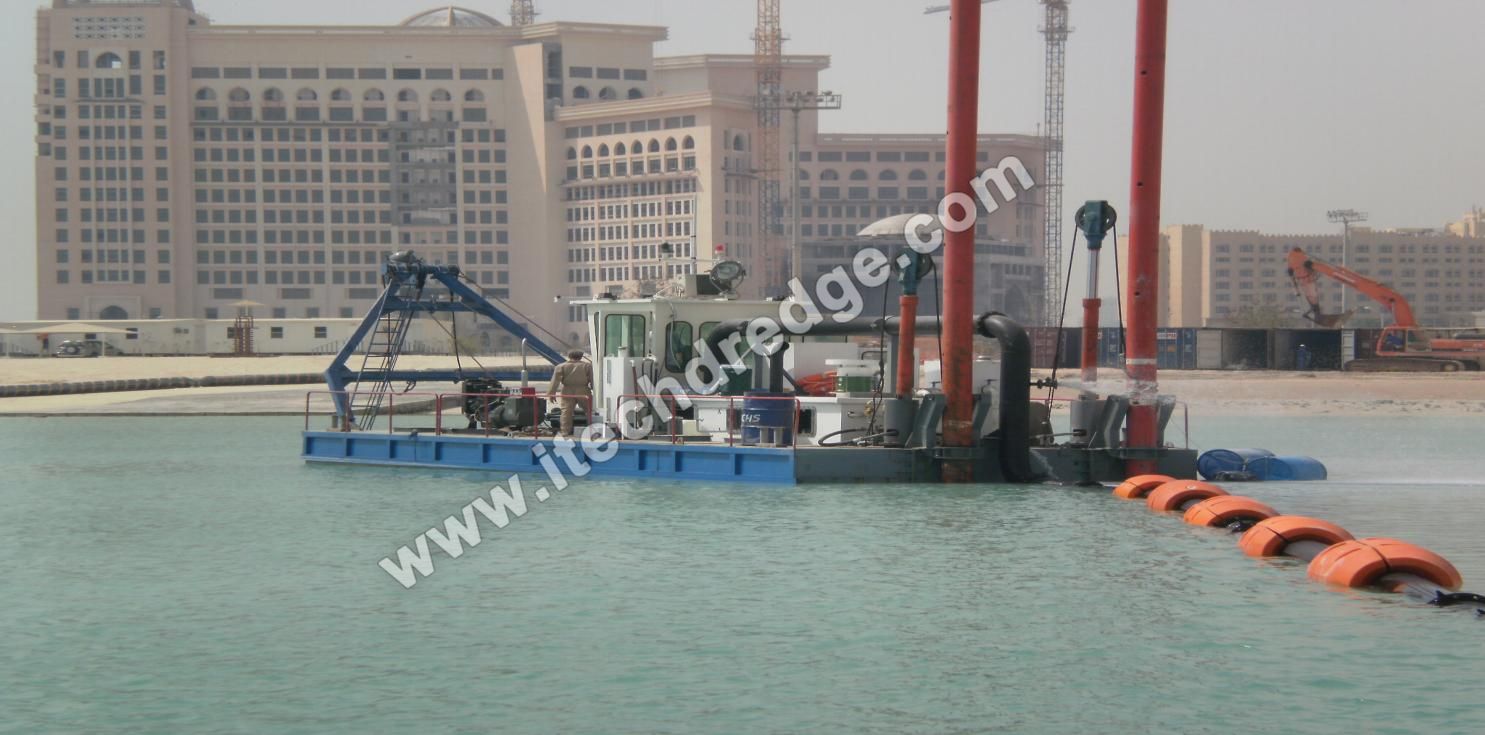

Земснаряд CSD200
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Общее введение
Этот фрезерный земснаряд предназначен для работы в защищенных прибрежных водах и в условиях тропического климата. Сборка в соответствии со стандартом предприятия со ссылкой на стандарт ZC.
Весь земснаряд разбирается на транспортабельные секции.
Двигатели и земснаряд расположены в центральном понтоне, два боковых понтона служат топливными бункерами, балластными цистернами и хранилищем.
Доступ к машинному отделению и насосному отделению осуществляется через водонепроницаемые люки.
Вал фрезы работает на подшипниках роликового типа в закрытом корпусе вала, залитом смазочным маслом. Запорный масляный бак для обеспечения положительного давления внутри корпуса подшипника расположен в верхней части рулевой рубки.
Просторная кабина управления эргономичной конструкции расположена на приподнятой платформе с беспрепятственным обзором по всему периметру, имеет 2 пульта оператора с приборами двигателя и органами управления лебедками, землечерпалочным насосом, манометрами на всасывании и нагнетании, органами управления навигационными огнями, кондиционером и хорошей изоляцией.
Под кабиной управления находится раздевалка со столом, стульями и умывальником.
Подводная часть земснаряда защищена системой морского покрытия и катодной защитой для использования в морской среде.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ IT-CSD200 | |||
Нет. | Элемент
| Описание
| Примечание
|
1. | Общий принцип | ||
(1) . Общая длина
| 18 м | ||
(2) . Размер бокового понтона
| 11,5 м | ||
(3) . Размер основного понтона
| 8,5 м | ||
(4) . Ширина
| 3,6 м | ||
(5) . Формованная глубина
| 1,25 м | ||
(6) . Средняя тяга
| 0,8 м | ||
(7) . Глубина выемки грунта
| 6м | ||
(8) . Расстояние перекачки
| 800 м | ||
(9) . Производительность насоса
| 500 м³/ч | ||
(10) Диаметр всасывающей трубы
| 250 мм | Внешний диаметр | |
(11) Диаметр выпускной трубы
| 200 мм | Внешний диаметр | |
2. | Главный понтон
| ||
(1) . Измерение
| 8,5м*2,0м*1,25м | ||
(2) . Нижняя пластина толстая
| 8 мм | ||
(3) . Боковая стенка толстая
| 6 мм | Морская пластина CCSB | |
(4) . Передняя и задняя часть
| 12 мм | Морская пластина CCSB | |
3. | Боковой понтон | ||
(5) . Измерение
| 11м*0,8м*1,25м | ||
(6) . Нижняя пластина толстая
| 5 мм | ||
(7) . Боковая стенка толстая
| 5 мм | ||
(8) . Передняя и задняя часть
| 10 мм | ||
4. | Главный двигатель | Приводной насос земснаряда+гидравлическая система+генератор
| |
(1) . Делать
| Вейчай морской двигатель | ||
(2) . Модель
| WP10 | ||
(3) . Мощность/об/мин
| 280 кВт при 1500 об/мин | ||
(4) . Расход топлива
| 30л/ч | ||
(5) . Стиль охлаждения
| Водяное охлаждение
| ||
5. | Генератор оси | ||
Делать | Фуцзянь
| ||
Власть
| 10 кВт | ||
6. | Экскаваторный насос
| ||
Делать
| Делать насос
| ||
Модель
| 8/6e-dos | ||
Диаметр всасывающей трубы
| 200 мм | ||
Диаметр выпускной трубы
| 150 мм | ||
Голова
| 45 м | ||
об/мин
| 1450 об/мин | ||
Пропускная способность воды
| 500 м³/ч | ||
Макс. Пропуск частиц
| 127 мм | ||
7. | Коробка передач
| ||
Модель
| ФДЛ320 | ||
Соотношение
| 1 : 1 | ||
8. | Резак
| ||
Стиль
| Гидравлический двигатель+ Планетарная коробка передач
| ||
Резак
| 40-50кВт | ||
Диаметр короны
| 900 мм | ||
Диаметр фрезы
| 1000 мм | ||
Лезвия
| 5 шт. | Сплав с высоким содержанием марганца
| |
Зубья резца
| 33 шт. | Сплав с высоким содержанием марганца
| |
об/мин
| 0-10-30 об/мин | ||
9. | Лестничная лебедка
| Гидравлический привод
| |
Лебедка Мотор Марка
| Нинбо
| ||
Вытягивание первого слоя
| 2 тонны
| ||
Диаметр троса
| 12 мм | ||
Емкость троса
| 100 м | ||
Скорость проволоки
| 0-20 м/мин | ||
10. | Качающаяся лебедка
| Гидравлический привод
| |
Лебедка Мотор Марка
| Нинбо | ||
Вытягивание первого слоя
| 2 тонны | ||
Диаметр троса
| 12 мм | ||
Емкость троса
| 100 м | ||
Скорость проволоки
| 0-20 м/мин | ||
Количество
| 2 комплекта | ||
11 | Окучивать | ||
Длина | 8м | ||
Диаметр | 273 мм | ||
Масса | 900 кг/1 | ||
Кол-во | 2 | ||
12 | Окучивающий цилиндр | ||
Ход цилиндра
| 1,5 м | ||
Диаметр цилиндра
| 90 мм | ||
Давление
| 12 МПа | ||
Скорость перемещения
| 0,2 м/с | ||
13. | Якорь | ||
(1) . Тип
| Якорь HHP | ||
(2) . Масса
| 100 кг | ||
14. | Операционная кабина
| ||
(1) . Операционный совет
| Контролируйте все команды движения земснаряда и следите за состоянием работы оборудования. Система ПЛК от SIMENS
| ||
(2) . Регулируемый стул
| Для мастера земснаряда. Кожа.
| ||
(3) . Бездельничать
| В каюте первого этажа есть место для отдыха двух человек.
| ||
15. | Гидравлическая система
| ||
А. Введение в систему
| Гидросистема предназначена для питания лебедки, фрезы, цилиндра бурения. Гидравлический насос отдельно приводится в движение свободным концом двигателя.
| ||
Б. Гидравлический двигатель
| Из Нинбо. Отличные рабочие характеристики и длительный срок использования.
| ||
С. Гидравлический насос
| НАНКИН
| ||
16. | Принцип окраски
| ||
Введение
| Перед сваркой выполните пескоструйную очистку. Используйте морскую краску хорошего качества и большей толщины. Система окраски состоит из 3 или 4 слоев минимальной толщиной 400 микрон на участке ниже ватерлинии.
| ||
17. | Электрическая система
| ||
Введение
| Все электрические компоненты произведены такими известными брендами, как Omron и CHINT. Оборудуйте коробку защиты от перегрузки для контроля безопасности. Используйте высококачественные электрические кабели морского типа (без дыма и галогенов). | ||
