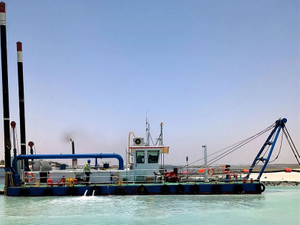

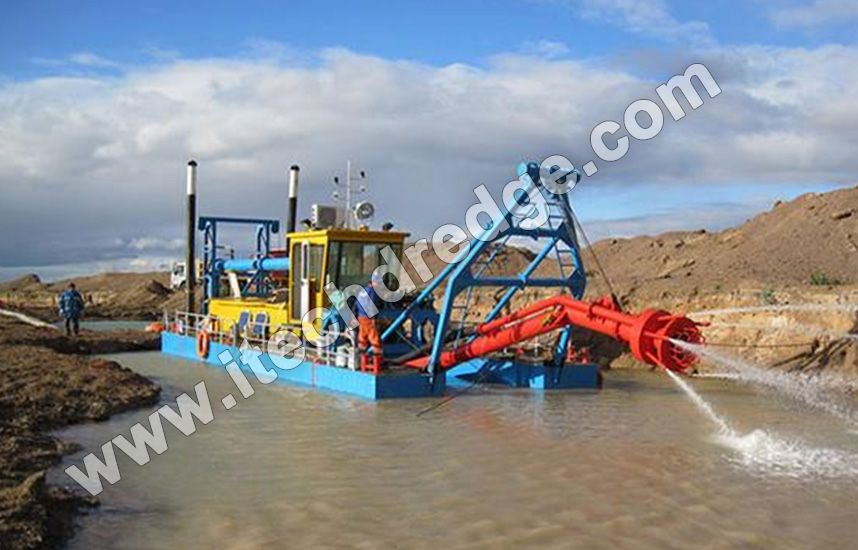

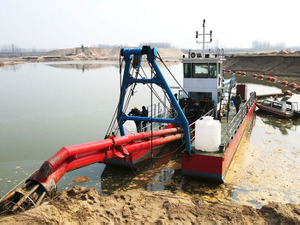

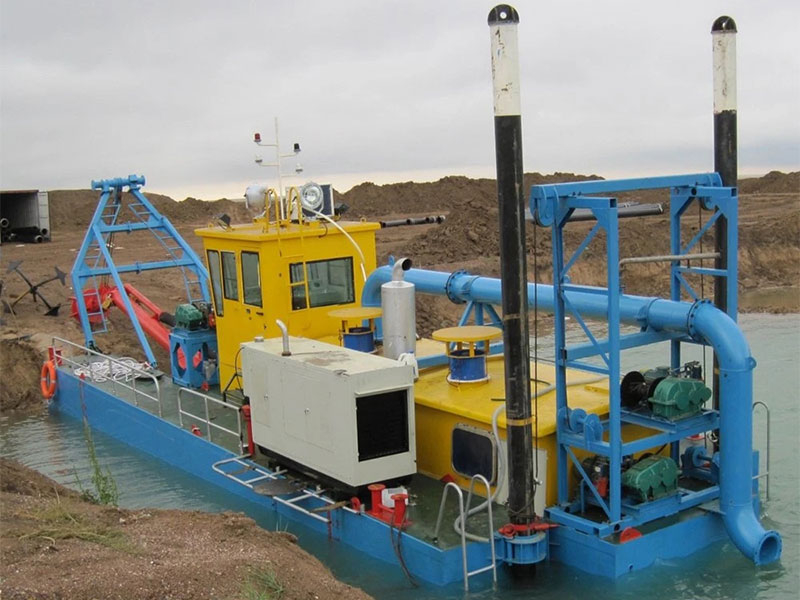

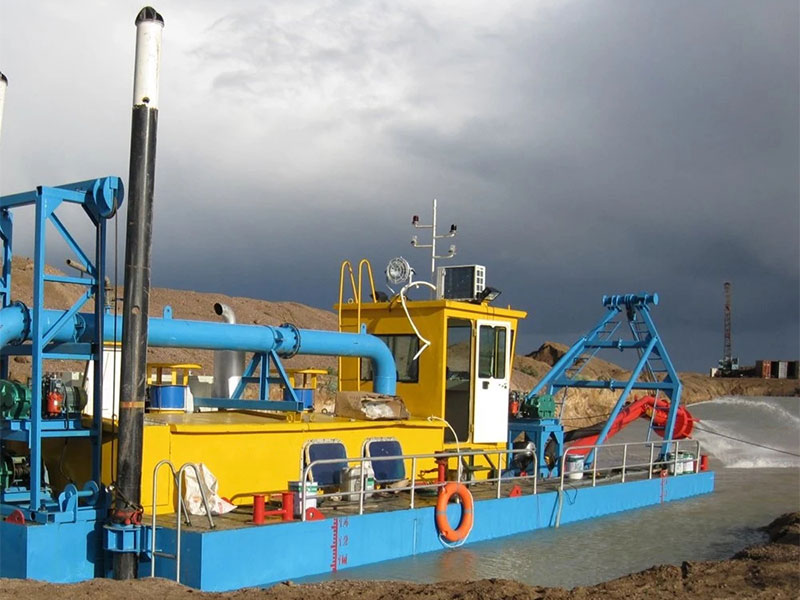

Дедер Dredger 300 (JSD300) представляет собой гидравлический сосуд с гидравлическим выводом среднего размера, предназначенный для эффективного удаления свободных до умеренно уплотненных отложений в неглубоких и средних глубинных водяных телах (≤15 метров). Названный в честь всасывающего сопла диаметром 300 мм и трубопроводной системы, JSD300 сочетает в себе систему склада высокого давления (5-бар номинальное давление) с центробежным насосом драги (298 кВт) для жидкости и транспортировки осадков в качестве суспеньки. Идеально подходит для таких приложений, как техническое обслуживание реки, очистка гавани и восстановление окружающей среды, JSD300 предлагает баланс мобильности, низкого воздействия на окружающую среду и эксплуатационную простоту. Его модульный дизайн обеспечивает быстрое развертывание через грузовик или баржу, что делает его подходящим для удаленных или городских проектов.
Дноуглубительные работы играют важную роль в морской инфраструктуре, экологическом восстановлении и извлечении ресурсов. Два выдающихся типа деджеров - деджеры всасывания (JSD) и присадки для всасывания (CSD) - занимают различные философии дизайна для устранения различных условий отложений. Этот раздел подробно анализирует их структурные, механические и оперативные различия в проекте.
Различия между деджером реактивного всасывания и вырезанным всасывающим деджером
CSD -образец всасывания всасывания (CSD)
полагаются на головку механического резака в качестве основного инструмента нарушения отложений. Эта вращающаяся головка, оборудованная карбидными зубами или лезвиями вольфрама, физически разбивает уплотненные отложения, сплоченные глины или даже слои мягких породов. Голова резаки обычно монтируется на лестнице (вертикальное руку), которую можно опустить на морское дно, что позволяет операторам регулировать глубину раскопок. Например, в проектах, связанных с твердыми глиняными отложениями, крутящий момент головы резак (часто превышающий 100 000 н · м в крупных моделях) обеспечивает эффективную фрагментацию.
JET SUSCTION DREDGER (JSD)
JSD используют высокоскоростные водные струи для жидкости от отложений вместо механической резки. Водяные сопла под давлением (обычно излучающие самолеты при 20–50 бар) интегрируются в насадку всасывания или отдельную реактивную руку. Эти самолеты создают турбулентный поток, который подвещает частицы в толще воды, преобразуя плотные отложения в смеси, похожую на суспензию. Эта конструкция идеально подходит для отложений от свободного и умеренно уплотненного, таких как пески, илы или мелкие глины, где механическая резка будет ненужной или неэффективной.
| Нет | Элемент | JSD200 | JSD250 | JSD300 | JSD350 | JSD400 | |
| 1 | Производительность драги | Емкость песка (CBM/HR) | 80-110 | 130-260 | 300-360 | 360-390 | 440-520 |
| 2 | Максимум Расстояние сброса (м) | 200-600 | 200-1000 | 200-1500 | 200-1800 | 200-2000 | |
| 3 | Максимум Диаметр гравия проходит через (мм) | 50-60 | 60-70 | 60-70 | 60-70 | 60-80 | |
| 4 | Максимум глубина дноуглубения (м) | 15 | 15 | 15 | 20 | 20 | |
| 5 | Дедж для тела | Размер (LXWXH) (мм) | 8x1x1.5, 2 шт. 6 × 2,25 × 1,5, 1 шт. | 8x1x1.5, 2 шт. 6 × 2,25 × 1,5, 1 шт. | 11,8 × 1,1 × 1,5, 2 шт. 8 × 2,25 × 1,8, 1 шт. | 18 × 1,1 × 1,5, 2 шт | 18 × 1,1 × 1,5 2 шт |
| 6 | Песчаная всасывание систерма | Размер насоса (дюйм) | 8/6 | 10/8 | 12/10 | 14/12 | 16/14 |
| 7 | Поток насоса (CBM/HR) | 410-540 | 620-1450 | 1650-1800 | 1800-1950 | 2200-2600 | |
| 8 | Головка насоса (м) | 28-48 | 21-35 | 24-35 | 24-35 | 30-50 | |
| 9 | Скорость насоса (об / мин) | 730-980 | 730 | 730 | 730 | 550-700 | |
| 10 | Основная мощность двигателя (кВт) | 132-156 | 180-250 | 250-300 | 300-410 | 410-460 | |
| 11 | Коробка передач | Да | Да | Да | Да | Да | |
| 12 | Подключите металлическую основу | Включать | Включать | Включать | Включать | Включать | |
| 13 | Водяной насос высокого давления | Стоп песка | Стоп песка | Стоп песка | Стоп песка | Стоп песка | |
| 14 | Система электроэнергии | Генератор | электроэнергия | электроэнергия | электроэнергия | электроэнергия | электроэнергия |
| 15 | Система управления | Управляющая комната | Да | Да | Да | Да | Да |
| 16 | Управляющая доска | Да | Да | Да | Да | Да | |
| 17 | Подъемное устройство | Электрическая лебедка | Да | Да | Да | Да | Да |
| 18 | Оборудование для винта | Пропеллер с двигателем | движение | движение | движение | движение | движение |
| 19 | Другое оборудование | Резиновый всасывающий шланг, всасывающая головка, поручни, якоря, укрытие, спасательный жилет и т. Д. | |||||
| 20 | Примечание | 1. Любые данные могут быть скорректированы в соответствии с конкретными требованиями клиентов. 2. Индивидуальный Dredger приемлем в соответствии с требованиями. 3. Мощность двигателя выберите, определяя производительность Dredger. 4. Ситуация на рабочей площадке будет влиять на фактическое расстояние сброса, пропускную способность песка и т. Д. | |||||
CSD: жесткий всасывающий трубопровод с режущей камерой
CSD имеет жесткий всасывающий трубопровод, непосредственно подключенный к головке реза. Камера резака, расположенная в передней части трубопровода, захватывает фрагментированные отложения и передает их на насос драги с помощью негативного давления. Диаметр трубопровода (часто 300–1200 мм) и мощность насоса (до 10000 кВт в больших единицах) оптимизированы для с высоким содержанием солида. Например, гравий CSD, обработавший обработку CSD, может использовать устойчивый к износу стальный трубопровод с толщиной 25–40 мм, чтобы противостоять истиранию.
JSD: Гибкая всасывающая форсунка со встроенной системой реактивной системы
JSD использует гибкое всасывающее сопло (например, резиновый или армированный полимер), оснащенных кольцевыми или линейными струйными соплами. Гибкость сопла позволяет адаптироваться к неровным морским днам, в то время как самолеты создают 'зону флюдизации ' вокруг входа всасывания. Смесь суспензии затем втягивают в насос через более короткий трубопровод, который может включать эффект Вентури для повышения эффективности всасывания. Например, в JSD, предназначенном для речного дноуглубительного управления, сопла может иметь соотношение длины к диаметре 1: 1, чтобы сбалансировать охват реактивной реакции и силу всасывания.
CSD: тяжелый корпус с фиксированной режущей лестницей
, как правило, представляют собой более крупные сосуды (длина: 30–150 м) с надежной конструкцией корпуса для поддержки веса и механических нагрузок режущей лестницы. Они используют шпионные столбы (вертикальные стальные полюсы) или системы лебедки для позиционирования, которые закрепляют сосуд во время дноуглубительных работ. Маневренность ограничена во время работы, так как режущая лестница ограничивает боковое движение. Тем не менее, их стабильность делает их подходящими для оффшорной или высокоэнергетической среды.
JSD: Компактный корпус с гибкими реактивными руками
JSD часто меньше и более гибкими (длина: 10–50 м), с обтекаемым корпусом, предназначенным для навигации по мелководье. Они могут использовать валютные двигатели или азимут -двигатели для точного позиционирования, что позволяет им ориентироваться в трудных пространствах, таких как гавани или ирригационные каналы. Джадзоры (или сопла) могут быть сформулированы или управляемые удаленно, что позволяет операторам нацелиться на конкретные области, не перемещая все сосуд.
CSD: Высокие механические спрос на мощность
CSD требуют существенной мощности для привлечения как насоса головки, так и насоса. Типичный крупный CSD может потреблять 5000–15 000 кВт, причем на головке карета составляют 30–50% от общего использования энергии. Это делает их менее эффективными для свободных отложений, но незаменимым для твердых материалов.
JSD: Сосредоточьтесь на гидравлической эффективности
JSDS определяют гидравлическую мощность для погрузки воды (например, 500–3000 кВт для реактивного насоса) и полагаются на меньшие всасывающие насосы. Их энергопотребление, как правило, на 30–50% ниже, чем в CSD для подходящих отложений, поскольку жидкость требует меньшей энергии, чем механическая резка.
CSD: Частая замена ножных зубов и трубопроводных вкладышных вкладыш
.
JSD: Уменьшенный механический износ
без движущихся частей в прямом контакте с отложениями, JSD имеют меньше носимых компонентов. Спешные форсунки могут разрушаться с течением времени (заменены каждые 100–500 часов), но их проще и дешевле поддерживать, чем головки резаков.
Основные компоненты и их функции.
Эффективность реактивного всасывания Dredger зависит от интегрированных гидравлических и механических систем. Ниже приведена подробная разбивка его ключевого оборудования:
Самолетный насос : проезжает воду через форсунки при давлении 5-10 бар. Как правило, центробежный насос с буйствами из нержавеющей стали, способный доставлять 500–3000 м⊃3;/ч воды.
Сопла : изготовлены из карбида вольфрама или керамики для устойчивости к истиранию. Конфигурации включают:
Кольцевые сопла : окружить вход всасывания, чтобы создать зону круглой жидкости.
Линейные форсунки : установленные на реактивной руке для целевой эрозии (например, 6–12 форсунок на руку).
Гидравлические шланги : гибкие трубы (оцененные на 60 бар) Подключают насос к сопла, позволяя артикуляции во время работы.
Конструкция сопла : часто эллиптическая или прямоугольная, чтобы соответствовать потоку отложений. Для JSD300 сопло может иметь диаметр 300 мм с угловым входом на 45 °, чтобы оптимизировать захват суспензии.
Всасывающий шланг : армированная резиновая или ПВХ шланг (длина: 5–20 м) соединяет сопло к насосу дрейга. Особенности кольца против Kink и быстрое высвобождение муфты для легкого развертывания.

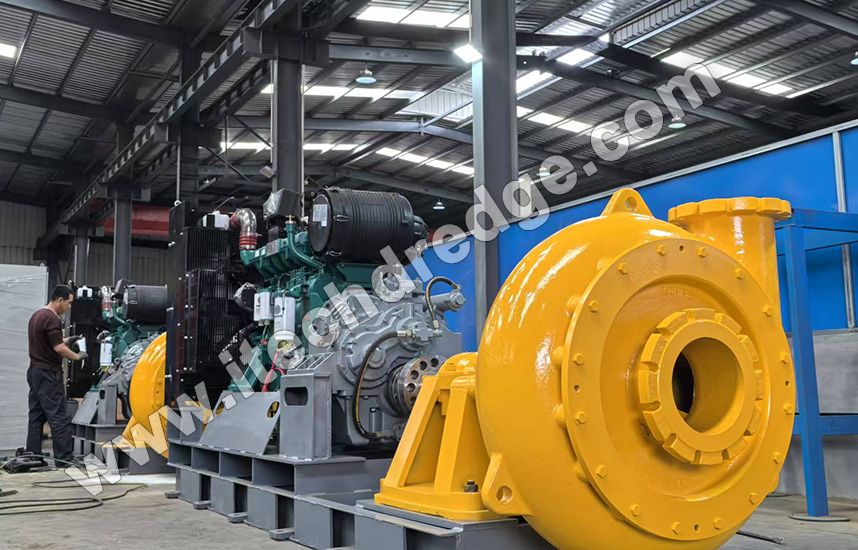

Центробежный насос : предназначен для низкопробно-контентных сног (≤30% твердых веществ по объему). JSD300 может использовать насос мощностью 500 кВт с диаметром 300 мм, способным обрабатывать частицы до 50 мм в диаметре.
Антиабризионные лайнеры : полиуретановые или резиновые покрытия протягивают срок службы насоса в песчаной среде.
Дизельный двигатель : обычно 298 кВт морской дизельный двигатель приводит насос дножина.
Панель управления : Особенности PLC (программируемый логический контроллер) для регулировки давления реактивного самолета, скорости насоса и угла насадки. Включает датчики для мониторинга плотности суспензии и производительности двигателя.
Корпус : легкий алюминиевый или стальный корпус (общая длина: 28 м для JSD300) с черновиком ≤1,5 м для доступа к мелкой воде.
Требутели : азимутские двигатели или водные дневники обеспечивают маневренность 360 °, обеспечивая точное расположение над целевыми областями.
