Руководство по эксплуатации всасывания всасывания

Руководство по эксплуатации фрезерного земснаряда

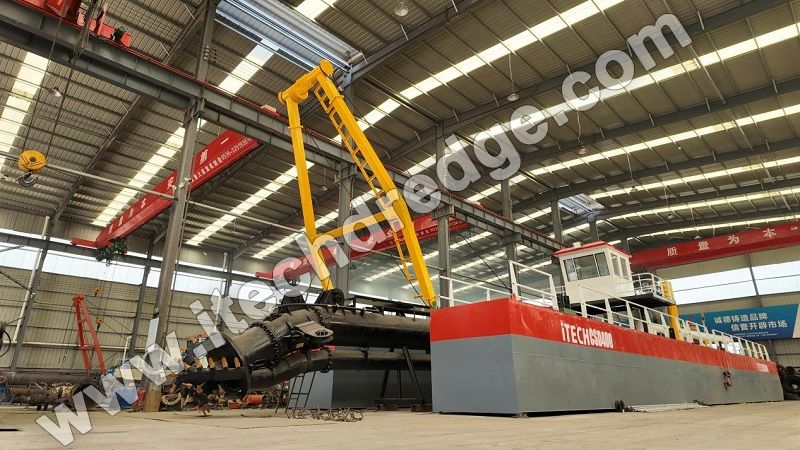

1. Внедрение фрезерного земснаряда

Землесосный фрезер — высокоэффективное и универсальное морское инженерное оборудование, предназначенное для добычи и транспортировки подводных материалов. Фрезерный земснаряд представляет собой последнее достижение в технологии фрезерных земснарядов, сочетая в себе высокую производительность и удобство в использовании.

Основной принцип работы фрезерного земснаряда заключается в использовании вращающейся режущей головки на конце всасывающей трубы для разрушения связных и несвязных отложений на морском или речном дне. После разрыхления материал всасывается через всасывающую трубу и транспортируется по системе трубопроводов либо на свалку, либо для дальнейшей переработки.

Земснаряд с фрезой изготовлен из высококачественных материалов и с использованием новейших инженерных технологий, что обеспечивает его долговечность и надежность в различных морских средах. Он оснащен современными системами управления, которые повышают его эксплуатационную эффективность и безопасность.

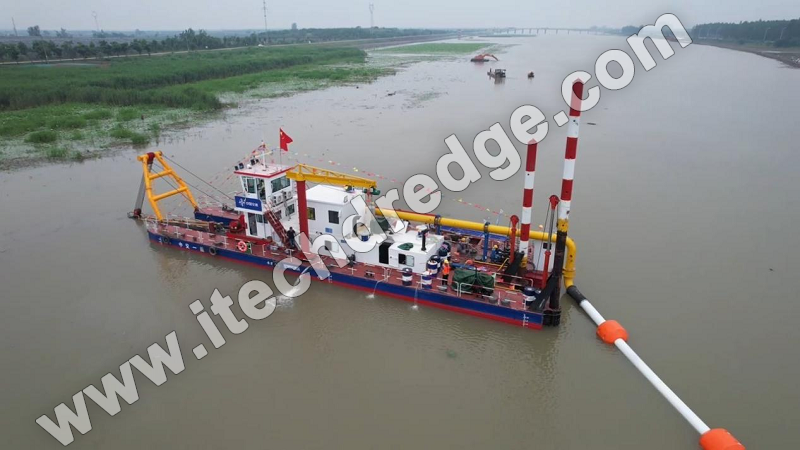

Применение фрезерного земснаряда

2.1 Дноуглубительные работы в портах и ​​гаванях

Земснаряд фрезерный идеально подходит для поддержания необходимой глубины в портах и ​​гаванях. Он может эффективно удалять накопившийся осадок, обеспечивая безопасный вход и выход крупных сосудов. Точно контролируя глубину земляных работ, земснаряд помогает повысить безопасность судоходства и увеличить пропускную способность портов.

2.2 Дноуглубительные работы на реках и каналах

В реках и каналах фрезерный земснаряд играет решающую роль в предотвращении заиления и поддержании стока воды. Он может очищать каналы, расширять водные пути и удалять мусор, обеспечивая бесперебойную транспортировку воды. Это важно как для коммерческого, так и для прогулочного судоходства.

2.3 Мелиорация земель

Для проектов по мелиорации земель фрезерный земснаряд может выкапывать большие объемы отложений с морского дна и транспортировать их к месту рекультивации. Он может создавать новые земельные участки для различных целей, таких как промышленное развитие, жилищное строительство и проекты по защите окружающей среды.

2.4 Дноуглубительные работы на местах захоронения дноуглубительных материалов

Земснаряд также можно использовать для управления и обслуживания мест захоронения дноуглубительных материалов. Он может повторно выкапывать и перемещать материалы на свалке, чтобы оптимизировать использование пространства и предотвратить воздействие на окружающую среду.

Подробное описание компонентов фрезерного земснаряда

3.1 Режущая головка

Дизайн

Режущая головка фрезерного земснаряда имеет прочную конструкцию, способную выдерживать высокие нагрузки, возникающие во время земляных работ. Обычно он изготавливается из высокопрочной легированной стали, что обеспечивает отличную износостойкость. Режущая головка имеет ряд режущих зубьев, расположенных по определенному рисунку. Эти зубья являются сменными, что упрощает обслуживание и ремонт. Форма и размер режущей головки оптимизированы для работы с различными типами отложений, обеспечивая максимальную эффективность резки.

Особенность

Одной из ключевых особенностей режущей головки является регулируемая скорость вращения. Это позволяет операторам адаптироваться к различным почвенным условиям. Например, в мягких отложениях для увеличения скорости выемки можно использовать более высокую скорость вращения, тогда как в твердых материалах более подходящей является более низкая скорость с большим крутящим моментом. Дополнительно режущая головка оснащена гидравлической системой, обеспечивающей точный контроль силы резания, снижая риск повреждения оборудования.

Операция

Перед запуском режущей головки убедитесь, что все защитные ограждения находятся на своих местах. Оператор может контролировать скорость вращения и направление режущей головки через панель управления в кабине оператора. При раскопках начинайте с низкой скорости и постепенно увеличивайте ее по мере проникновения режущей головки в осадок. Постоянно отслеживайте рабочие характеристики режущей головки, такие как крутящий момент и уровень вибрации, чтобы заранее обнаружить любые потенциальные проблемы.

Обслуживание

Регулярно проверяйте режущие зубья на предмет износа. Немедленно заменяйте изношенные зубья, чтобы сохранить эффективность резки. Смажьте движущиеся части режущей головки, такие как подшипники, в соответствии с графиком технического обслуживания. Проверьте гидравлическую систему на наличие утечек и убедитесь, что гидравлическая жидкость имеет правильный уровень и качество.

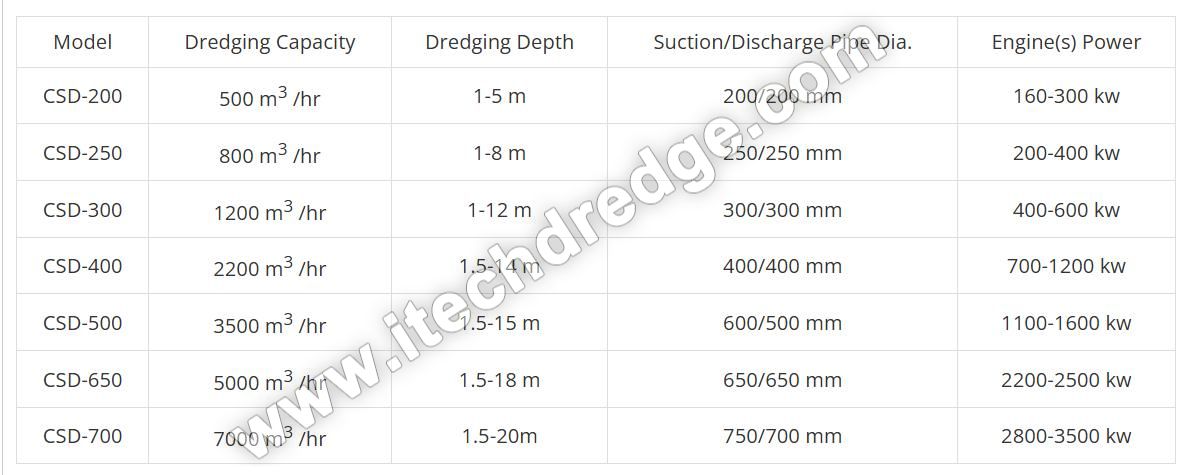

Краткий отбор

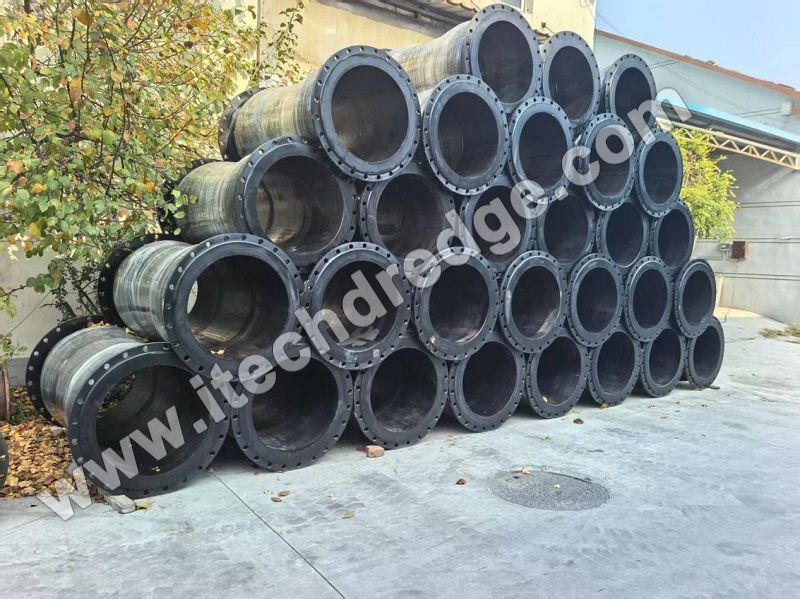

3.2 Всасывающая труба

Дизайн

Всасывающая труба фрезерного земснаряда спроектирована гибкой, но прочной. Обычно он состоит из нескольких секций, которые можно легко собрать и разобрать. Внутренняя поверхность трубы покрыта износостойкими материалами, например резиной или специальными полимерами, для уменьшения трения и предотвращения эрозии, вызванной транспортируемыми осадками. Диаметр трубы тщательно рассчитывается, чтобы обеспечить оптимальную скорость потока извлекаемого материала.

Особенность

Всасывающая труба имеет телескопическую конструкцию, что позволяет приспособиться к разной глубине воды. Эта особенность позволяет земснаряду работать в широком диапазоне условий. Кроме того, он оснащен датчиками, которые могут обнаруживать засоры внутри трубы и заранее предупреждать оператора.

Операция

Опуская всасывающую трубу в воду, делайте это медленно, чтобы избежать резких ударов. Во время работы следите за давлением во всасывающей трубе. Если давление внезапно повысится, это может указывать на закупорку. В таких случаях остановите процесс всасывания и выполните процедуру разблокировки.

Обслуживание

Регулярно очищайте внутреннюю часть всасывающей трубы, чтобы удалить накопившийся осадок. Проверьте соединения труб на предмет утечек и убедитесь, что уплотнения находятся в хорошем состоянии. Осмотрите износостойкую накладку на наличие повреждений и при необходимости замените ее.

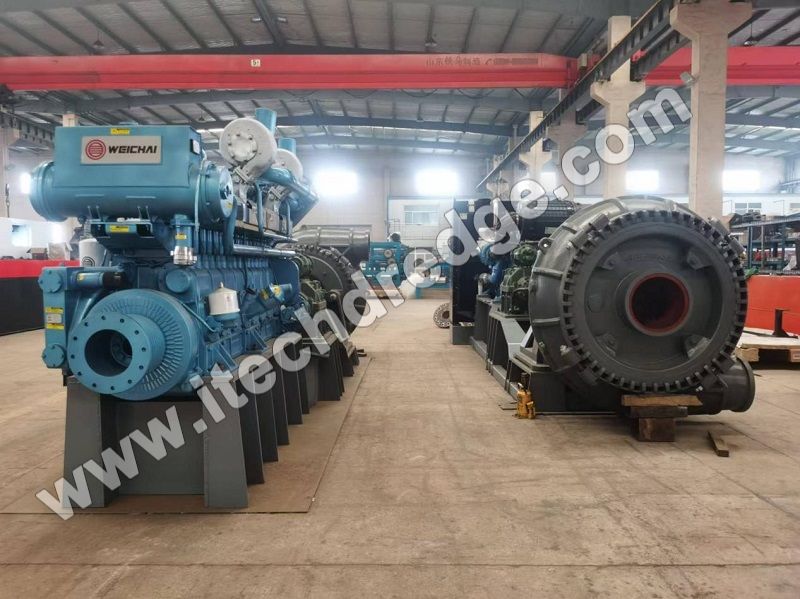

3.3 Экскаваторный насос

Дизайн

Земснаряд фрезерного земснаряда представляет собой высокопроизводительный центробежный насос. Он оснащен рабочим колесом большого диаметра для обработки больших объемов вынутого грунта. Корпус насоса изготовлен из прочного чугуна или нержавеющей стали, что обеспечивает превосходную долговечность. Насос также оснащен функцией самовсасывания, что позволяет начать перекачку без необходимости ручной заливки.

Особенность

Земснасос оснащен системой привода с регулируемой скоростью, которая позволяет оператору регулировать скорость потока и давление в соответствии с требованиями дноуглубительных работ. Он также оснащен износостойким покрытием на рабочем колесе и корпусе для продления срока службы.

Операция

Перед запуском земснаряда проверьте уровень масла в корпусе подшипника и убедитесь, что насос правильно выровнен. Запустите насос на низкой скорости и постепенно увеличивайте ее до необходимой рабочей скорости. Постоянно контролируйте производительность насоса, включая скорость потока, давление и температуру.

Обслуживание

Регулярно меняйте смазочное масло в корпусе подшипника. Осмотрите рабочее колесо и корпус на предмет износа и повреждений. Очистите сетчатый фильтр насоса, чтобы предотвратить засорение. Проверьте уплотнения насоса, чтобы убедиться в отсутствии утечек.

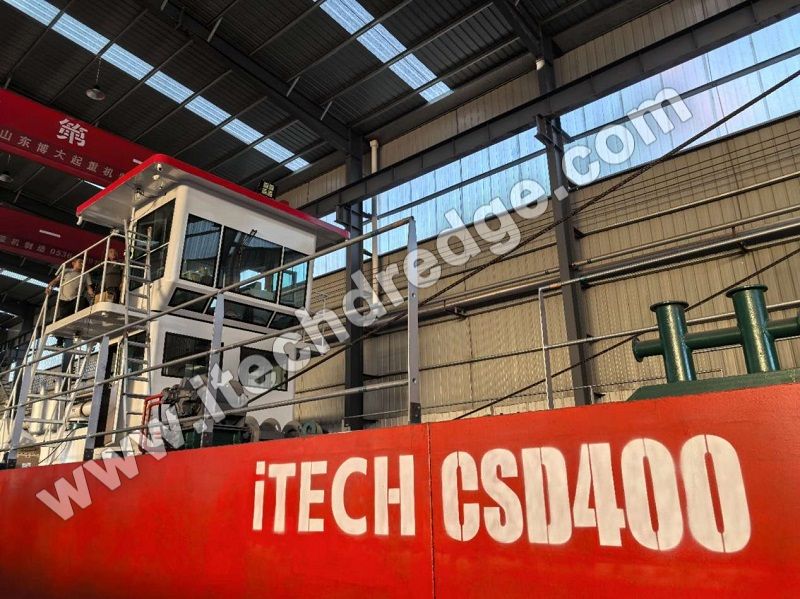

3.4 Корпус земснаряда

Дизайн

Корпус фрезерного земснаряда спроектирован так, чтобы обеспечить устойчивость и маневренность на воде. Он имеет двойную конструкцию корпуса в некоторых критических местах, что повышает его прочность и долговечность. Форма корпуса оптимизирована для движения по воде с низким сопротивлением, что снижает расход топлива.

Особенность

Корпус земснаряда оснащен системой динамического позиционирования (DPS), которая позволяет осуществлять точное позиционирование во время дноуглубительных работ. Эта система использует несколько подруливающих устройств и датчиков для точного поддержания положения земснаряда даже при сильном течении и ветре.

Операция

Прежде чем отправиться в плавание, проведите тщательный осмотр корпуса, включая проверку на наличие каких-либо признаков повреждений или утечек. При маневрировании земснаряда используйте систему управления для управления подруливающими устройствами и рулями. Во время дноуглубительных работ полагайтесь на DPS, который будет поддерживать правильное положение.

Обслуживание

Регулярно очищайте корпус от ракушек и других морских водорослей, которые могут увеличить сопротивление. Осмотрите конструкцию корпуса на наличие признаков коррозии или повреждений. Своевременно устраняйте любые повреждения, чтобы обеспечить безопасность и производительность земснаряда.

3.5 Система управления

Дизайн

Система управления фрезерным земснарядом представляет собой высокотехнологичную цифровую систему. Он состоит из центрального блока управления, нескольких датчиков и интерфейсов оператора. Датчики установлены по всему земснаряду для контроля различных параметров, таких как работа двигателя, положение режущей головки и давление в трубе. Центральный блок управления обрабатывает данные с датчиков и предоставляет информацию оператору в режиме реального времени.

Особенность

Система управления имеет интуитивно понятный графический интерфейс пользователя (GUI), который позволяет операторам легко контролировать и управлять земснарядом. Он также имеет функцию автоматической диагностики, которая может обнаруживать неисправности и предлагать рекомендации по их устранению. Кроме того, система управления может быть интегрирована с системами удаленного мониторинга и управления, что позволяет осуществлять эксплуатацию и управление за пределами площадки.

Операция

Операторы должны быть обучены тому, как использовать систему управления. Ознакомьтесь с различными экранами и функциями графического пользовательского интерфейса. Используйте систему управления для запуска, остановки и регулировки различных компонентов земснаряда. Регулярно проверяйте информацию о состоянии, предоставляемую системой управления, чтобы обеспечить нормальную работу.

Обслуживание

Содержите систему управления в чистоте, защищенной от пыли и влаги. Регулярно обновляйте программное обеспечение системы управления для обеспечения ее оптимальной работы. Проверьте соединения датчиков и кабелей, чтобы убедиться в их надежности.

4. Подробные проблемы фрезерного земснаряда и их решения.

4.1 Засоры во всасывающей трубе

Проблема: Всасывающая труба может засориться из-за крупных кусков мусора или слишком густого осадка. Это может привести к значительному снижению скорости потока и даже к прекращению работы земснаряда.

Решение: Сначала остановите процесс всасывания. Затем попытайтесь изменить направление потока земснаряда, чтобы устранить засор. Если это не помогло, разберите соответствующие участки всасывающей трубы и вручную устраните засор. После устранения засора соберите трубу и проведите пробный пуск, чтобы убедиться в нормальной работе.

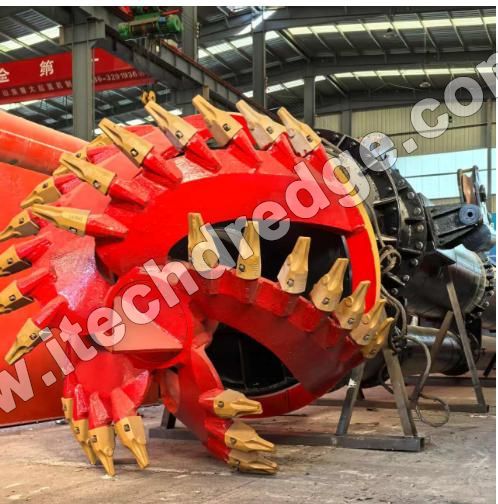

4.2 Чрезмерный износ зубьев режущей головки

Проблема: продолжительное использование режущей головки в твердых или абразивных отложениях может привести к быстрому износу зубьев. Это снижает эффективность резки режущей головки и может привести к увеличению расхода топлива.

Решение: Регулярно проверяйте зубья режущей головки. Замените изношенные зубы новыми согласно спецификации производителя. Отрегулируйте рабочие параметры режущей головки, такие как скорость вращения и сила резания, чтобы лучше соответствовать условиям отложений и уменьшить износ.

4.3 Утечки в земснаряде

Проблема: Утечки в экскаваторном насосе могут возникнуть из-за повреждения уплотнений или изношенных компонентов насоса. Это может привести к потере гидравлической жидкости или перекачиваемого материала, снижению производительности насоса и потенциальному загрязнению окружающей среды.

Решение: Определите источник утечки. Если причина в повреждении уплотнения, замените его новым. В случае изношенных компонентов, таких как рабочее колесо или корпус, оцените степень повреждения. Если повреждение незначительное, возможно, удастся отремонтировать компонент. В противном случае замените поврежденный компонент новым.

4.4 Потеря позиционирования (для земснарядов с ДПС)

Проблема: система динамического позиционирования может выйти из строя, что приведет к отклонению земснаряда от заданного положения. Это может нарушить работу дноуглубительных работ и создать угрозу безопасности.

Решение: Проверить датчики и системы связи ДПС. При наличии неисправностей датчиков замените неисправные датчики. Убедитесь, что подруливающие устройства работают правильно. При необходимости переключитесь на ручное позиционирование и обратитесь в службу технической поддержки для дальнейшей помощи в диагностике и ремонте ДПС.
