Земснаряды — выдающиеся инженерные достижения, предназначенные для выполнения важнейшей задачи по удалению отложений, песка и других материалов со дна водоемов. Этот процесс, известный как дноуглубительные работы, необходим для различных применений: от поддержания судоходных путей до рекультивации земель и даже добычи ценных полезных ископаемых, таких как золото. В этой статье мы подробно рассмотрим, как функционирует земснаряд, изучим его компоненты, физику его работы и различные типы земснарядов.
Всасывающее отверстие является отправной точкой процесса выемки грунта. Обычно это большое всасывающее сопло или, в некоторых случаях, всасывающая головка фрезы. Для стандартного земснаряда, используемого для удаления относительно мягких отложений, всасывающее отверстие спроектировано так, чтобы располагаться близко к извлекаемому материалу. В более сложных сценариях, например, при работе с твердыми отложениями или комбинацией отложений и камней, можно использовать всасывающую головку фрезы. Эта головка оснащена вращающимися ножами, которые измельчают материал, облегчая его всасывание. Прежде чем насос начнет работать, всасывающее отверстие необходимо заполнить водой. Это очень важно, поскольку большинство землесосных насосов не являются самовсасывающими. Если насос запускается с воздухом на входе, это может привести к перегреву и повреждению компонентов насоса.

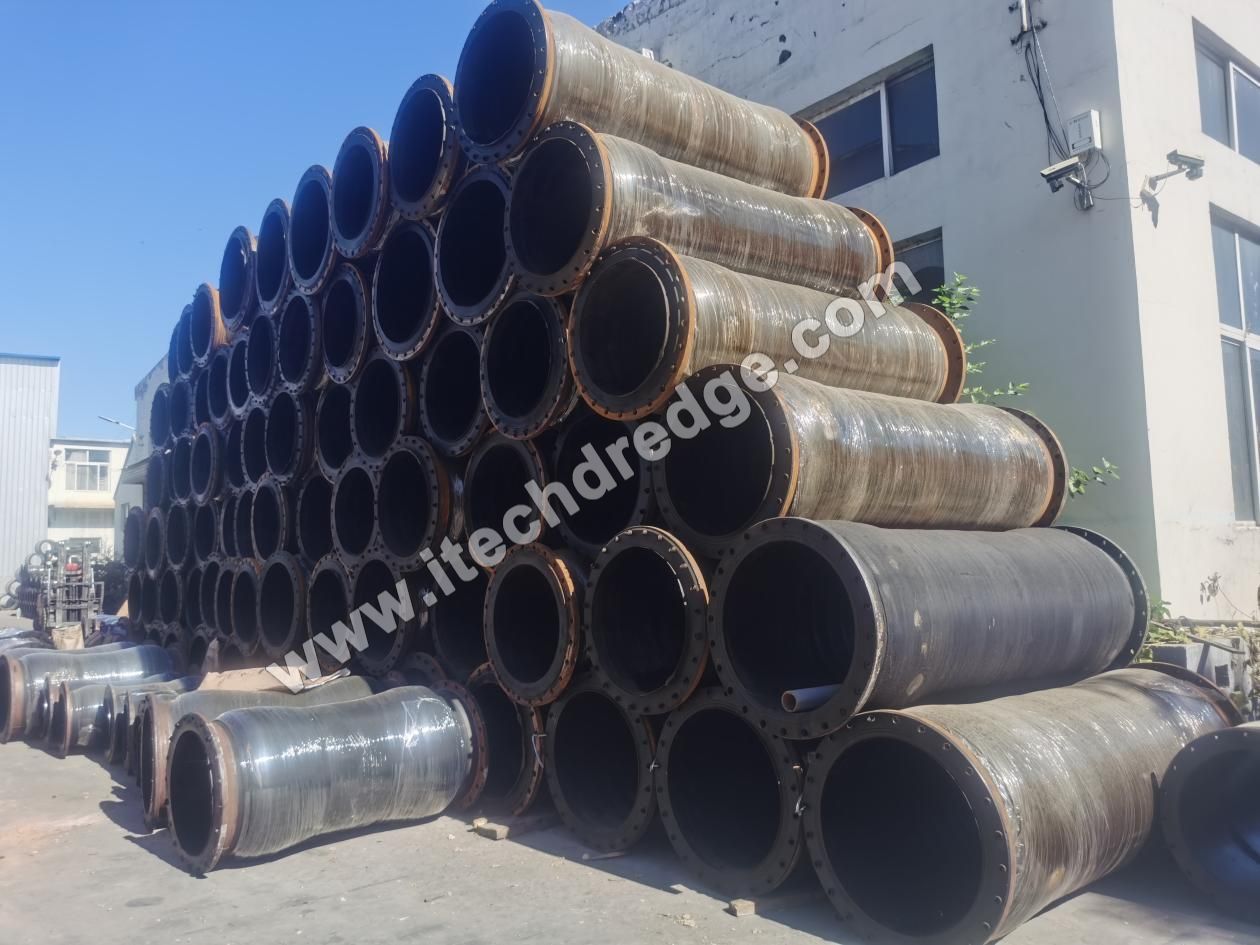

К всасывающему патрубку подсоединяется всасывающая труба, которая служит каналом для транспортировки смеси воды и осадка, известной как шлам, от всасывающего патрубка к насосу. Всасывающая труба часто изготавливается из прочных материалов, таких как высокопрочный пластик или металл, чтобы противостоять абразивному характеру навозной жижи. Он имеет относительно большой диаметр, чтобы обеспечить плавный поток смеси. В некоторых случаях всасывающая труба может быть гибкой, что обеспечивает большую маневренность в различных условиях водоема. Например, в реке с разной глубиной и течением гибкую всасывающую трубу можно отрегулировать так, чтобы она достигала осадка на разных уровнях. Кроме того, всасывающая труба может иметь функции снижения вибрации, поскольку движение суспензии по трубе может вызвать значительные вибрации, которые потенциально могут повредить трубу или другие компоненты экскаватора.

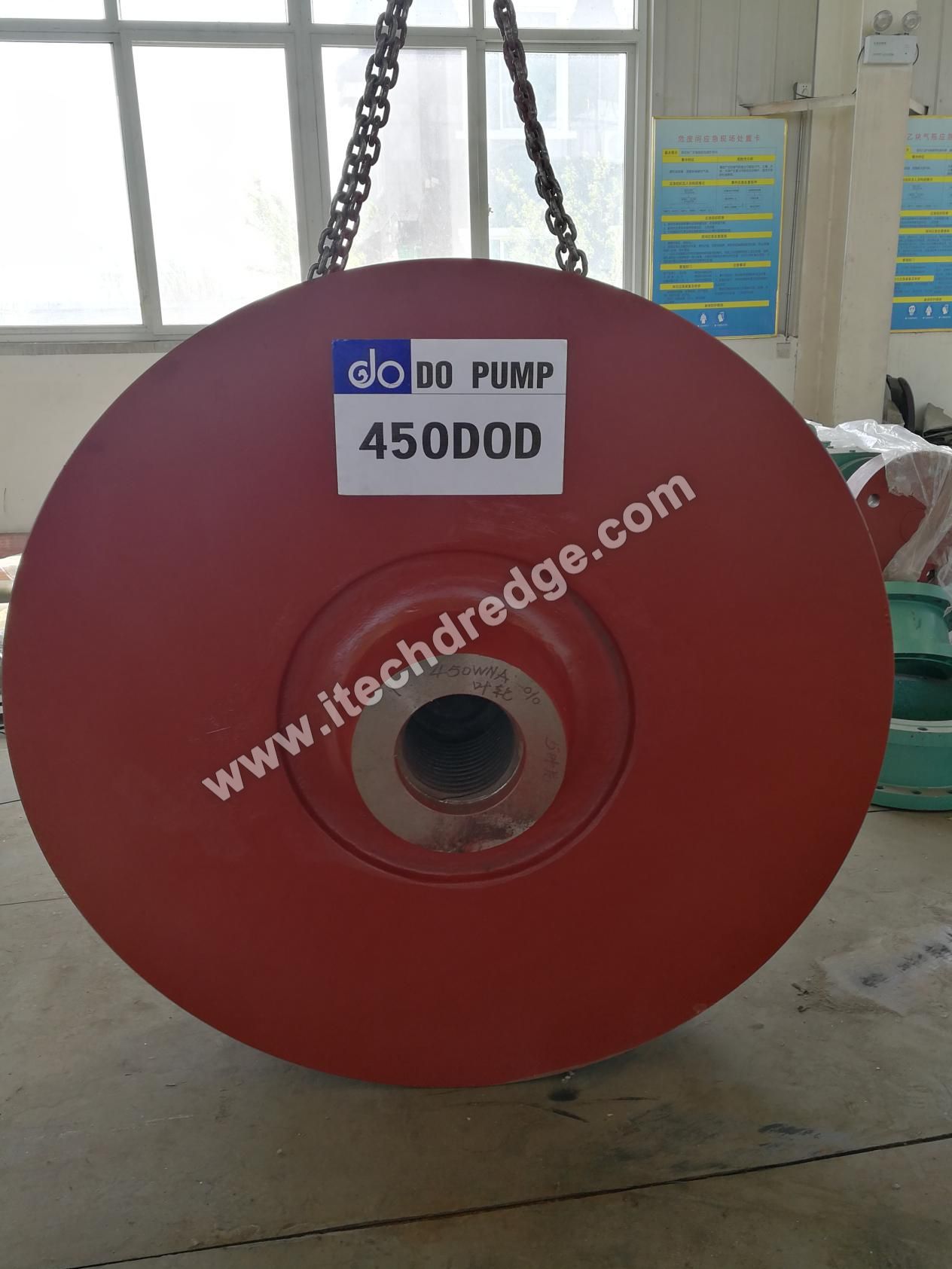

Рабочее колесо является сердцем земснаряда. Это вращающийся компонент с лопастями или лопастями, который приводится в движение источником энергии, которым может быть двигатель (например, дизельный двигатель) или электродвигатель. Поскольку крыльчатка вращается с высокой скоростью, она создает центробежную силу. Эта сила толкает смесь воды и осадка к внешним краям рабочего колеса. При этом создается зона низкого давления в центре крыльчатки, которая соединена со всасывающим патрубком. Зона низкого давления заставляет суспензию втягиваться в насос через всасывающую трубу. Рабочее колесо обычно изготавливается из высокохромистого сплава твердостью не менее 58 градусов. Этот материал выбран из-за его превосходных свойств износостойкости, поскольку он должен выдерживать постоянное истирание частицами осадка в суспензии в течение длительных часов работы.

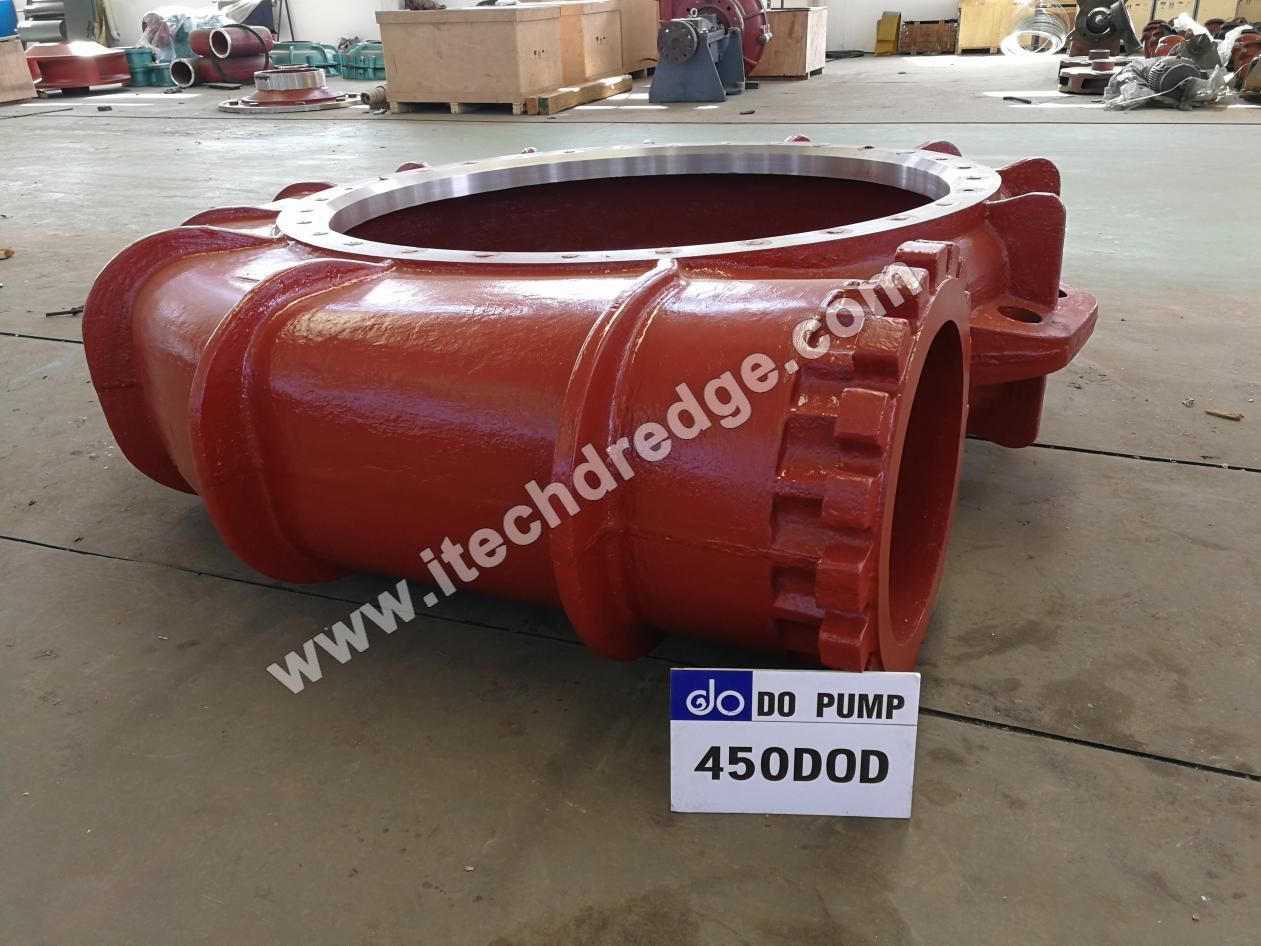

Рабочее колесо размещено внутри корпуса, который играет решающую роль в направлении потока суспензии и поддержании эффективности насоса. Корпус предназначен для удержания суспензии во время ее обработки крыльчаткой. Постепенно он превращается в диффузор. Диффузор является важной частью насоса, поскольку он замедляет поток суспензии. Согласно принципу сохранения энергии, при уменьшении скорости жидкости ее давление увеличивается. Так, диффузор увеличивает давление суспензии, необходимое для следующего этапа процесса – выгрузки суспензии в нужное место.

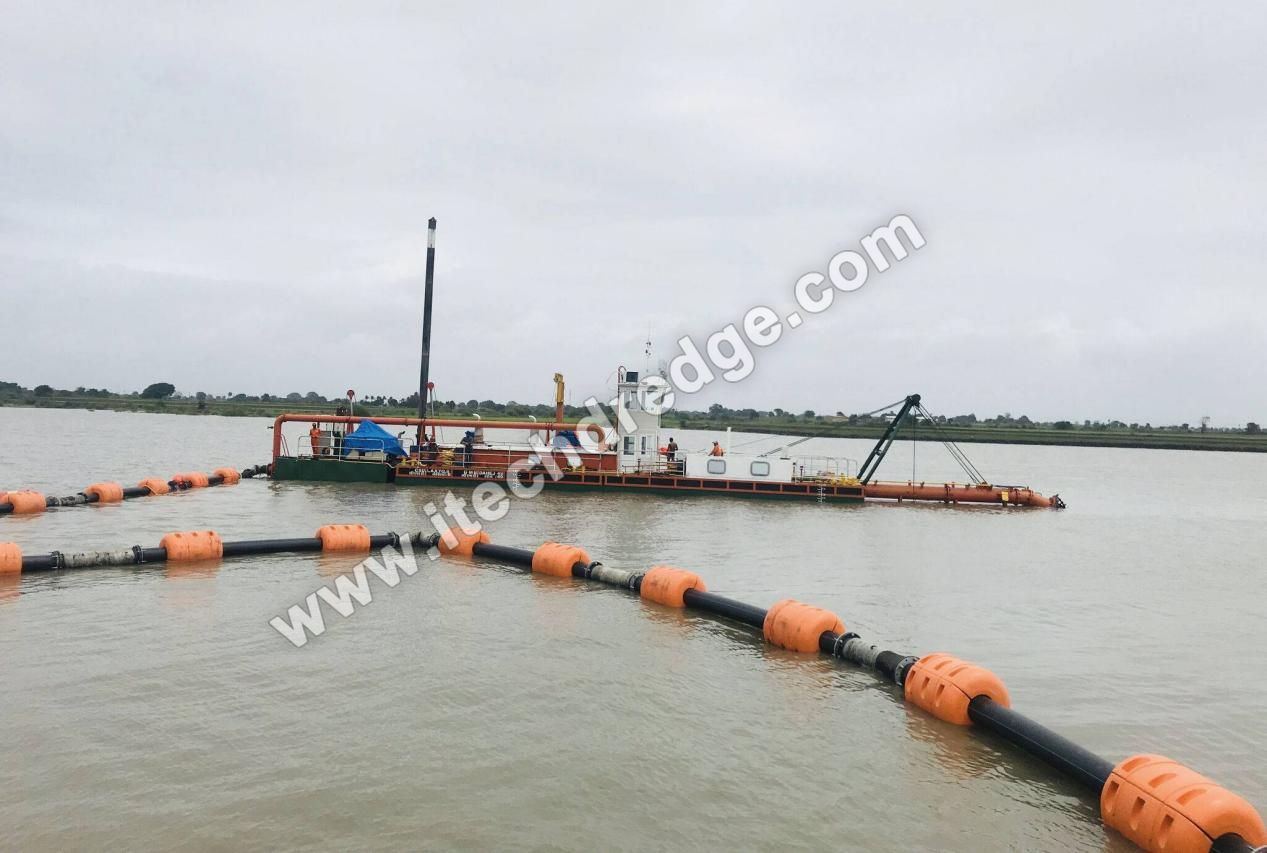

После того, как суспензия прошла через насос и ее давление увеличилось, она вытесняется из насоса через выпускную трубу. Выпускная труба может быть жесткой или гибкой, в зависимости от применения. В проектах, где вынутый грунт необходимо транспортировать на большие расстояния, например, в проектах мелиорации земель, где отложения перемещаются из русла реки в прибрежную зону для строительства новых земель, можно использовать длинный жесткий трубопровод. В других случаях, например, при мелкомасштабной добыче золота, когда вынутый грунт может быть сброшен в близлежащую зону обработки, гибкого шланга может быть достаточно. Сливная труба направляется в назначенное место, которым может быть зона хранения отложений, перерабатывающий комплекс для дальнейшего разделения материалов или свалка.

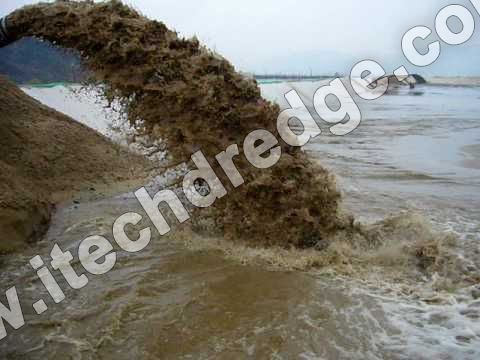

Процесс создания всасывания в земснаряде основан на принципах гидромеханики. Когда рабочее колесо вращается, оно создает перепад давления. Зона низкого давления на всасывающем патрубке, создаваемая центробежной силой рабочего колеса, ниже давления воды, окружающей всасывающее патрубок на дне водоема. Эта разница давлений заставляет смесь воды и осадка течь к всасывающему отверстию, подобно тому, как работает соломинка, когда вы ее сосете. Чем больше разница давлений, тем сильнее суспензия втягивается во всасывающее отверстие. Однако существуют ограничения на величину всасывания, которую можно создать. Если давление на всасывающем патрубке упадет слишком низко, это может вызвать кавитацию. Кавитация возникает, когда давление жидкости падает ниже давления пара, и в жидкости образуются пузырьки пара. Когда эти пузырьки схлопываются, они могут привести к повреждению крыльчатки и других компонентов насоса.
Как только суспензия попадает в насос через всасывающую трубу, она транспортируется через насос, а затем через нагнетательную трубу. Транспортировка суспензии представляет собой сложный процесс, в котором учитываются вязкость жидкости, плотность и размер частиц осадка. Рабочее колесо передает энергию суспензии, увеличивая ее скорость и давление. Скорость движения суспензии необходимо тщательно контролировать. Если он слишком низкий, частицы осадка могут оседать в трубах, вызывая засоры. Если оно слишком высокое, это может привести к чрезмерному износу труб и компонентов из-за повышенного истирания. На подачу суспензии также влияет конструкция труб, в том числе их диаметр, шероховатость, наличие каких-либо изгибов или изгибов. Гладкостенные трубы большого диаметра обычно предпочтительны для эффективной транспортировки суспензии, поскольку они уменьшают трение и потери давления.

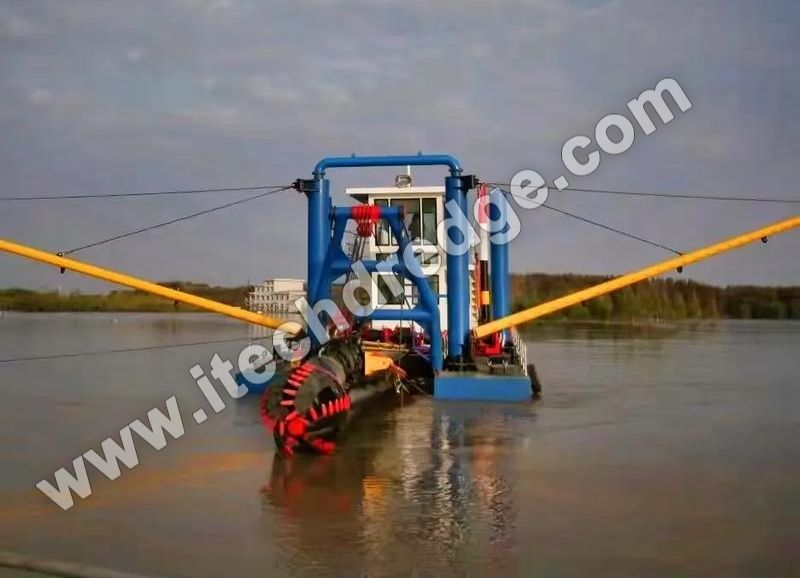

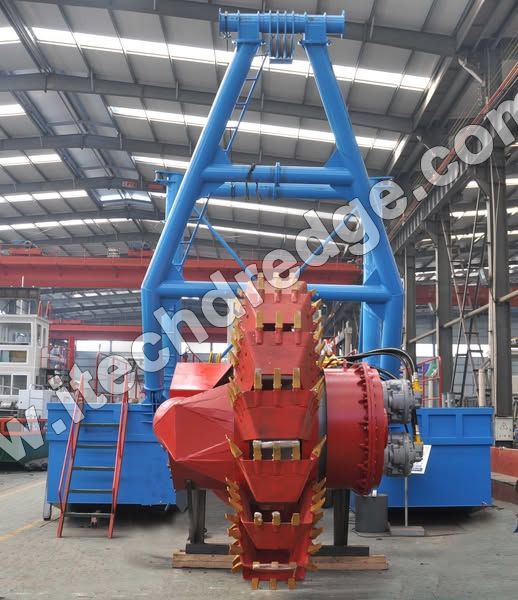

Земснаряды с фрезами — это разновидность землесосов, которые используются для более сложных задач по дноуглубительным работам. Они сочетают в себе принципы раскопок и всасывания. Вращающийся режущий инструмент, известный как режущая головка, используется для выбивания почвы. Режущая головка может быть оснащена различными типами зубьев или режущих кромок в зависимости от типа почвы, с которой ей приходится работать. Например, для мягкого песка может быть достаточно набора относительно небольших, близко расположенных зубов, тогда как для твердой глины или мягкой породы потребуются более крупные и прочные зубы. Как только почва будет разрыхлена режущей головкой, ее можно будет втянуть во всасывающую трубу. В процессе дноуглубительных работ фрезерные земснаряды неподвижны. Они используют окучивание, которое представляет собой большую конструкцию, похожую на столб, которую опускают на дно моря или реки, чтобы удерживать земснаряд на месте. Земснаряд перемещается вбок раскачивающимся движением с помощью якорей и лебедок. Это позволяет получать очень точные результаты дноуглубительных работ, поскольку оператор может точно контролировать положение режущей головки. Земснаряды с фрезами подходят для широкого спектра дноуглубительных работ, включая мелиорацию земель, строительство портов, обслуживание водных путей, добычу полезных ископаемых и экологические дноуглубительные работы. Они могут обрабатывать все виды грунтов: от песка и гравия до сильно уплотненных и твердых материалов, таких как глина, мягкая порода и даже тонкие слои твердой породы.
Земснаряды с прицепным бункером — это еще один тип землесосных земснарядов, часто используемый в крупномасштабных морских дноуглубительных проектах. У этих земснарядов есть уникальная особенность: они самоходные и имеют на борту большие бункеры для хранения вынутого грунта. Процесс дноуглубительных работ начинается, когда драга опускает на морское дно всасывающую трубу, которая может иметь фрезу или простую всасывающую головку. По мере продвижения земснаряд всасывает осадок и сохраняет его в бункере. Как только бункер заполнится, драга может либо выгрузить материал на свалку, либо, в некоторых случаях, использовать его в полезных целях, например, для питания пляжей. Земснаряды с прицепным бункером высокоэффективны при дноуглубительных работах на больших площадях. Они могут работать в открытой воде и меньше подвержены влиянию погодных условий по сравнению с некоторыми другими типами драг. Их самоходный характер позволяет им быстро перемещаться между разными местами дноуглубительных работ, сокращая время, затрачиваемое на мобилизацию. Они обычно используются в проектах глубоководных дноуглубительных работ, таких как поддержание судоходных путей в крупных портах или создание каналов для нефте- и газопроводов.
Всасывающие золотодраги — это специализированные земснаряды, используемые для поиска и добычи золота в реках и ручьях. Они работают аналогично другим земснарядам, но имеют дополнительные компоненты для отделения золота от осадка. Основная операция заключается в всасывании воды, гравия и наносов из русла реки через всасывающий шланг. Диаметр всасывающего шланга может варьироваться: в портативных экскаваторах меньшего размера обычно используются шланги диаметром 4 или 5 дюймов. Затем смесь проходит через коллекторную коробку, прикрепленную к шлюзу. Напорная коробка предназначена для гашения потока воды, чтобы не перегружать шлюз. Шлюз — это место, где золото отделяется от обычного гравия и камней. Шлюзы содержат ряд желобов, которые представляют собой небольшие препятствия, создающие завихрения потока воды. Золото намного тяжелее песка и гравия, его плотность примерно в 15 раз выше. Когда суспензия проходит через желоба, частицы золота улавливаются, а более легкий осадок смывается. Многие всасывающие золотодраги используют трехступенчатую систему восстановления. На первом этапе (первичное извлечение) более крупные золотые монеты задерживаются в желобах. Их относительно легко увидеть, и их можно выдернуть. Второй этап (вторичное извлечение) предназначен для улавливания более мелких и крупных кусков золота, которые могли застрять в глине. На третьем этапе часто используется резиновый демпфер, который улавливает еще более мелкий золотой материал и предотвращает его вымывание. Всасывающие золотодраги обычно устанавливаются на поплавках, чтобы удерживать технику над ватерлинией, пока оператор использует всасывающий шланг под водой.

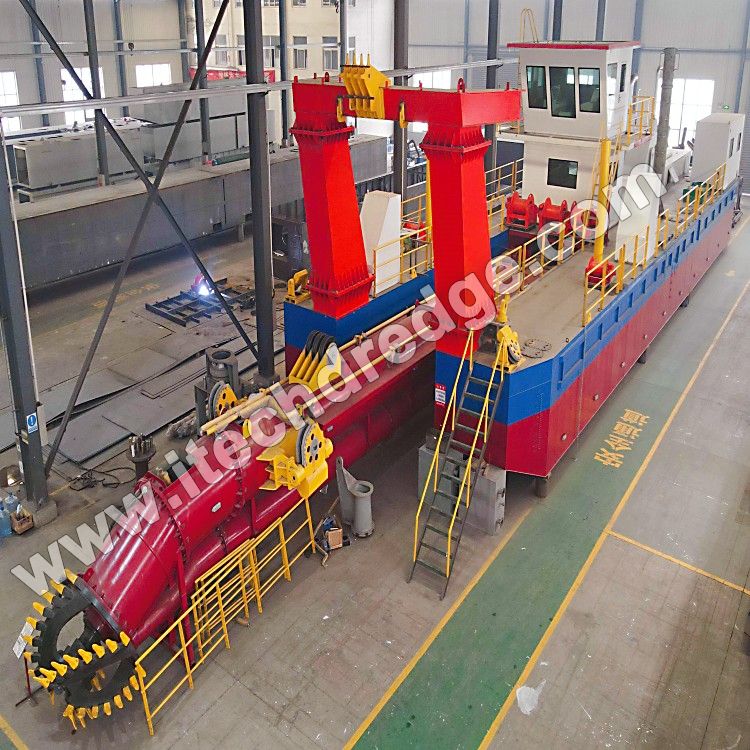

Одним из наиболее распространенных применений земснарядов является обслуживание водных путей. Со временем реки, каналы и порты накапливают наносы, которые могут уменьшить глубину воды и затруднить проход судов. Для удаления этих отложений используются всасывающие земснаряды, обеспечивая судоходство по водным путям. Например, в загруженном порту можно использовать фрезерный земснаряд для периодического дноуглубления судоходных каналов, чтобы поддерживать их достаточную глубину для больших грузовых судов. В реке можно использовать прицепной земснаряд с бункером для удаления отложений, накопившихся за годы, и предотвращения затопления низменных участков вблизи берегов реки.
Земснаряды играют решающую роль в проектах мелиорации земель. В прибрежных районах, где земли мало, вынутые осадки можно использовать для создания новых земель. Земснаряды с прицепными бункерами часто используются для сбора отложений с морского дна, а затем складирования их в специально отведенном месте для застройки земли. Эту новую землю можно использовать для различных целей, например, для строительства промышленных парков, жилых районов или даже аэропортов. В некоторых случаях осадок может потребоваться дополнительная обработка, чтобы обеспечить его стабильность и пригодность для строительства.
Как упоминалось ранее, при добыче золота используются всасывающие земснаряды. Но земснаряды можно использовать и для других видов добычи полезных ископаемых. В некоторых случаях их используют для добычи песка и гравия, которые являются важными строительными материалами. Земснаряды с фрезами можно использовать для добычи полезных ископаемых с морского дна, таких как марганцевые конкреции или залежи фосфатов. Способность земснарядов работать в подводной среде делает их хорошо подходящими для добычи полезных ископаемых, находящихся под водой.
Земснаряды также можно использовать в проектах по восстановлению окружающей среды. Например, в озерах или эстуариях, загрязненных отложениями, содержащими тяжелые металлы или другие загрязнители, для удаления загрязненных отложений можно использовать земснаряды. Это помогает улучшить качество воды и восстановить экосистему. Вытащенные осадки, возможно, придется обработать или утилизировать надлежащим образом, чтобы предотвратить дальнейший ущерб окружающей среде.
В заключение отметим, что земснаряды — это универсальные и мощные машины, которые играют жизненно важную роль в различных отраслях промышленности. Их способность эффективно удалять отложения и другие материалы из водоемов делает их незаменимыми для поддержания водных путей, создания новых земель, добычи ценных ресурсов и восстановления окружающей среды. Понимание того, как они работают, от их компонентов до физики, лежащей в основе их работы, а также различных доступных типов, является ключом к пониманию их значения и потенциального применения.
