Как измеряется производительность дноуглубительных работ фрезерным земснарядом?

Понимание измерения производительности дноуглубительных работ для фрезерных земснарядов: комплексное руководство от iTECH Dredge

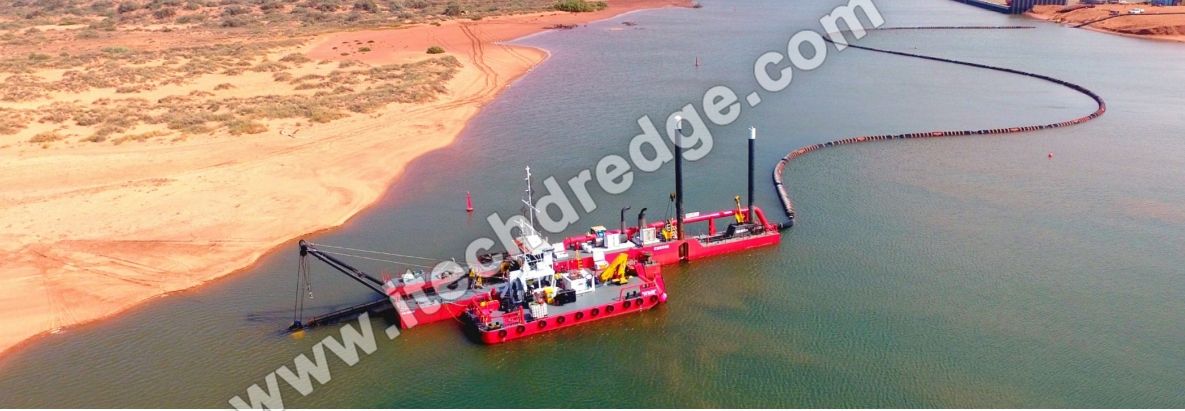

Введение в фрезерные земснаряды и производительность дноуглубительных работ

Земснаряды с фрезами (CSD) являются важной техникой в ​​морской технике, известной своей эффективностью при выемке и транспортировке отложений, грязи и почвы при дноуглубительных работах. Являясь ведущим поставщиком передовых решений для дноуглубительных работ, iTECH Dredge понимает, что измерение производительности дноуглубительных работ имеет решающее значение для планирования проекта, оптимизации производительности и обеспечения уверенности клиентов. Производительность дноуглубительных работ относится к объему материала, который CSD может выкопать, транспортировать и разместить в течение определенного периода времени, и его измерение включает в себя сложное взаимодействие гидравлических, механических и экологических факторов.

Ключевые показатели для измерения мощности дноуглубительных работ

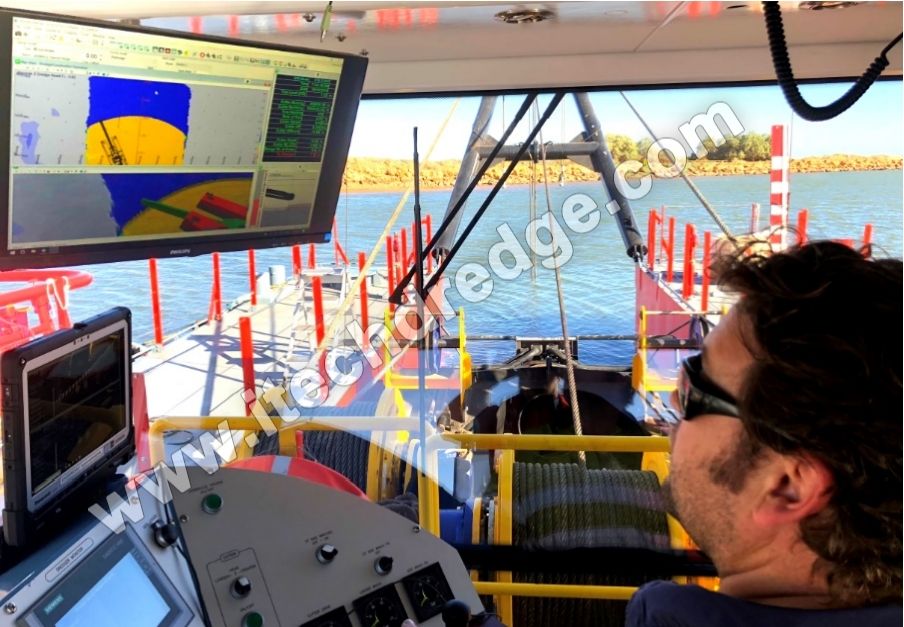

1. Объемный расход (Q) и пропускная способность материала.

Основным показателем производительности дноуглубительных работ является объемный расход насосной системы земснаряда, измеряемый в кубических метрах в час (м³/ч). Эта скорость отражает объем навозной жижи (смесь воды и вынутого материала), с которым может справиться земснаряд. Для фрез iTECH Dredge эта производительность определяется:

· Производительность насоса : Высокоэффективные центробежные насосы в машинах iTECH Dredge предназначены для перекачивания суспензий высокой плотности, производительность варьируется от 5000 до 50 000 м³/ч в зависимости от модели (например, серия iTECH-8000 включает насосы, способные перекачивать 30 000 м³/ч при максимальной эффективности).

· Диаметр и длина трубы : Трубы большего диаметра (например, 600–1200 мм) минимизируют гидравлическое сопротивление, обеспечивая более высокие скорости потока. Модульные системы труб iTECH Dredge оптимизированы как по эффективности потока, так и по дальности транспортировки.

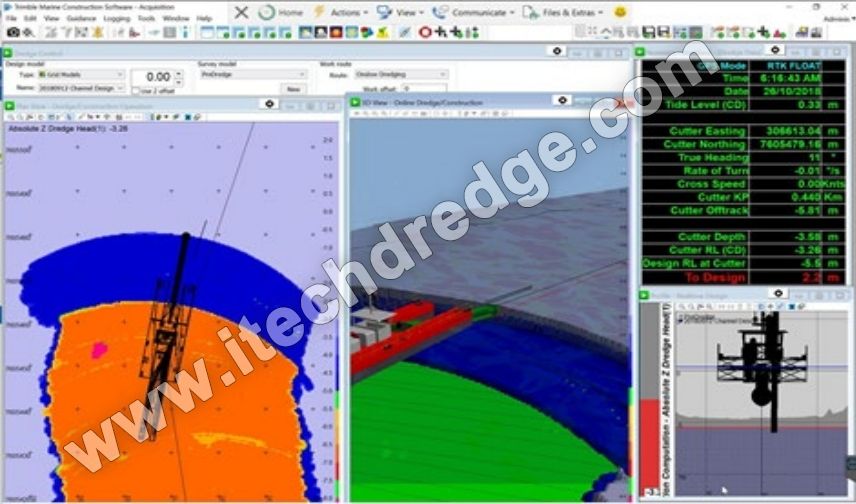

Пример расчета :
если CSD перекачивает суспензию со скоростью 20 000 м³/ч и суспензия содержит 25% твердого материала по объему, эффективная производительность выемки грунта (твердый материал) составляет 20 000 м³/ч × 0,25 = 5 000 м³/ч.

2. Концентрация твердого вещества (C) и плотность суспензии.

Концентрация твердых веществ в суспензии напрямую влияет на эффективность дноуглубительных работ. Более высокие концентрации означают, что на единицу объема транспортируется больше материала, но чрезмерно высокая плотность может снизить производительность насоса. iTECH Dredge использует передовые датчики для мониторинга:

· Массовая концентрация (кг/м³) : Измеряется с помощью гамма-денситометров или акустических датчиков, которые оценивают массу твердых веществ на кубический метр жидкого навоза.

· Объемная концентрация (%) : рассчитывается как отношение объема твердого вещества к общему объему суспензии. Фрезы iTECH Dredge разработаны для поддержания оптимальных концентраций (обычно 15–35%) для различных типов почв, таких как глина, песок или ил.

Технология iTECH Dredge : Наши интегрированные системы управления шламом включают мониторинг концентрации в режиме реального времени, что позволяет операторам регулировать параметры резания (например, скорость резца, глубину всасывания) для максимального увеличения транспортировки твердых частиц без ущерба для эффективности насоса.

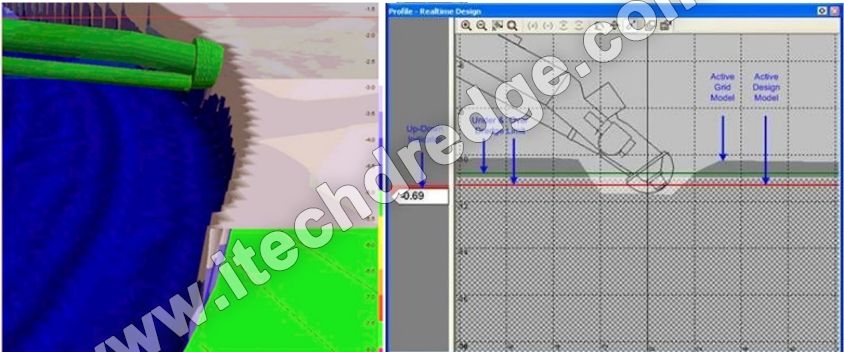

3. Глубина и радиус раскопок

Максимальная глубина выемки грунта и горизонтальный вылет ЦД определяют область его применения:

· Глубина : фрезы iTECH Dredge могут копать до 40 метров ниже уровня воды (например, модель iTECH-6000), в зависимости от конструкции корпуса драги и длины лестницы.

· Радиус поворота : горизонтальный вылет режущей головки, на который влияет механизм поворота земснаряда. Гидравлические системы поворота iTECH Dredge обеспечивают точный контроль в радиусе 20–60 метров, расширяя зону покрытия на сложных проектных участках.

4. Показатели производительности: банковские кубические метры в час (млрд кубических метров в час)

Отраслевым стандартом измерения эффективной производительности дноуглубительных работ является банковский кубический метр в час (млн. куб. м/ч) , который учитывает уплотненный объем материала в его исходном состоянии (до выемки). Этот показатель имеет решающее значение для выставления счетов и планирования проекта:

· Расчет BCM : BCM/ч = Объемный расход (м³/ч) × Концентрация твердого вещества (%) × Коэффициент уплотнения
Коэффициент уплотнения (обычно 0,8–1,2) корректируется с учетом расширения материала при выемке грунта. Например, рыхлый песок может иметь коэффициент 1,05, а плотная глина — 0,9.

· Гарантия производительности iTECH Dredge : Наши фрезы достигают производительности 2000–15 000 кубических метров в час, в зависимости от почвенных условий. Модель iTECH-10000, разработанная для крупномасштабных проектов, может достигать 12 000 миллиардов кубических метров в час в песчаных отложениях.

Факторы, влияющие на измерение мощности дноуглубительных работ

1. Характеристики почвы и осадков.

Разные материалы требуют разных методов раскопок:

· Твердые и мягкие почвы: Твердые почвы (например, камни, уплотненная глина) снижают эффективность фрезы, тогда как мягкие отложения (песок, ил) позволяют увеличить скорость потока. Адаптивные режущие головки iTECH Dredge (например, зубья, тяговые головки) взаимозаменяемы для оптимизации производительности для конкретных типов почвы.

· Истирание и коррозия: Абразивные материалы (например, гравий) могут изнашивать компоненты насоса. iTECH Dredge использует сплавы с высоким содержанием хрома и керамические покрытия для продления срока службы компонентов в суровых условиях.

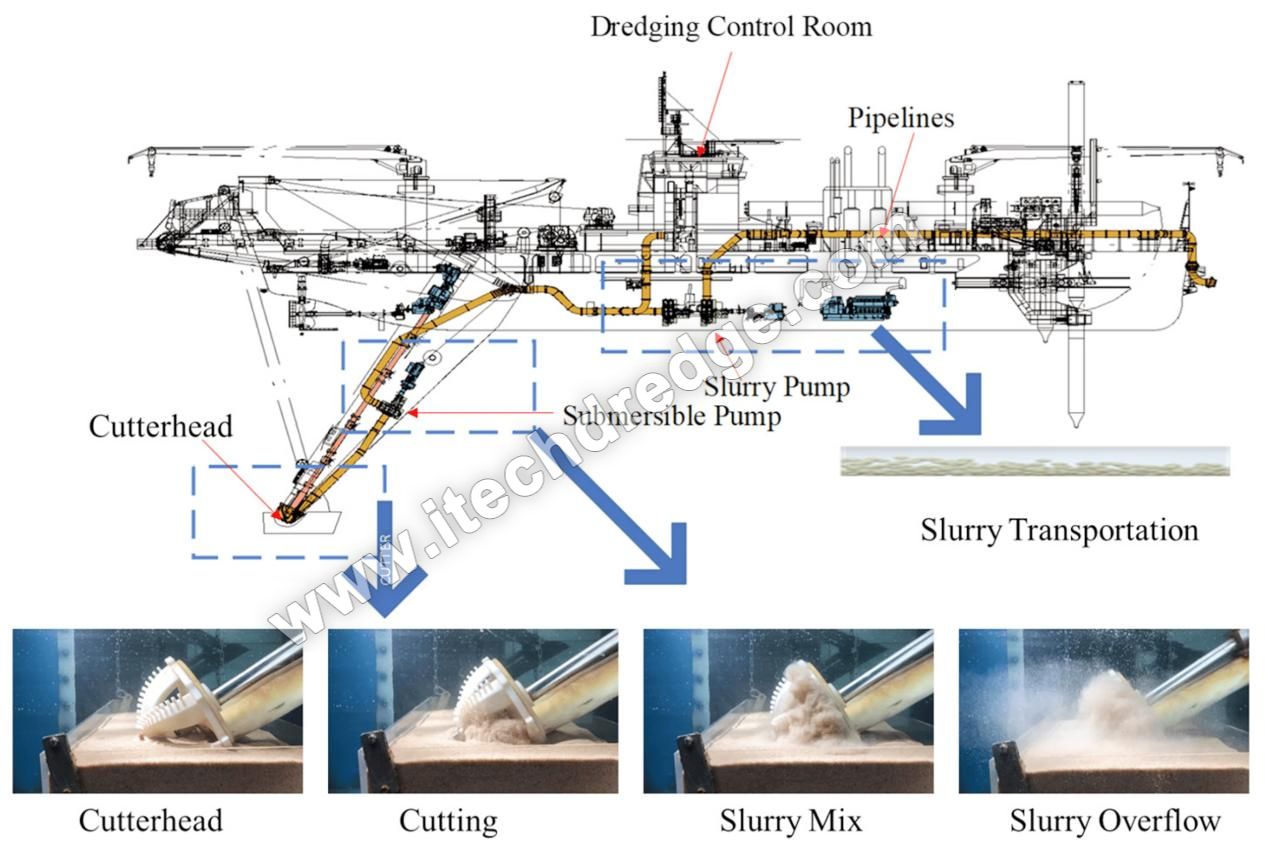

2. Эксплуатационные параметры и конструкция оборудования.

· Мощность фрезы и скорость вращения : более высокая мощность фрезы (например, двигатели iTECH Dredge мощностью 5000 кВт) и оптимальная скорость вращения (15–40 об/мин) повышают эффективность земляных работ.

· Диаметр и высота всасывающей трубы : более длинные трубы или большая разница высот увеличивают гидравлические потери. Гидравлические модели iTECH Dredge имитируют динамику потока, чтобы минимизировать потери энергии.

3. Условия окружающей среды

· Водные течения и приливы : Сильные течения могут нарушить поток навозной жижи, а приливы влияют на глубину раскопок. Системы динамического позиционирования (DPS) iTECH Dredge сохраняют стабильность в сложных условиях.

· Температура и соленость : Экстремальные температуры или высокая соленость могут повлиять на вязкость раствора. Наши земснаряды предназначены для работы по всему миру, от тропических морей до регионов с холодной водой.

Методы измерения и технологии, используемые iTECH Dredge

1. Системы мониторинга в реальном времени

iTECH Dredge объединяет передовые датчики и технологии Интернета вещей:

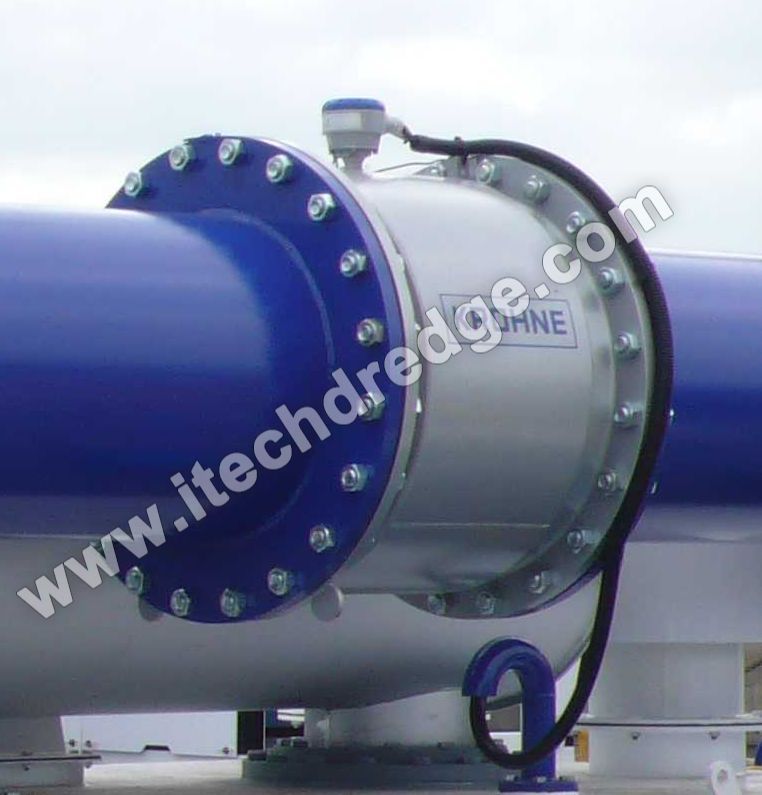

· Расходомеры : Электромагнитные или ультразвуковые расходомеры измеряют скорость и объем суспензии в режиме реального времени.

· Датчики давления : размещаются вдоль трубопроводной сети для обнаружения засоров или перепадов давления, обеспечивая оптимальный поток.

· GPS и датчики глубины : отслеживайте положение режущей головки и глубину раскопок, что позволяет точно рассчитывать объемы.

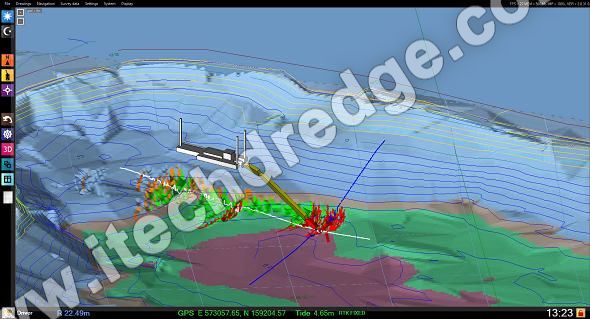

2. Аналитика данных и моделирование производительности

· Программное обеспечение DredgeSmart от iTECH Dredge : запатентованная платформа, которая объединяет данные датчиков для расчета кубических кубометров в час в реальном времени, прогнозирования потребностей в техническом обслуживании и оптимизации эксплуатационных параметров.

· 3D-моделирование : Предварительное моделирование с использованием такого программного обеспечения, как AutoCAD и Bentley Systems, для прогнозирования производительности дноуглубительных работ на основе топографии участка и данных о почве.

3. Калибровка и тестирование в полевых условиях

· Вводные испытания : Новые фрезы iTECH Dredge проходят строгие ходовые испытания, в том числе:

· Испытания без нагрузки : для проверки эффективности насоса без шлама.

· Испытания под нагрузкой : использование репрезентативных отложений для измерения фактической производительности.

· Постоянные проверки производительности : Регулярная калибровка датчиков и оборудования для обеспечения точности измерений.

Отраслевые стандарты и соответствие

iTECH Dredge придерживается международных стандартов измерения производительности, в том числе:

· ISO 19902 (Морское строительство) : Обеспечение единообразия в отчетности о мощности.

· Голландские стандарты дноуглубительных работ (NEN-EN 1536) : для точности классификации грунтов и расчетов производительности.

· Спецификации, специфичные для клиента : адаптация измерений для удовлетворения требований проекта, таких как оценка воздействия на окружающую среду или целевые показатели производительности, предусмотренные контрактом.

Оптимизация производительности дноуглубительных работ: решения iTECH Dredge

1. Индивидуальные системы дноуглубления

iTECH Dredge разрабатывает фрезы для конкретных потребностей в производительности:

· Модульная конструкция : позволяет легко модернизировать (например, использовать более крупные насосы или более длинные лестницы) для увеличения производительности в середине проекта.

· Энергоэффективные системы : высокоэффективные двигатели и частотно-регулируемые приводы (ЧРП), которые регулируют энергопотребление в зависимости от нагрузки, максимизируя выходную мощность на киловатт.

2. Экспертное оперативное обучение

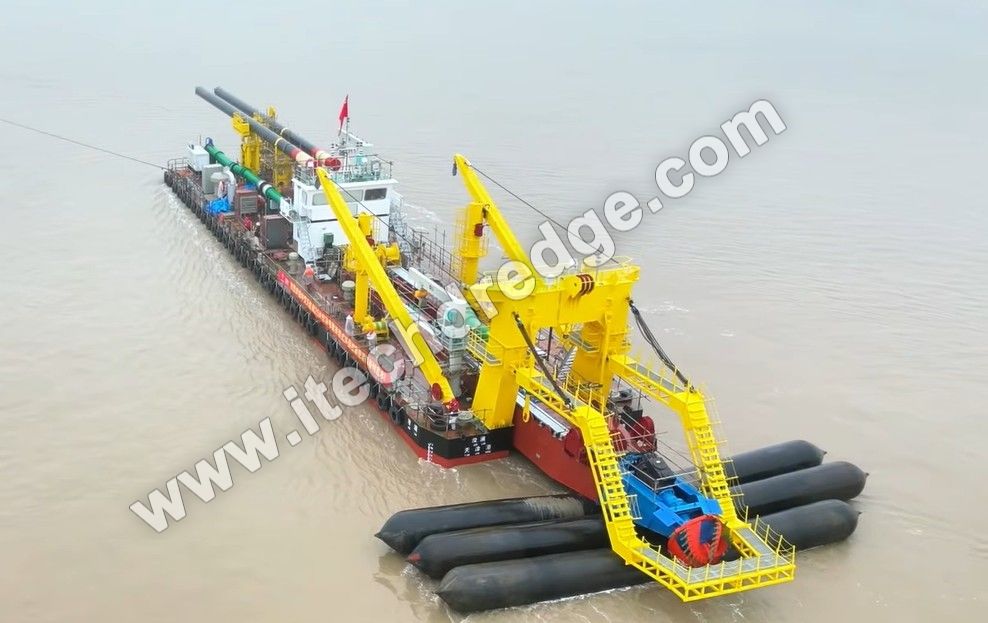

· Академия iTECH Dredge : Обучение операторов оптимизации производительности, в том числе тому, как регулировать скорость фрезы, концентрацию суспензии и конфигурацию труб для различных проектов.

3. Послепроектный анализ и отчетность

· Комплексные отчеты о производительности : предоставляются клиентам с подробным описанием фактической и прогнозируемой производительности, а также рекомендациями для будущих проектов.

· Долгосрочные планы технического обслуживания : обеспечить постоянную производительность на протяжении всего жизненного цикла земснаряда, включая периодическую модернизацию оборудования.

Приверженность iTECH Dredge точности и производительности

Измерение производительности дноуглубительных работ фрезерными земснарядами требует целостного подхода к техническим показателям, факторам окружающей среды и эксплуатационному опыту. Являясь мировым лидером, iTECH Dredge сочетает в себе передовые технологии, инженерное мастерство и отраслевые знания для обеспечения точных измерений производительности и оптимизации эффективности дноуглубительных работ. Будь то расширение порта, обслуживание рек или мелиорация земель, наши решения разработаны с учетом самых жестких требований к пропускной способности, обеспечивая при этом надежность и экономическую эффективность.
