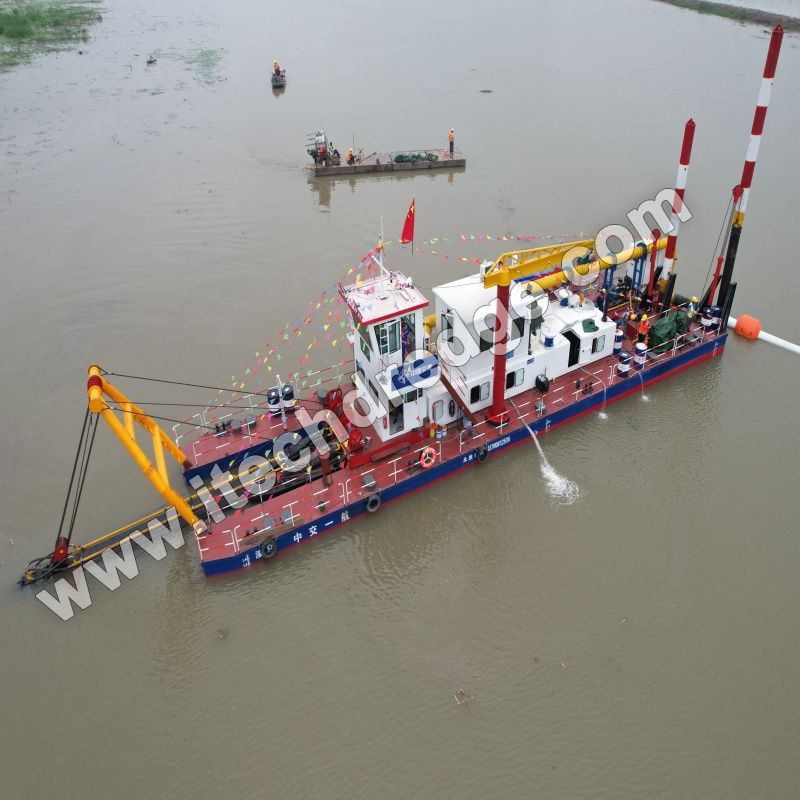

Земснаряды с фрезами — это узкоспециализированные суда, которые играют ключевую роль в различных дноуглубительных проектах по всему миру. Эти проекты варьируются от поддержания судоходных водных путей в портах и реках до проектов мелиорации земель для создания новых земель. Понимание основных компонентов фрезерного земснаряда необходимо для понимания того, как работают эти мощные машины и почему они настолько эффективны в своей работе. В этой статье будут подробно рассмотрены ключевые компоненты, из которых состоит фрезерный земснаряд.
Корпус фрезерного земснаряда служит фундаментом и опорной конструкцией для всех остальных узлов. Обычно он должен быть устойчивым и плавучим, что позволяет земснаряду работать в различных водных условиях. Фрезерные земснаряды могут иметь корпус как понтонного типа, так и корпус корабельной формы.
· Корпус понтонного типа: этот тип корпуса часто используется для фрезерных земснарядов меньшего и среднего размера, которые работают в относительно спокойных внутренних водах, таких как реки, каналы и озера. Корпуса понтонов имеют простую конструкцию и состоят из одного или нескольких понтонов цилиндрической или прямоугольной формы. Они обеспечивают устойчивую платформу для дноуглубительного оборудования, а их небольшая осадка позволяет им работать в районах с ограниченной глубиной воды. Однако они обычно не имеют возможности самостоятельного передвижения, и их необходимо буксировать к месту работы.

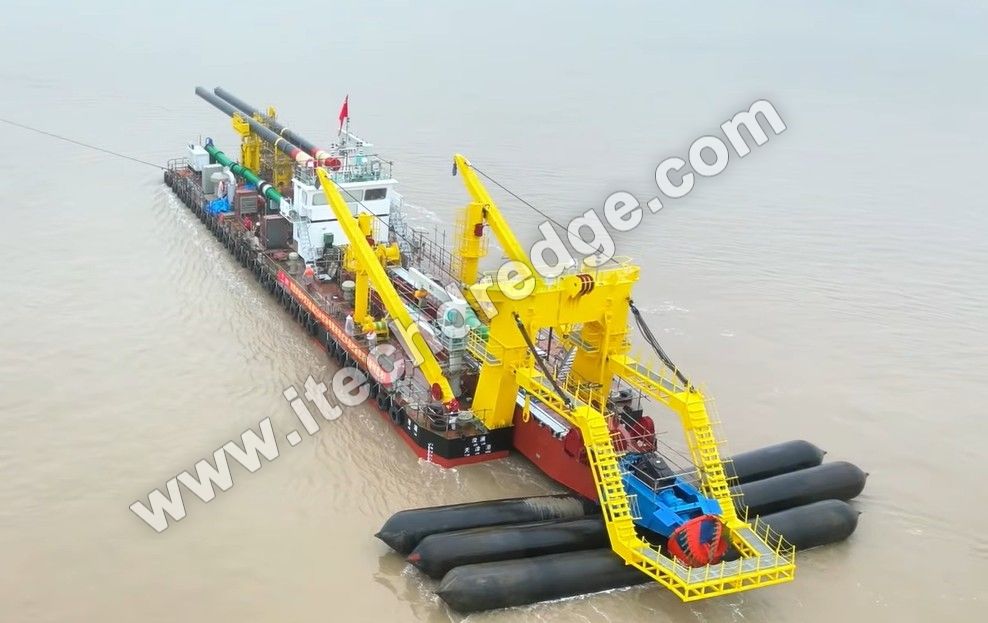

· Корпус в форме корабля: Более крупные земснаряды, особенно самоходные и работающие в более открытых и бурных водах, таких как море, часто имеют корпус в форме корабля. Эти корпуса имеют обтекаемую форму, чтобы уменьшить сопротивление при движении по воде. Они также созданы, чтобы выдерживать более высокие волны и более сильные течения. Корпуса корабельной формы могут быть оснащены двигателями и гребными винтами, что позволяет земснаряду самостоятельно перемещаться к различным местам проведения дноуглубительных работ.
Режущая головка является одним из наиболее важных компонентов фрезерного земснаряда, поскольку она отвечает за разрушение осадка или почвы на дне водоема.

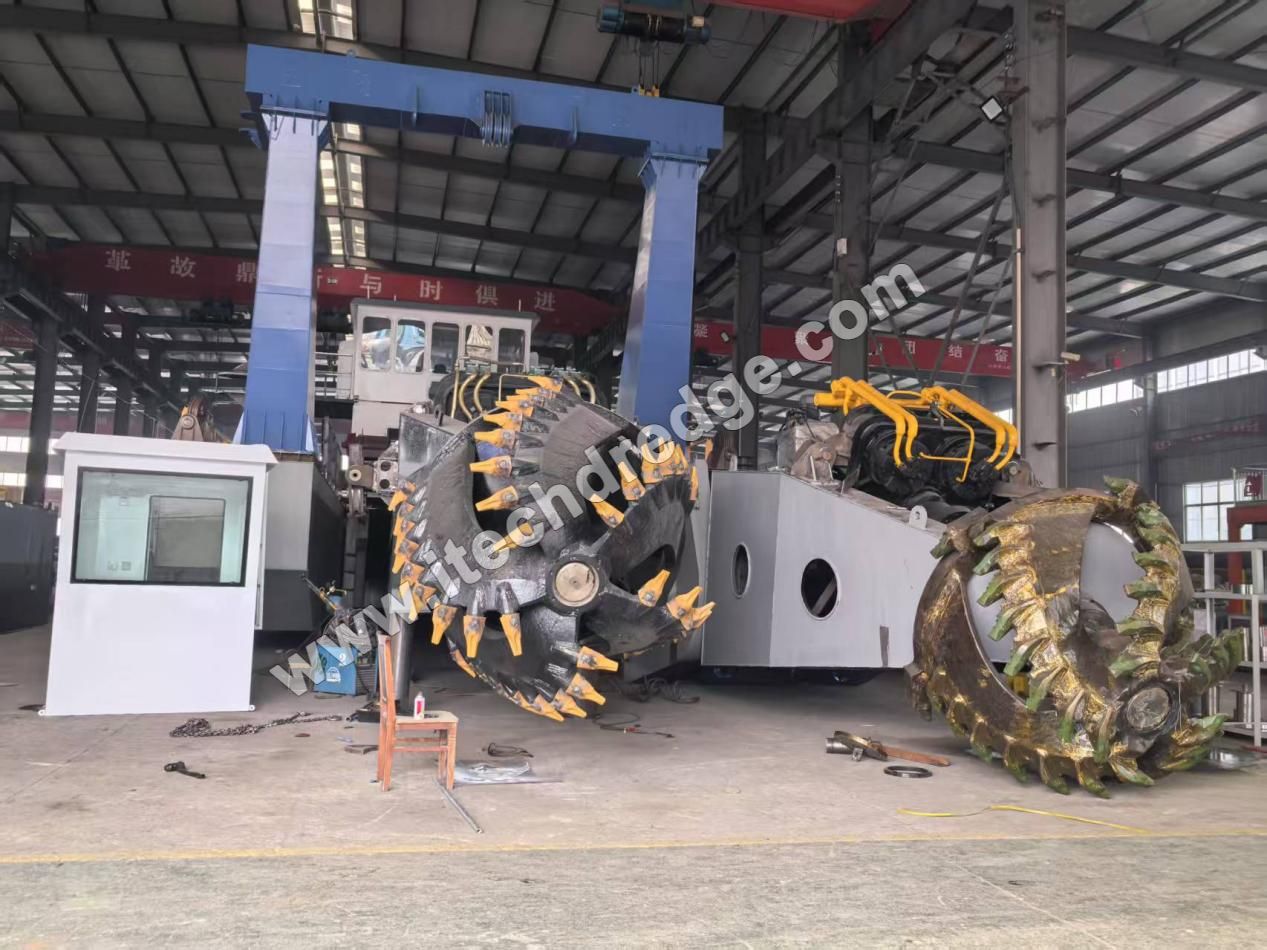

· Конструкция и функции: Режущая головка представляет собой механическое устройство, установленное на конце режущей лестницы (о которой речь пойдет позже). Он состоит из вращающегося барабана или колеса с прикрепленными к нему различными типами режущих зубьев или лезвий. Конструкция режущей головки варьируется в зависимости от типа материала, который необходимо выкапывать. Для мягких материалов, таких как песок и ил, режущая головка может иметь относительно простые лезвия с гладкими краями. Напротив, для более твердых материалов, таких как глина, камень или уплотненная почва, режущая головка оснащена более прочными зубчатыми зубьями или лезвиями с твердосплавными напайками. Вращаясь, режущая головка режет, скоблит и измельчает нижний материал, разбивая его на более мелкие кусочки. Этот процесс не только облегчает сбор материала системой всасывания, но также помогает смешивать твердый материал с водой с образованием суспензии, которую можно более эффективно транспортировать по трубопроводу.
· Мощность и управление: Режущая головка приводится в действие специальной системой привода, которая может быть гидравлической или электрической. Гидравлические приводы широко распространены во многих земснарядах с фрезами, поскольку они могут обеспечивать высокий крутящий момент на низких скоростях, что идеально подходит для резки твердых материалов. С другой стороны, электроприводы обеспечивают более точный контроль скорости и крутящего момента режущей головки. Скорость вращения режущей головки можно регулировать в зависимости от типа и твердости извлекаемого материала. Например, при работе на мягких отложениях можно использовать более высокую скорость вращения для увеличения скорости выемки грунта, а при работе с твердыми породами применять более низкую скорость с большим крутящим моментом, чтобы обеспечить эффективную резку без перегрузки оборудования.

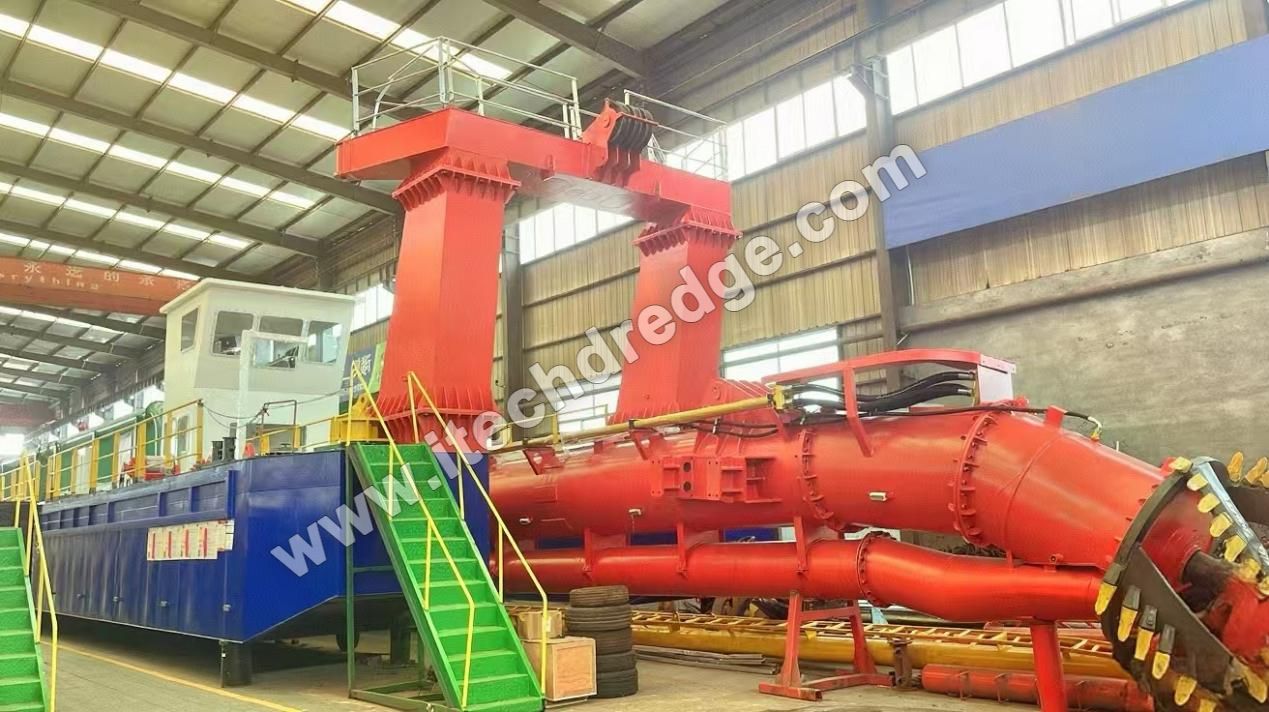

Лестница резака представляет собой длинную шарнирно-сочлененную конструкцию, которая поддерживает режущую головку и позволяет ей достигать дна водоема на разной глубине.
· Конструкция и движение: Обычно он изготавливается из стали и достаточно прочный, чтобы выдерживать силы, возникающие в процессе дноуглубительных работ. Лестница фрезы прикреплена к корпусу земснаряда одним концом и может подниматься или опускаться с помощью гидравлической системы. Эта гидравлическая система позволяет оператору регулировать глубину работы режущей головки. Например, при дноуглубительных работах на мелководье лестницу фрезы можно опустить только частично, тогда как при работе на более глубокой воде она выдвигается на всю длину. Некоторые режущие лестницы также имеют возможность поворачиваться горизонтально, позволяя режущей головке проходить по более широкой площади внизу. Это горизонтальное перемещение в сочетании с вертикальной регулировкой дает земснаряду возможность покрывать большую площадь во время дноуглубительных работ.
· Поддержка всасывающей трубы: Лестница режущего аппарата не только поддерживает режущую головку, но и вмещает или поддерживает всасывающую трубу. Всасывающая труба расположена над режущей головкой и используется для всасывания суспензии (смесь воды и измельченного осадка), образующейся режущей головкой. Когда режущая головка измельчает материал на дне, всасывающая труба, соединенная с буровым насосом (еще одним ключевым компонентом), всасывает шлам. Положение всасывающей трубы относительно режущей головки тщательно продумано для обеспечения эффективного сбора суспензии. Например, всасывающая труба может быть расположена таким образом, чтобы захватывать материал, разрыхляемый режущей головкой, сводя к минимуму потерю материала обратно на дно.
Земснасос является «сердцем» системы транспортировки материала фрезерного земснаряда. Его основная функция заключается в создании силы всасывания, необходимой для втягивания суспензии из зоны режущей головки и последующей перекачки ее по трубопроводу к месту разгрузки.
· Тип и принцип действия: Центробежные насосы обычно используются в фрезерных земснарядах. Центробежный буровой насос состоит из рабочего колеса, которое вращается внутри корпуса. Когда крыльчатка вращается, на входе насоса создается область низкого давления. Эта область низкого давления позволяет суспензии втягиваться в насос через всасывающую трубу. Продолжая вращаться, рабочее колесо передает суспензии кинетическую энергию, ускоряя ее и вытесняя из насоса через выпускное отверстие. Выпускное отверстие соединено с системой трубопроводов, которая транспортирует жидкий раствор к месту захоронения или к месту, где материал будет использоваться, например, в проектах по мелиорации земель.
· Мощность и емкость: Мощность бурового насоса варьируется в зависимости от размера и мощности земснаряда. Для более крупных земснарядов, которым необходимо перекачивать большие объемы суспензии на большие расстояния, требуются более мощные буровые насосы. Производительность бурового насоса также является важным фактором. Он предназначен для обработки объема суспензии, производимой режущей головкой при заданной скорости выемки грунта. Например, мощный буровой насос может перекачивать несколько тысяч кубических метров шлама в час, гарантируя, что процесс дноуглубительных работ может выполняться эффективно, и насос не станет узким местом в системе.
Система трубопроводов фрезерного земснаряда отвечает за транспортировку пульпы от фрезерной головки к месту сброса. Он состоит из двух основных частей: всасывающего трубопровода и нагнетательного трубопровода.

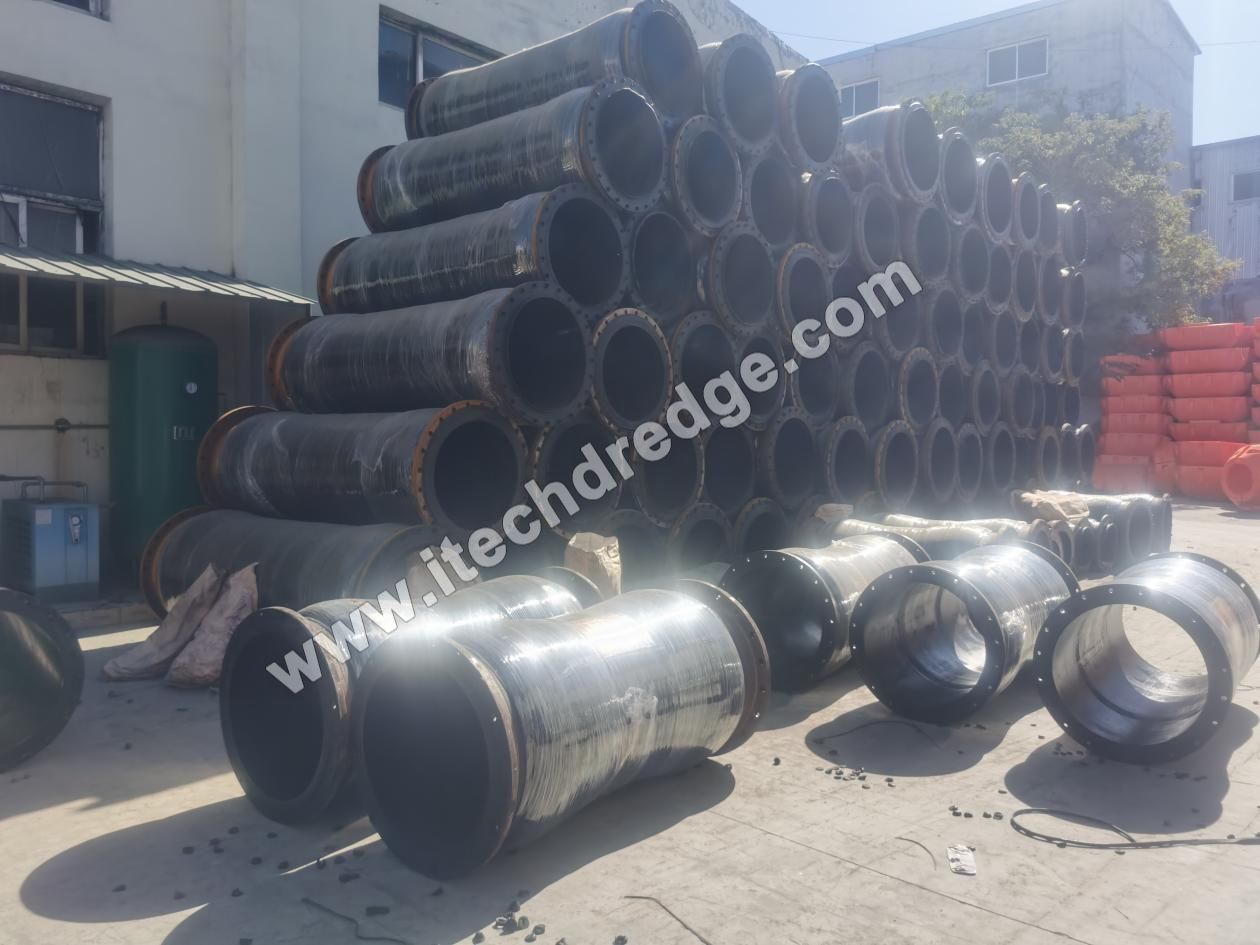

· Всасывающий трубопровод: Всасывающий трубопровод начинается от всасывающей головки, которая расположена рядом с режущей головкой. Он спроектирован так, чтобы быть достаточно гибким, чтобы следовать за движением лестницы резака, сохраняя при этом герметичность и предотвращая утечку воздуха. Всасывающий трубопровод обычно изготавливается из комбинации жестких и гибких материалов. Рядом с режущей головкой используется гибкая секция, обеспечивающая перемещение режущей лестницы. Эта гибкая секция часто изготавливается из армированной резины или аналогичного материала. По мере продвижения трубопровода к корпусу земснаряда он может перейти на более жесткую трубу, например стальную, для обеспечения прочности и устойчивости. Диаметр всасывающего трубопровода тщательно подбирается исходя из объема транспортируемого навоза и необходимой силы всасывания. Трубопровод большего диаметра может снизить сопротивление потоку навозной жижи, но для эффективной работы также требуется более мощное всасывание.

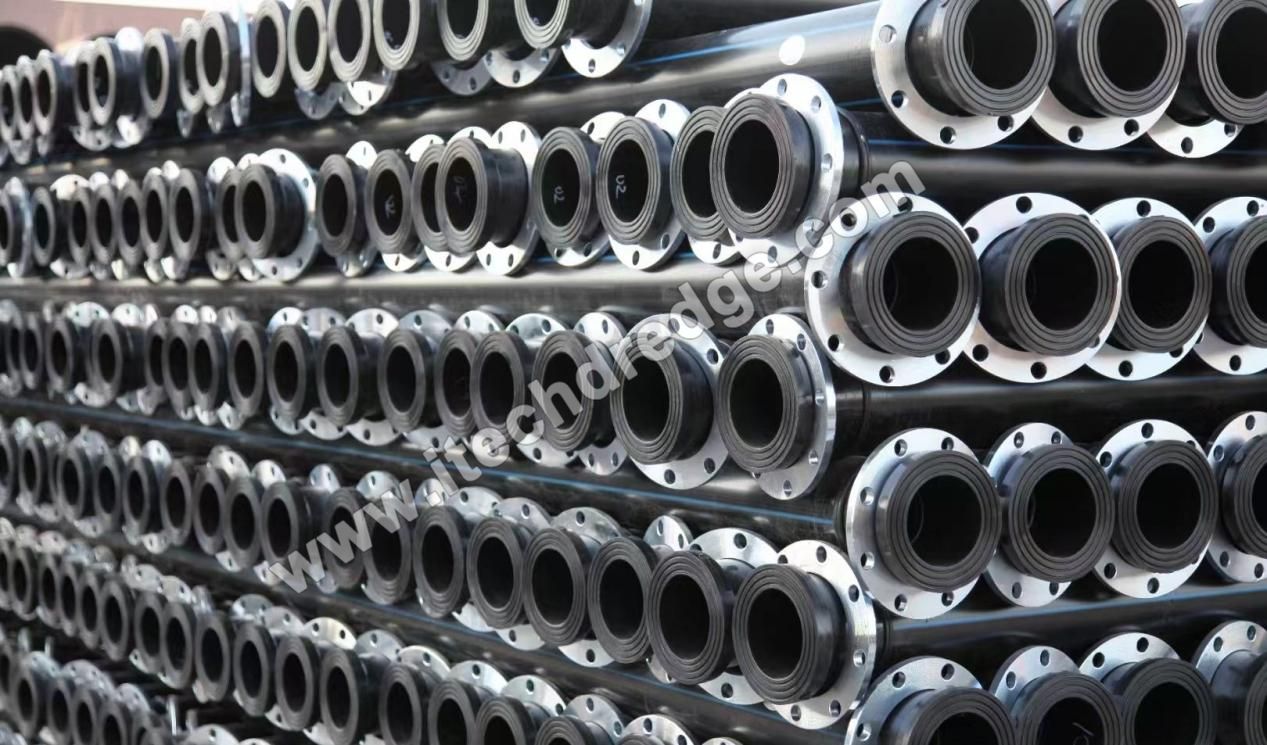

· Выпускной трубопровод: Выпускной трубопровод отвечает за транспортировку шлама от бурового насоса к месту конечного сброса. Это может быть свалка, зона рекультивации или склад. Сливной трубопровод может быть либо плавучим трубопроводом (используется, когда точка сброса находится в воде, например, при создании искусственного острова), либо наземным трубопроводом. Плавающие трубопроводы состоят из секций труб, соединенных между собой и поддерживаемых поплавками. Эти поплавки поддерживают плавучесть трубопровода на поверхности воды. Наземные трубопроводы обычно изготавливаются из стали или других прочных материалов и прокладываются на земле или закапываются под землю. Выпускной трубопровод также может включать в себя различные компоненты, такие как колена, клапаны и фитинги для управления потоком суспензии и направления его в нужное место.
Земснаряду с фрезой требуется значительная мощность для работы всех его компонентов. За обеспечение этой энергии отвечает система выработки и передачи электроэнергии.

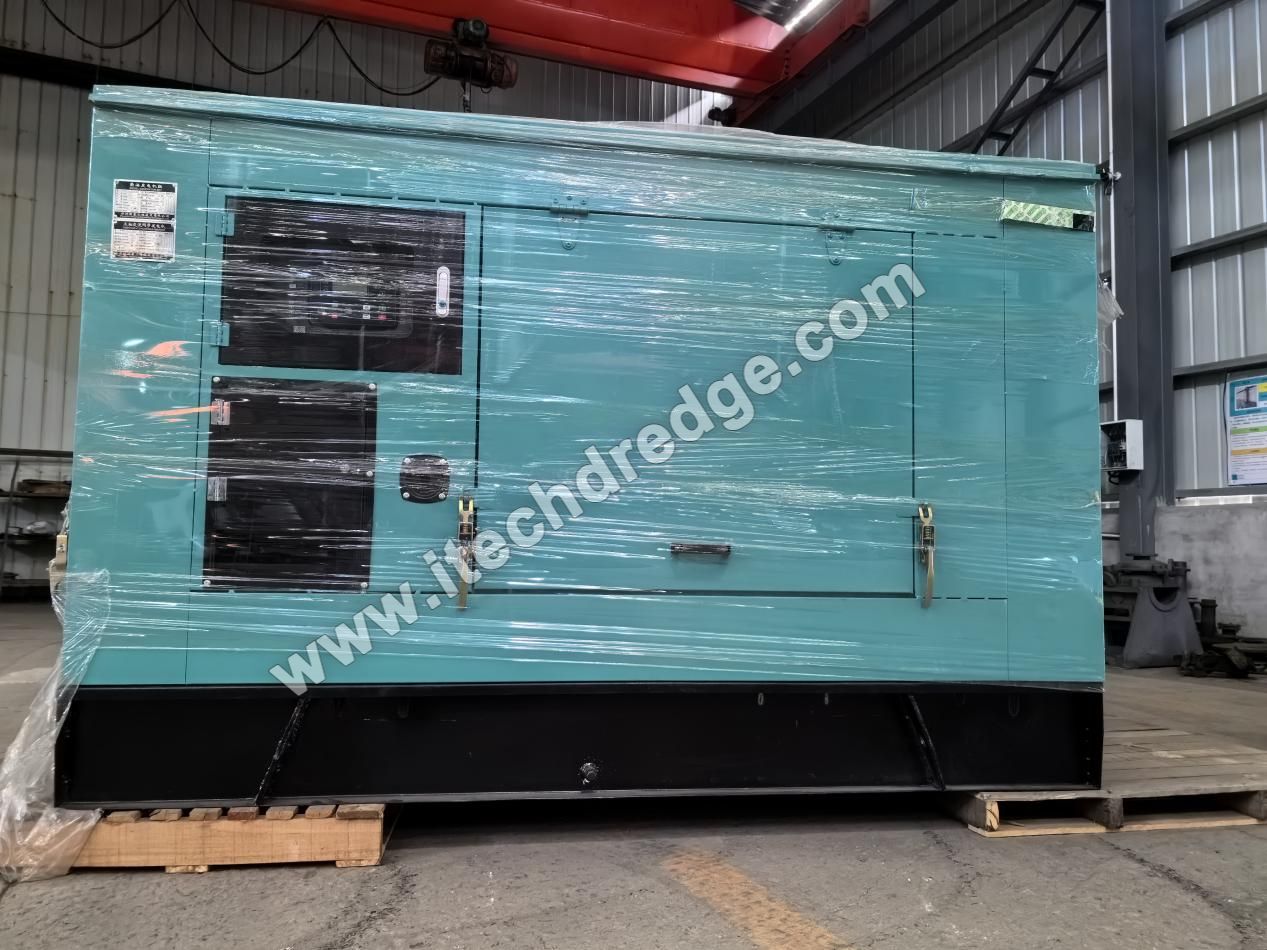

· Выработка электроэнергии: Земснаряды с фрезами могут питаться несколькими способами. Многие небольшие земснаряды используют дизельные двигатели в качестве основного источника энергии. Дизельные двигатели компактны, просты в установке и могут обеспечить необходимую мощность для работы режущей головки, бурового насоса и других компонентов. Более крупные земснаряды могут использовать комбинацию дизельных двигателей и генераторов для производства электроэнергии. В некоторых случаях земснаряды также можно подключить к внешнему источнику питания, например, к береговой электросети, если таковая имеется. В определенных ситуациях это может быть более экономически эффективным и экологически чистым.

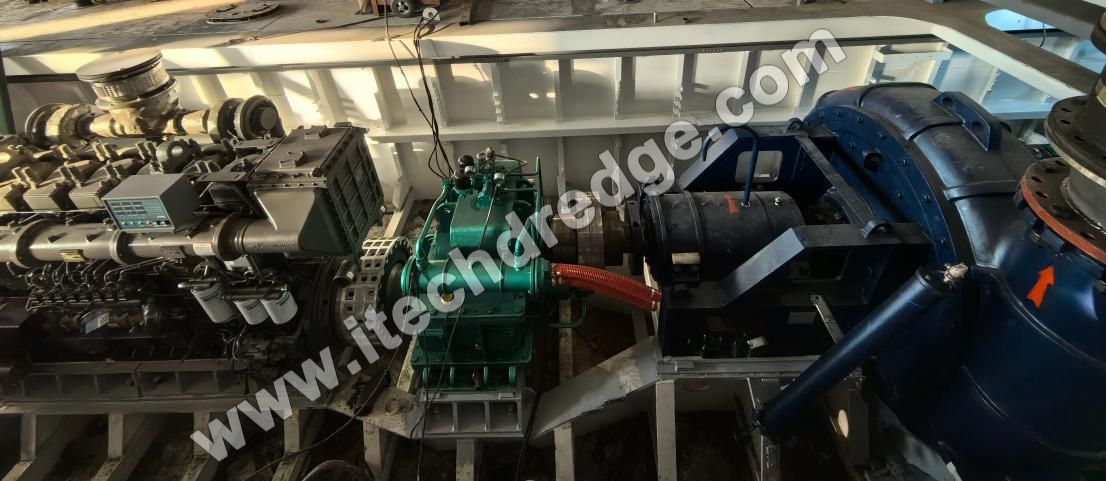

· Передача энергии: После генерации энергии ее необходимо передать на различные компоненты земснаряда. Для механических компонентов, таких как режущая головка и буровой насос, мощность часто передается через систему валов, шестерен и муфт. В случае гидравлических компонентов мощность передается через гидравлическую жидкость, в которой создается давление с помощью насосов, а затем используется для привода гидравлических двигателей и цилиндров. Электрически питаемые компоненты подключаются к источнику питания посредством электрических кабелей и систем управления. Система передачи мощности спроектирована таким образом, чтобы обеспечить подачу необходимого количества мощности к каждому компоненту с необходимой скоростью и крутящим моментом для эффективной работы.
Точное позиционирование и навигация имеют решающее значение для эффективного и безопасного выполнения дноуглубительных работ фрезерным земснарядом.

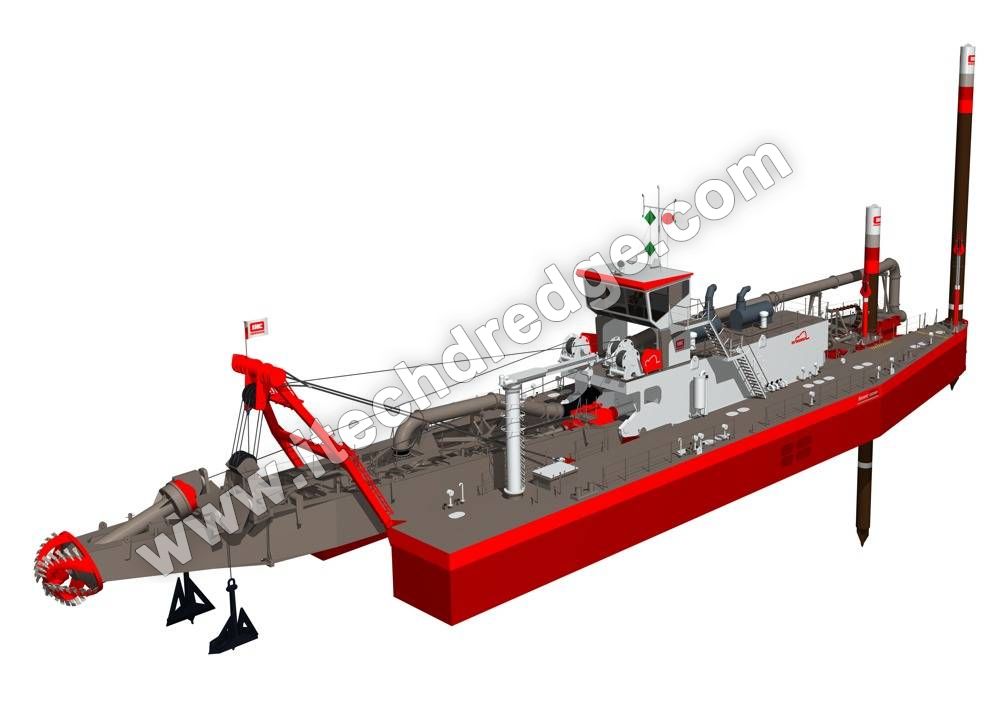

· Расположение: в земснарядах с фрезами используются различные методы позиционирования. Одним из распространенных методов является использование опорных столбов. Столбы для бурения представляют собой большие вертикальные столбы, которые опускают на дно водоема, чтобы закрепить земснаряд на месте. Затем земснаряд может поворачиваться вокруг опор для бурения во время драгирования. Некоторые земснаряды также используют якорную систему, в которой вокруг земснаряда размещается несколько якорей, удерживающих его на месте. Кроме того, современные фрезерные земснаряды часто оснащены технологией GPS (система глобального позиционирования). GPS позволяет оператору точно определять местоположение земснаряда в режиме реального времени. Эта информация используется для обеспечения работы земснаряда в пределах назначенной зоны дноуглубительных работ и для управления движением режущей головки и других компонентов.
· Навигация: Для самоходных фрезерных земснарядов системы навигации необходимы для перемещения между различными рабочими площадками. Эти системы включают в себя радар, который может обнаруживать другие суда и препятствия поблизости, а также навигационные карты, предоставляющие информацию о глубине воды, подводной топографии и других важных особенностях. Навигационная система также помогает оператору планировать маршрут земснаряда, чтобы избежать мелководья, камней и других опасностей.
Система управления и контроля фрезерного земснаряда является мозгом операции, позволяя оператору управлять всеми компонентами и обеспечивать плавность и эффективность дноуглубительных работ.

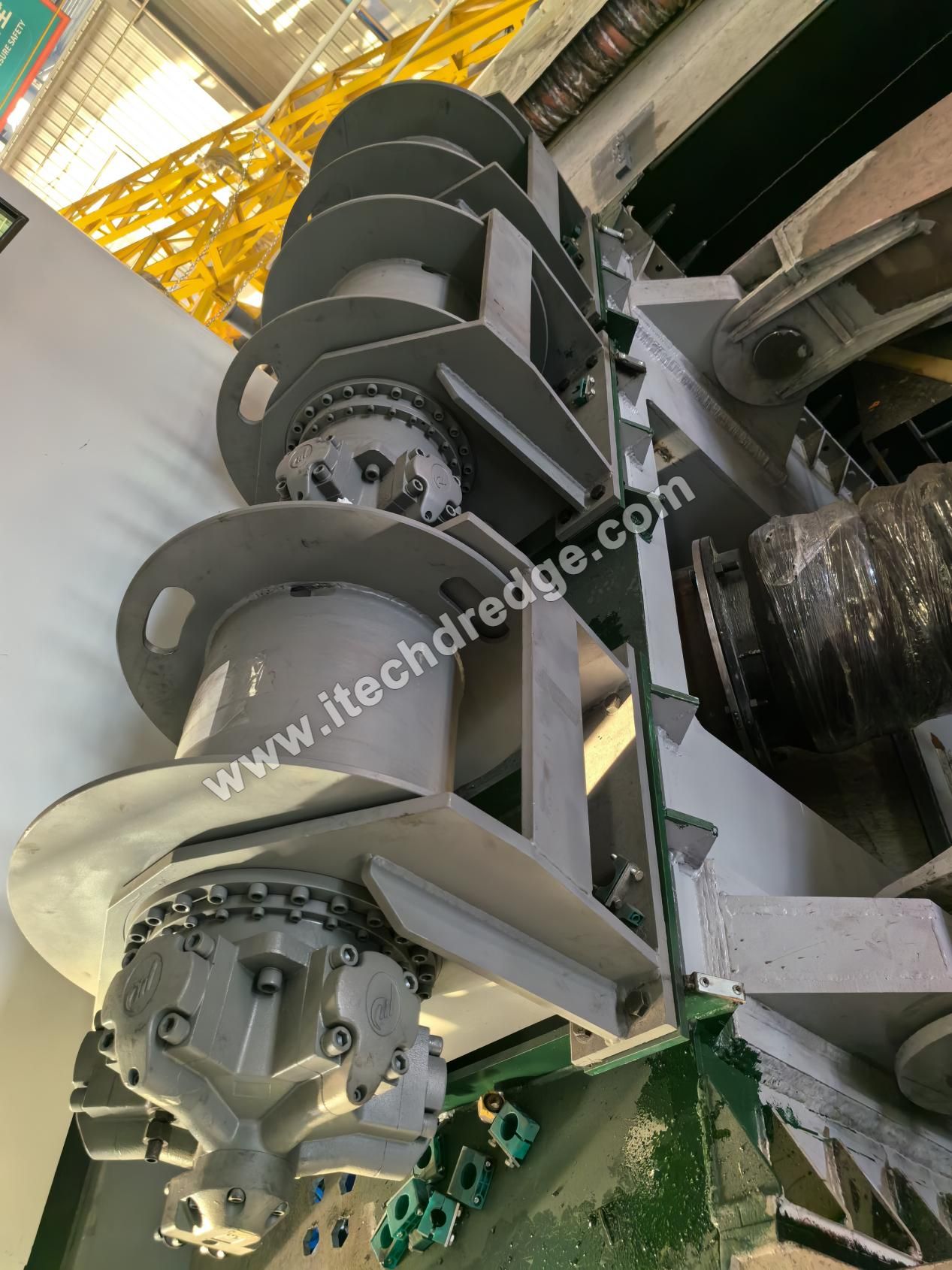

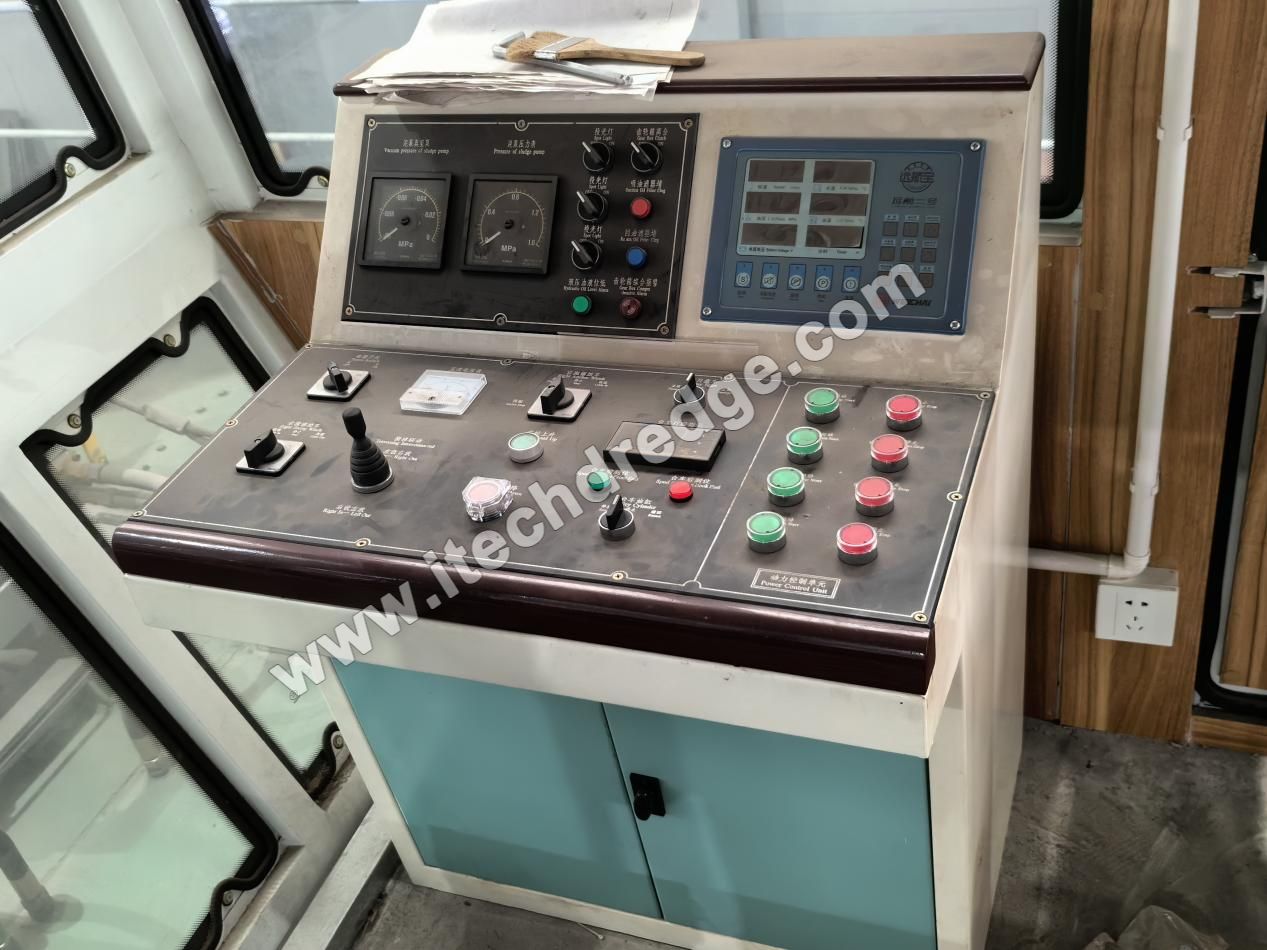

· Управление: Система управления позволяет оператору контролировать скорость и работу режущей головки, глубину режущей лестницы, расход бурового насоса и движение земснаряда. Это можно сделать через центральный пульт управления, расположенный в кабине оператора. Панель управления оснащена различными переключателями, рычагами и цифровыми дисплеями. В современных фрезерных земснарядах часто используются компьютерные системы управления. Эти системы обеспечивают более точный контроль и могут быть запрограммированы на выполнение определенных схем или последовательностей дноуглубительных работ. Например, оператор может настроить земснаряд на углубление определенного участка на определенную глубину, а затем автоматически перейти к следующему участку.
· Мониторинг: Система мониторинга отслеживает различные параметры работы земснаряда. Сюда входит контроль энергопотребления различных компонентов, давления и расхода в системе трубопроводов, температуры двигателей и других механизмов, а также положения земснаряда. Датчики установлены по всему земснаряду для сбора этих данных. Затем данные передаются на панель управления, где отображаются в режиме реального времени. Если какой-либо параметр выходит за пределы нормального диапазона, система мониторинга может подать сигнал тревоги, позволяя оператору немедленно принять корректирующие меры. Это помогает предотвратить выход оборудования из строя и обеспечить безопасность эксплуатации.
Земснаряд с фрезой представляет собой сложное и высокотехнологичное судно, каждый из его основных компонентов играет жизненно важную роль в общем процессе дноуглубительных работ. От корпуса, обеспечивающего устойчивость, до режущей головки, разбивающей осадок, и от бурового насоса, перекачивающего суспензию, до системы управления, управляющей всей операцией, — все эти компоненты работают в гармонии. Понимание этих компонентов важно не только для эксплуатации и технического обслуживания фрезерных земснарядов, но также для планирования и реализации успешных проектов дноуглубительных работ. Будь то поддержание судоходства на водных путях, создание новых земель для освоения или добыча ценных ресурсов с морского дна, фрезерные земснаряды продолжают оставаться незаменимыми инструментами в мире морского и водного строительства и обслуживания.
