В сфере дноуглубительных работ, которые имеют решающее значение для поддержания водных путей, мелиорации земель и различных прибрежных и внутренних строительных проектов, земснаряд с режущей головкой выделяется как универсальное и эффективное оборудование. Дноуглубительные работы, как правило, включают в себя удаление отложений, почвы, камней и других материалов со дна рек, озер, гаваней и дна океана. Земснаряд с режущей головкой произвел революцию в этом процессе, позволив выкапывать широкий спектр материалов в различных условиях окружающей среды.

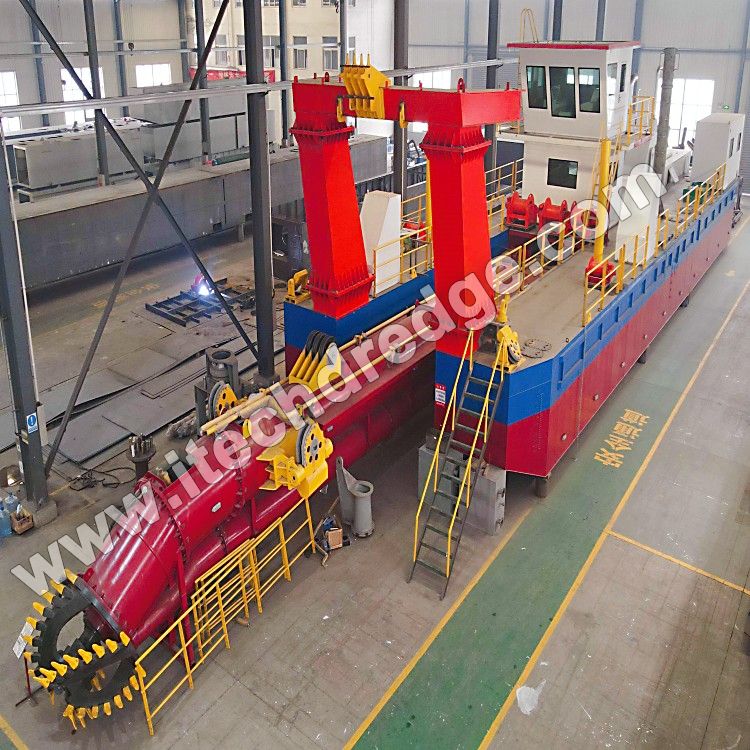

Земснаряд с режущей головкой — это тип дноуглубительного судна, оснащенного вращающимся режущим аппаратом, расположенным на впускном конце всасывающей трубы. Этот вращающийся резак, известный как режущая головка, предназначен для разрушения и разрыхления материалов на морском или речном дне, что облегчает их всасывание и транспортировку по системе трубопроводов. Земснаряд с режущей головкой можно рассматривать как сложный подводный экскаватор, который сочетает в себе функции резки и всасывания для выполнения дноуглубительных задач.

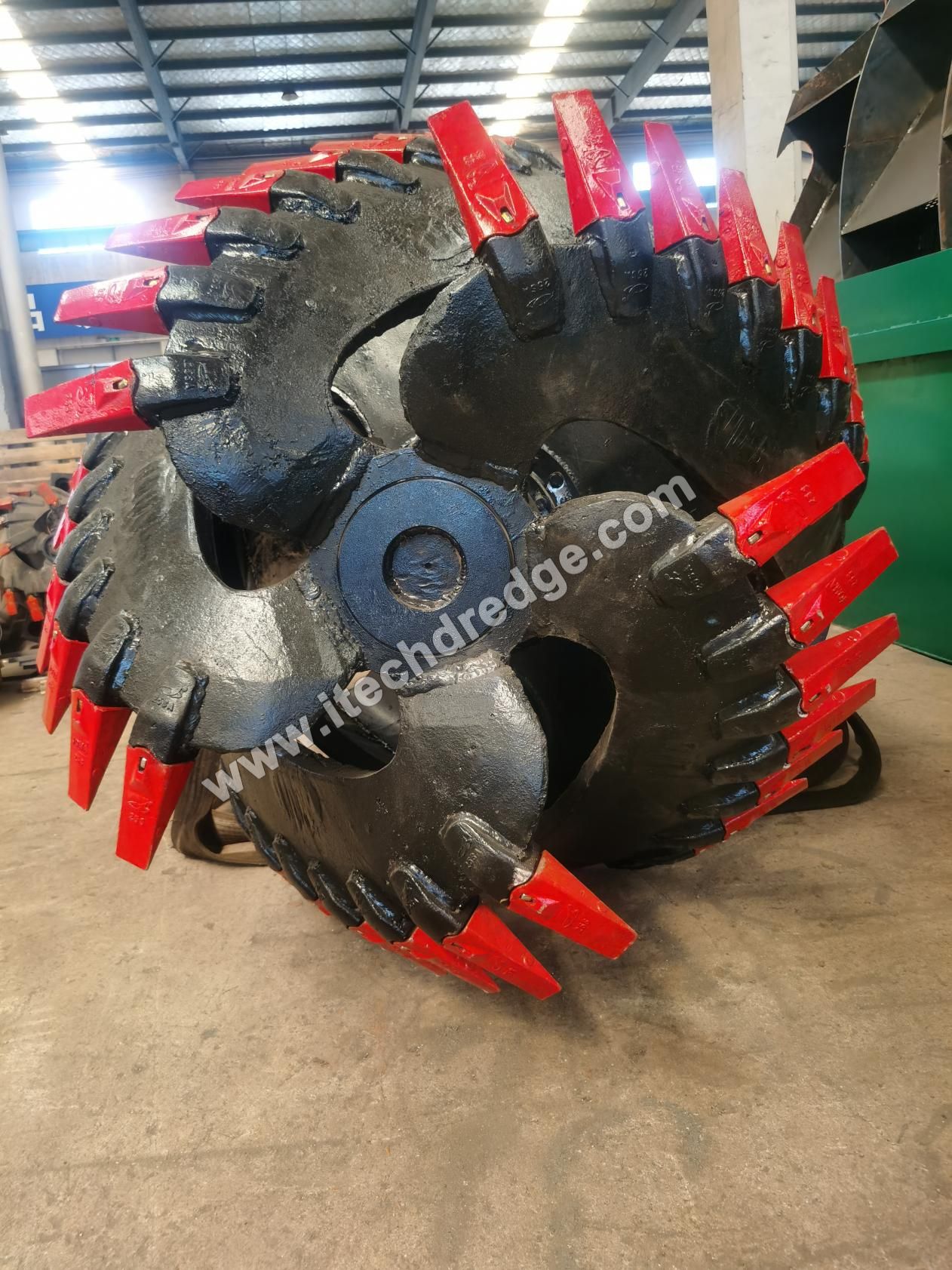

1. Режущая головка : это наиболее отличительная часть земснаряда с режущей головкой. Он состоит из центральной втулки, соединенной с гидравлической или механической системой привода землечерпалки. К ступице прикреплен ряд режущих зубьев или лезвий. Количество лопастей обычно колеблется от пяти до шести. Для разных типов почвы конструкция фрезерной головки различается. Например, при работе с твердыми материалами, такими как песчаник, коралл или мягкая порода, режущая головка имеет узкий конический контур для концентрации режущей силы. Он оснащен зубьями в форме пик-пойнта для измельчения твердых материалов. В случае связного грунта, такого как глина, режущая головка имеет относительно большой контур и может быть оснащена гладкими или зубчатыми режущими кромками или множеством мелких зубьев для предотвращения засорения. Для несвязных почв, таких как песок и гравий, режущая головка оснащена долотами или режущими кромками с большим объемом износа и легко заменяемыми деталями для решения проблемы износа.

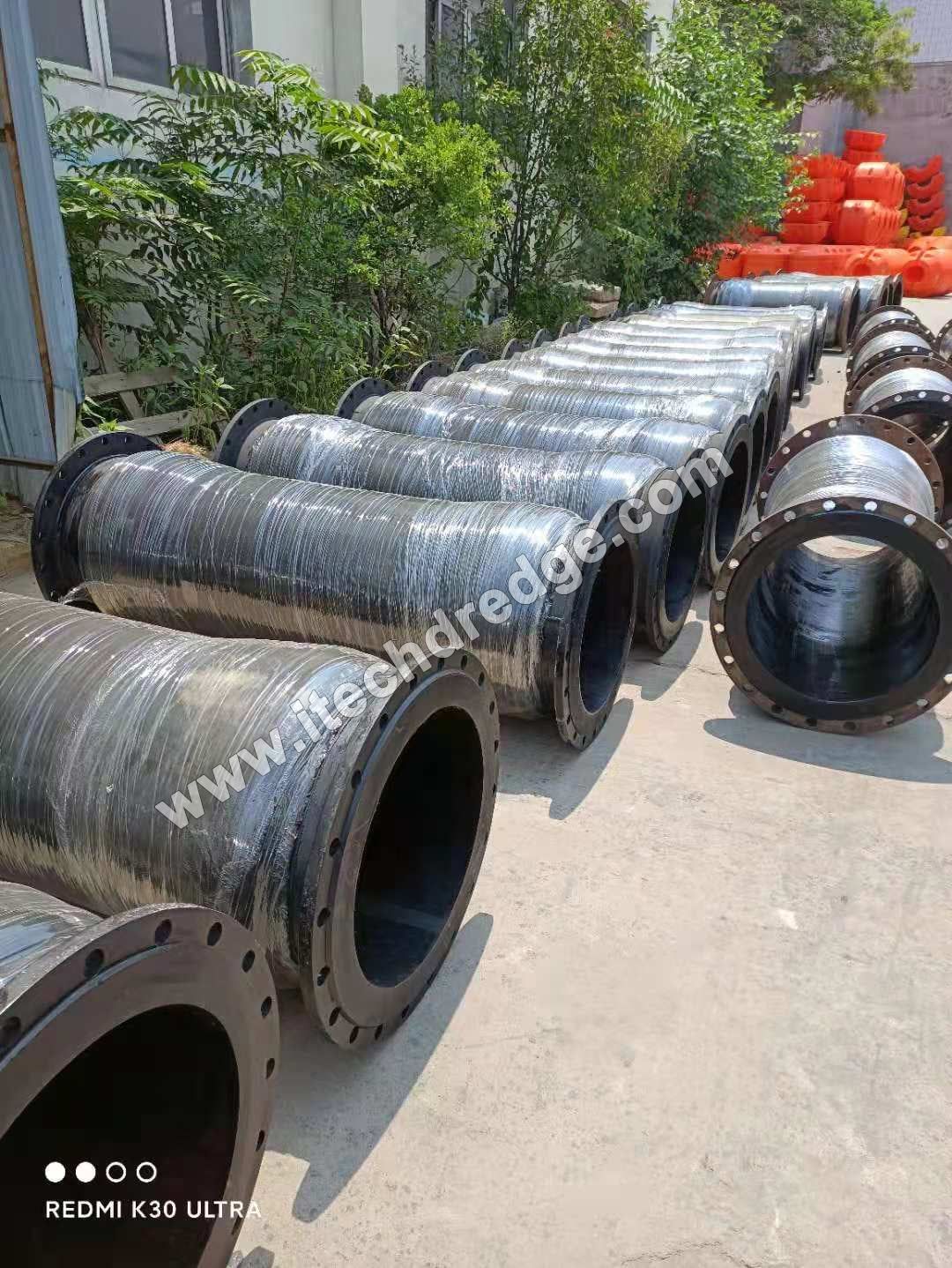

2. Всасывающая трубка: трубка большого диаметра, подсоединенная к режущей головке. Как только материалы разрыхляются режущей головкой, сила всасывания, создаваемая насосами земснаряда, втягивает воду, содержащую осадок, через эту трубу. Всасывающая труба предназначена для эффективной транспортировки суспензии (смесь воды и вынутых грунтов) из зоны резания в насосную систему.

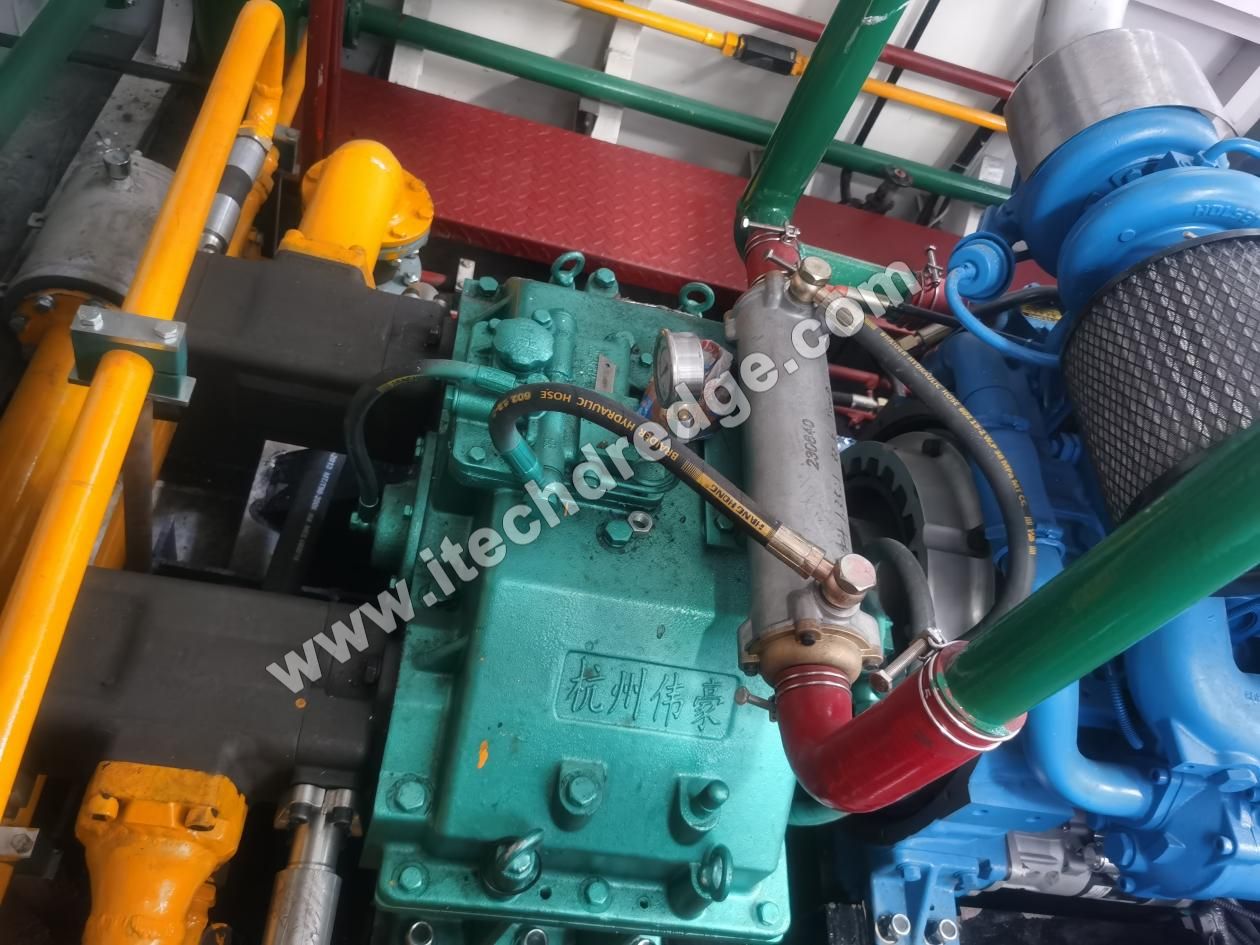

3. Гидравлические насосы: мощные насосы, создающие необходимое всасывание для перемещения суспензии по трубопроводу. Эти насосы являются важной частью работы экскаватора, поскольку они определяют скорость транспортировки вынутого грунта. Мощность гидравлических насосов влияет на расстояние, на которое можно перекачивать материал, а также на объем материала, который можно перекачать за единицу времени.

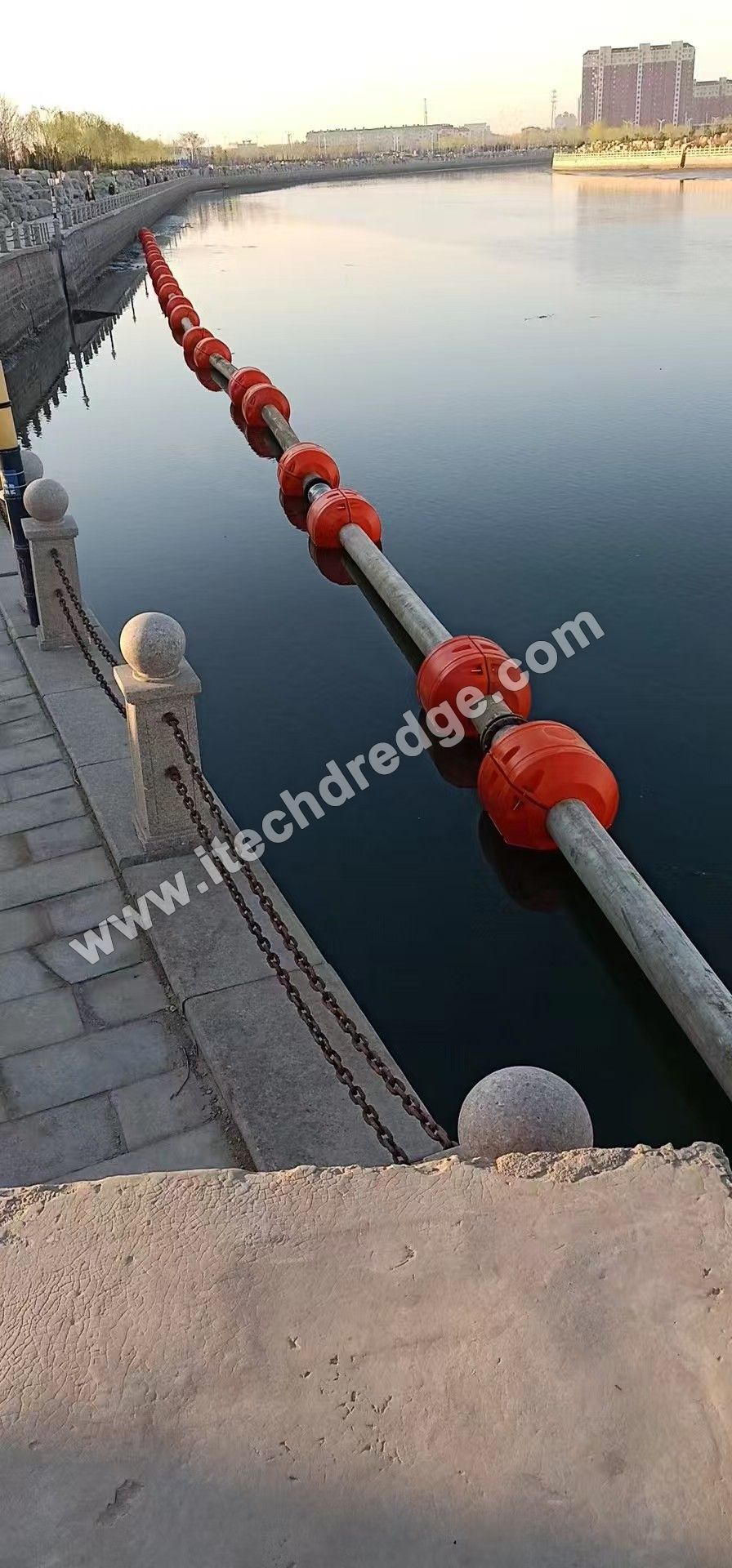

4. Плавучий трубопровод. Во многих случаях, особенно при удалении вынутого грунта в открытой воде или на большие расстояния, используется плавучий трубопровод. Этот трубопровод состоит из секций труб, установленных на понтонах. Понтоны удерживают трубопровод на плаву, а для удержания его на месте используются якоря. Плавучий трубопровод обеспечивает гибкость при проведении дноуглубительных работ, поскольку его можно адаптировать к разным глубинам воды и расстояниям от земснаряда до места захоронения.
5. Судно-земснаряд: платформа, на которой размещено все оборудование, включая систему привода режущей головки, гидравлические насосы и системы управления. Судно-земснаряд обеспечивает устойчивость всей операции и оснащено различными функциями, обеспечивающими безопасное и эффективное дноуглубление. Некоторые драги с режущей головкой являются самоходными, в то время как другим могут потребоваться буксиры для перемещения между местами дноуглубительных работ.
1. Процесс резки: режущая головка вращается на высоких скоростях с приводом от двигателя или электродвигателя. При вращении зубья или лезвия фрезы вгрызаются в осадок или камень на дне водоема. Вращение режущей головки создает режущее действие, которое разбивает материал на более мелкие кусочки. Конструкция режущей головки и скорость вращения регулируются в зависимости от типа извлекаемого материала. Например, более твердые материалы требуют более высокой силы резания и, возможно, потребуется, чтобы режущая головка вращалась с меньшей скоростью, чтобы обеспечить эффективное дробление.
2. Всасывание и транспортировка. Как только материалы разрыхляются и разбиваются на более мелкие фрагменты, гидравлические насосы создают силу всасывания на всасывающем конце всасывающей трубы. Пульпа, состоящая из воды и вынутых грунтов, затем всасывается во всасывающую трубу. Мощные насосы проталкивают пульпу по системе трубопроводов, которая может включать в себя плавучий трубопровод и, при необходимости, дополнительные береговые трубопроводы для отвода на суше. Расстояния трубопроводного транспорта могут варьироваться в широких пределах. При типичных дноуглубительных работах длина трубопровода может достигать примерно 3 миль, но при коммерческой рекультивации земель или операциях по засыпке расстояния могут достигать 15 миль. В таких случаях вдоль трубопровода устанавливаются несколько подкачивающих насосов для поддержания потока суспензии.
3. Расположение и движение: земснаряды с режущей головкой обычно оснащены двумя кормовыми опорами. Во время работы одну скважину опускают в русло реки или моря, чтобы она служила точкой поворота. Земснаряд раскачивается из стороны в сторону, используя бур в качестве центра, а тросы, прикрепленные к якорям с каждой стороны, контролируют боковое движение. Для движения вперед шпунт правого борта после поворота в левый борт опускается, а затем поднимается. Затем драгу поворачивают обратно к правому борту от центральной линии разреза. Этот процесс повторяется для продвижения драги в зону раскопок.

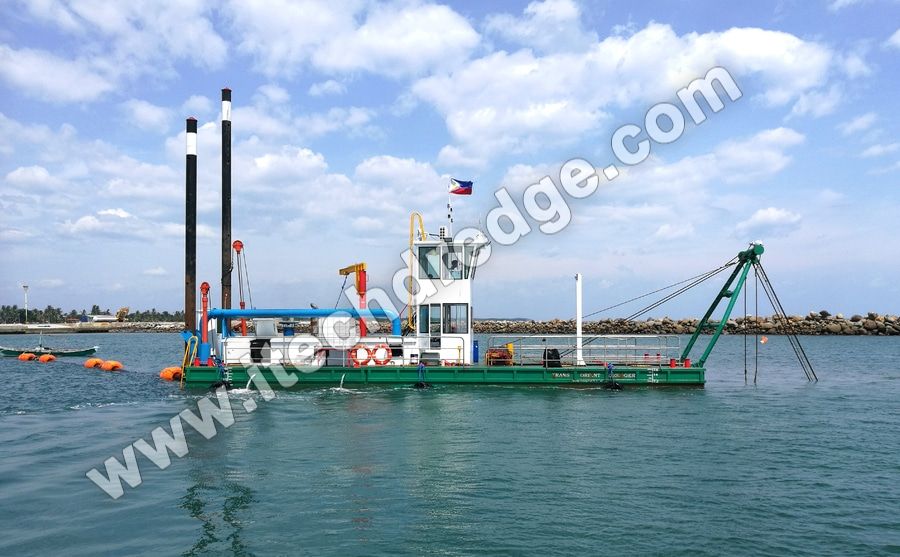

1. Обслуживание портов и гаваней: драги с режущей головкой широко используются для поддержания глубины портов и гаваней. Со временем в этих районах накапливаются отложения из-за естественных процессов, таких как приток рек и приливные движения. Земснаряд с режущей головкой может эффективно удалить этот осадок, гарантируя, что суда смогут безопасно заходить в порты и выходить из них. Его также можно использовать для расширения каналов или углубления причалов для размещения более крупных судов.
2. Мелиорация земель. В прибрежных районах проекты мелиорации земель часто реализуются для создания новых земель для различных целей, таких как городское развитие, промышленные парки или строительство аэропортов. Земснаряды с режущей головкой играют жизненно важную роль в этих проектах, извлекая материалы с морского дна и транспортируя их в назначенную зону рекультивации. Возможность перекачивания вынутого материала на большие расстояния делает их пригодными для создания масштабных мелиоративных объектов.
3. Дноуглубительные работы на реках и каналах. Реки и каналы необходимо регулярно дноуглублять, чтобы сохранить их судоходность и предотвратить наводнения. Земснаряды с режущей головкой можно использовать для удаления отложений, накопившихся в руслах рек и на дне каналов. Их также можно использовать для очистки каналов от мусора и растительности, улучшая поток воды.
4. Горная промышленность и разработка карьеров. В некоторых случаях драги с режущей головкой используются при добыче полезных ископаемых, особенно для подводной добычи полезных ископаемых, таких как песок, гравий и некоторые типы руд. Режущая головка может разбить труднодоступные отложения на морском или речном дне, а затем земснаряд может транспортировать ценные материалы на поверхность для дальнейшей переработки.

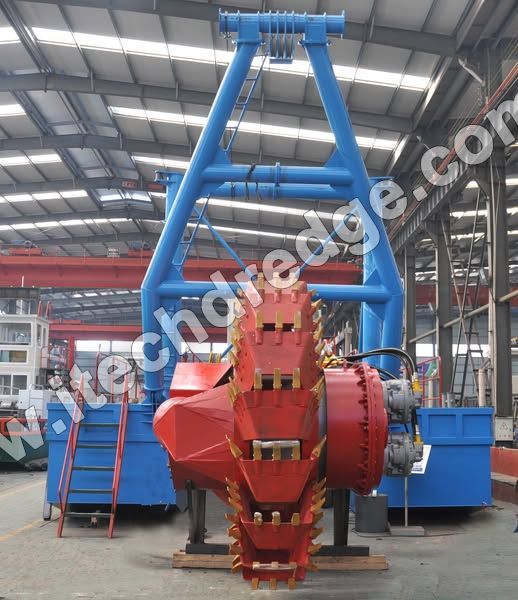

1. Универсальность: земснаряды с режущей головкой могут выкапывать широкий спектр материалов: от мягкого ила и глины до твердых горных пород. Это делает их пригодными для различных дноуглубительных работ в различных условиях окружающей среды, будь то спокойная внутренняя река или суровая прибрежная зона.
2. Высокая эффективность: непрерывный цикл работы режущей головки в сочетании с мощной насосной системой позволяет удалять большие объемы материала за относительно короткое время. Возможность работать непрерывно без частых остановок для разгрузки, как и в случае некоторых других способов дноуглубления, существенно повышает производительность.
3. Транспортировка материалов на большие расстояния: они могут перекачивать вынутый грунт на большие расстояния, что является основным преимуществом для проектов, требующих утилизации материалов в определенных местах, вдали от места проведения дноуглубительных работ, например, в проектах мелиорации земель, где материал необходимо транспортировать на новый земельный участок.
4. Точность: контролируемая работа режущей головки и возможность регулировки глубины выемки грунта обеспечивают точную выемку грунта. Это имеет решающее значение для проектов, требующих строгого соблюдения определенных требований к глубине и контуру, например, при строительстве подводных фундаментов или создании искусственных рифов.
1. Проблемы на открытой воде: На открытой воде с высокими волнами жесткое крепление трапа (на котором установлены режущая головка и всасывающая труба) к земснаряду может вызвать проблемы в эксплуатации. Режущая головка может погрузиться в осадок под действием волн, создавая чрезмерные ударные нагрузки на лестницу. Кроме того, безопасность персонала и оборудования может оказаться под угрозой в суровых условиях открытой воды.
2. Мобильность. Многие традиционные земснаряды с режущей головкой не являются самоходными. Это означает, что для перемещения между разными местами дноуглубительных работ требуются большие буксиры. Процесс мобилизации может занять много времени и средств, особенно для проектов, требующих частого перемещения драги.
3. Отложения – специфические проблемы: При работе со средним и крупным песком в реках с быстрым течением земснаряды с режущей головкой сталкиваются с трудностями. Удерживать земснаряд на месте при работе вверх по течению может быть непросто, так как рабочий буровой снаряд может соскользнуть из-за размывающего воздействия. При работе ниже по течению материал, разрыхленный режущей головкой, может не эффективно втягиваться во всасывающее отверстие, что приводит к образованию песчаного валика или бермы перед земснарядом.
4. Опасности при навигации. На небольших и загруженных водных путях и в гаванях трубопровод от земснаряда с режущей головкой может создать проблемы с навигацией для других судов. Наличие трубопровода может ограничить движение лодок и кораблей, требуя тщательной координации, а иногда и принятия временных мер по управлению движением.
В заключение отметим, что земснаряд с режущей головкой является очень важным и универсальным оборудованием в дноуглубительной отрасли. Несмотря на свои ограничения, его преимущества с точки зрения универсальности, эффективности и возможности транспортировки материалов на большие расстояния делают его важным инструментом для широкого спектра дноуглубительных работ, от обслуживания водных путей до создания новых земель. Поскольку технологии продолжают развиваться, усовершенствования конструкции земснарядов с режущей головкой, вероятно, устранят некоторые из этих ограничений, что еще больше повысит их производительность и полезность в будущем.
