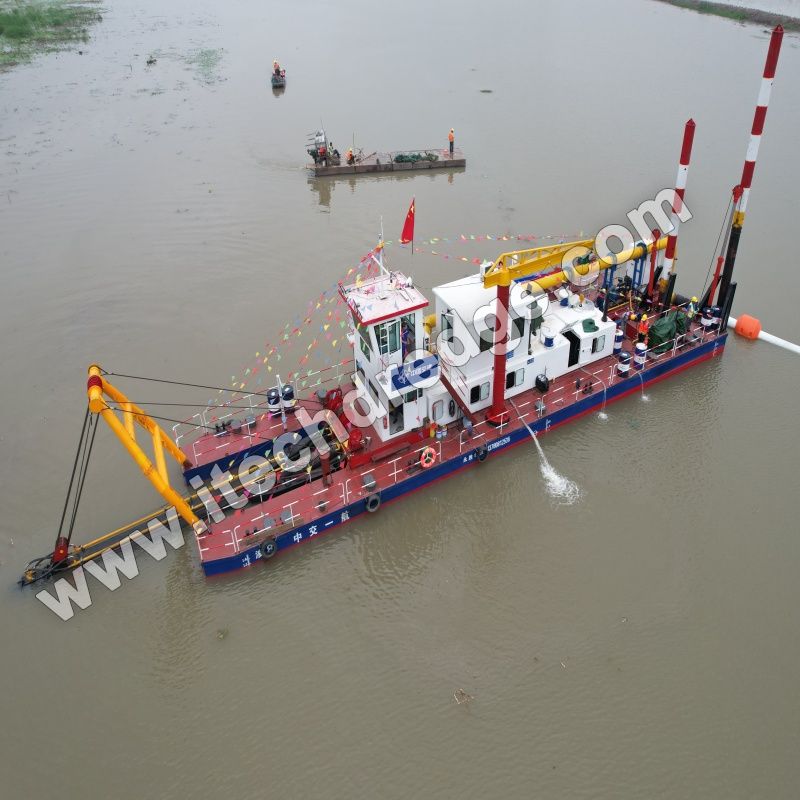

Земснаряд — это специализированное судно или машина, предназначенная для выкапывания, транспортировки и утилизации отложений, почвы, песка или других материалов из подводной среды, такой как реки, гавани, океаны и озера. Дноуглубительные работы играют решающую роль в поддержании судоходных водных путей, строительстве прибрежной инфраструктуры (например, портов, искусственных островов), мелиорации земель и восстановлении окружающей среды. Принцип работы земснаряда существенно различается в зависимости от его типа, при этом каждая конструкция оптимизирована для конкретных задач. Ниже приводится углубленный анализ основных механизмов наиболее распространенных типов земснарядов.

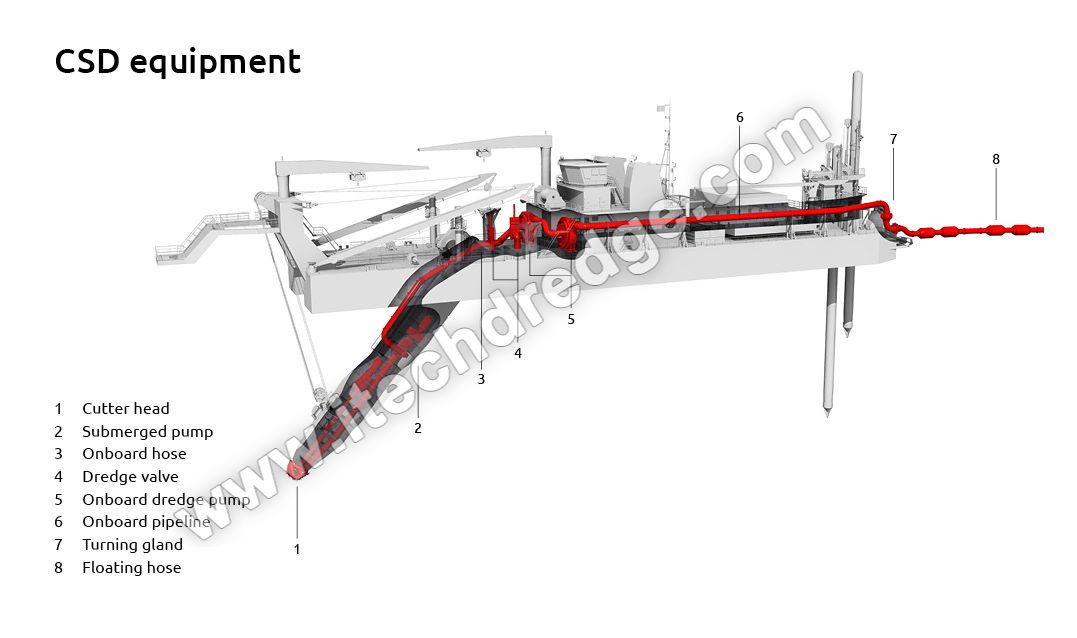

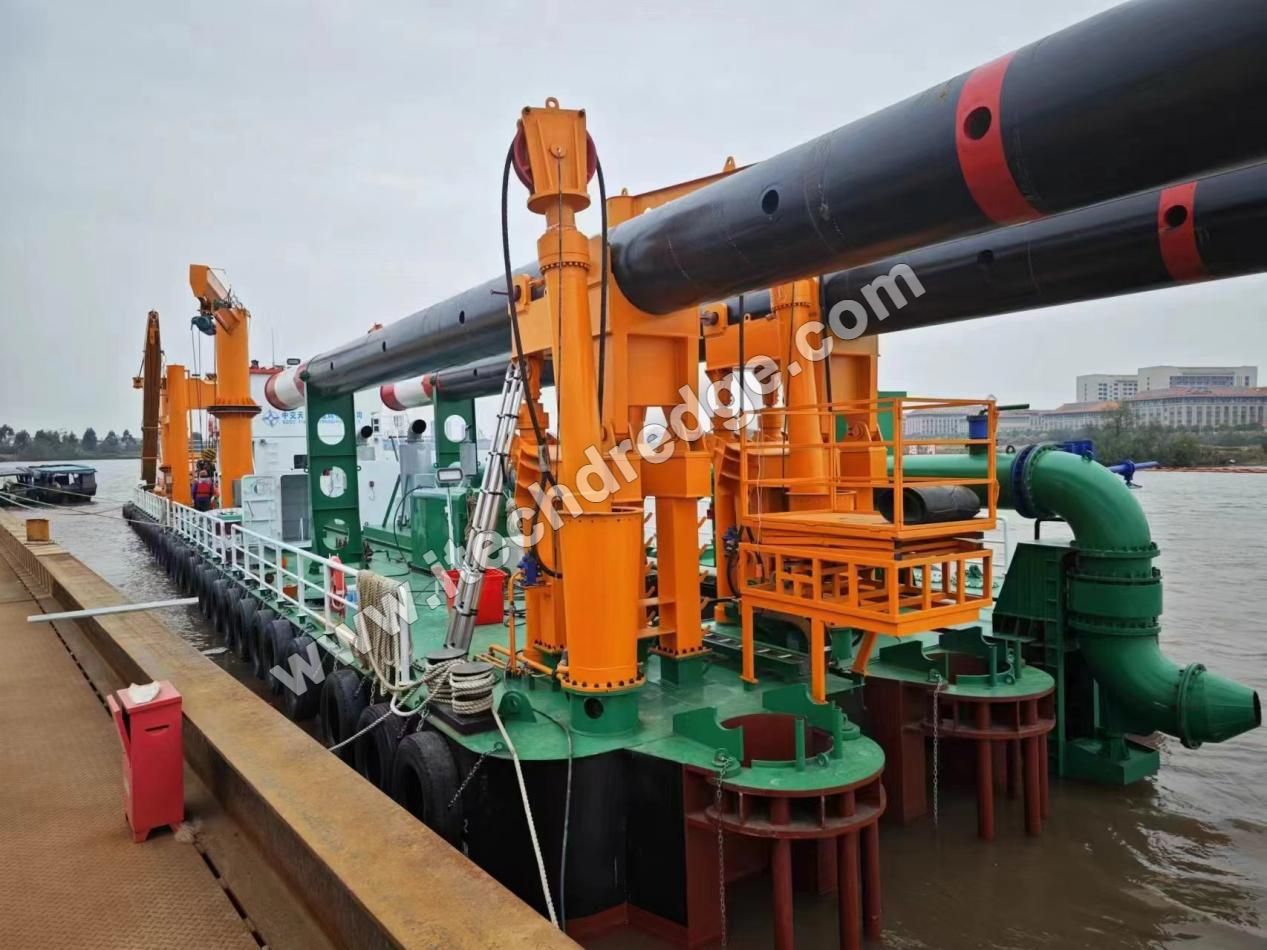

Структура и основные компоненты:
· Режущая головка: вращающийся барабан с зубьями в передней части земснаряда, предназначенный для разрушения твердых отложений (например, глины, песка или мягкой породы).
· Всасывающая труба: соединяет режущую головку с насосной системой, транспортируя вынутый материал в виде суспензии (смесь осадка и воды).
· Центробежный насос: создает всасывание, чтобы протянуть суспензию через трубу и продвинуть ее к месту разгрузки.
· Сливной трубопровод: Сеть труб (часто плавающих или погружённых), по которым суспензия транспортируется в зону захоронения или рекультивации.
Рабочий принцип:
1. Разрушение отложений: режущая головка вращается с высокой скоростью, разрезая и перемешивая морское или речное дно, разбивая отложения на более мелкие частицы. Этот шаг имеет решающее значение для плотных материалов, таких как уплотненная глина или камень.
2. Образование суспензии: поскольку режущая головка разрушает осадок, вода смешивается с частицами, образуя суспензию, которую легче транспортировать.
3. Всасывание и перекачивание. Центробежный насос создает эффект вакуума, втягивая суспензию через всасывающую трубу. Крыльчатка насоса ускоряет суспензию, преобразуя кинетическую энергию в энергию давления для перемещения ее по трубопроводу.
4. Транспортировка и утилизация. Навозная жижа перекачивается по сливному трубопроводу, часто на большие расстояния (до нескольких километров), в такие места, как мелиоративные площадки или водоемы. Вода постепенно отделяется от осадка, который оседает, образуя новую сушу.
Пример применения:
Земснаряды с фрезами широко используются в крупномасштабных проектах, таких как строительство острова Пальма Джумейра в Дубае, где они выкапывают и транспортируют миллионы кубических метров песка для формирования искусственных островов.

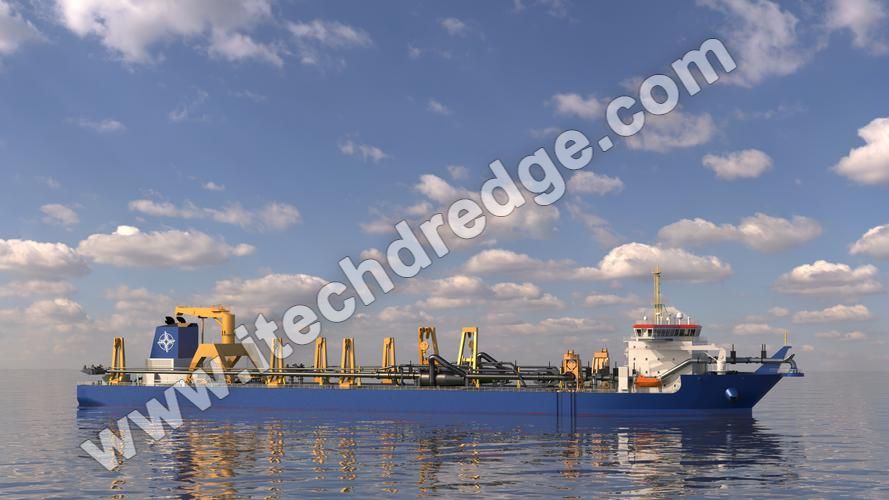

Структура и основные компоненты:
· Бункер: Большой внутренний отсек для хранения внутри корпуса судна, предназначенный для хранения выкопанных отложений.
· Всасывающие трубы земснаряда: подводные трубы с насадками, которые создают всасывание для всасывания осадка в бункер.
· Перекачивающие головки: специализированные насадки, которые могут включать в себя резак для разрушения плотных отложений перед всасыванием.
· Система разгрузки: клапаны или насосы, которые высвобождают осадок из бункера под действием силы тяжести или механическим способом.
Рабочий принцип:
1. Навигация и позиционирование. TSHD перемещается к месту проведения дноуглубительных работ и закрепляется или использует системы динамического позиционирования (DP) для сохранения своего положения.
2. Всасывающие земляные работы: тягач опускается на морское дно, а всасывающие трубы создают поток воды и осадков в бункер. Перетаскивающая головка может вибрировать или резать, разрыхляя плотные материалы.
3. Заполнение бункера: Бункер постепенно заполняется смесью осадка и воды. Судно может отрегулировать балласт (цистерны для воды) для сохранения устойчивости во время погрузки.
4. Транспортировка и разгрузка. Как только бункер заполняется, TSHD отправляется на место утилизации. Осадок выбрасывается через донные краны (для сыпучих материалов) или откачивается по трубопроводу (для более контролируемого размещения, например, при мелиорации земель).
Пример применения:
TSHD идеально подходят для обслуживания судоходных каналов, например, в порту Роттердама, где они регулярно удаляют отложения, чтобы обеспечить глубоководный доступ для больших грузовых судов.

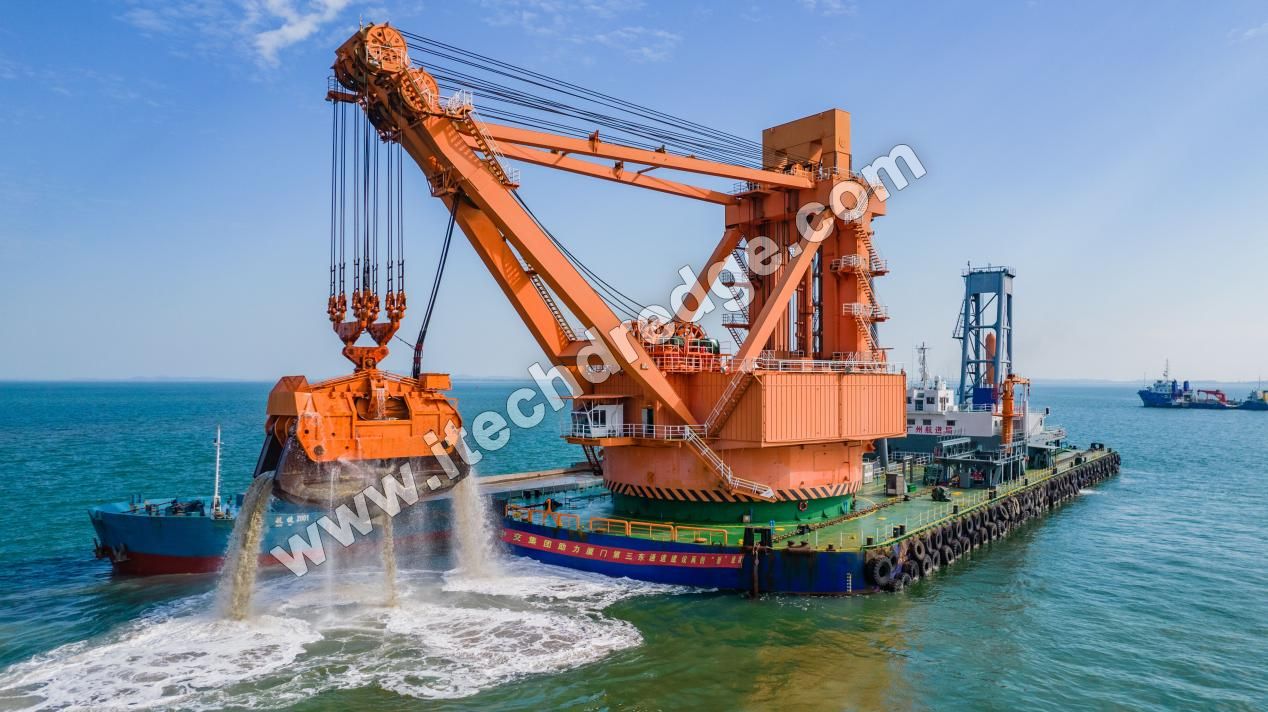

Структура и основные компоненты:
· Стрела крана: Высокая шарнирно-сочлененная стрела, установленная на судне и способная подниматься над водой.
· Грейферное ведро: ведро-раскладушка с открывающимися и закрывающимися челюстями, предназначенное для сбора осадков.
· Система лебедки: двигатели и тросы, которые контролируют движение стрелы крана и грейферного ковша.
Рабочий принцип:
1. Расположение: грейферный земснаряд закрепляется рядом с рабочей площадкой, а стрела крана выдвигается над участком, подлежащим дноуглубительным работам.
2. Развертывание ковша: Грейферный ковш опускается на морское дно с открытыми челюстями.
3. Раскопки: Оказавшись на морском дне, челюсти закрываются, задерживая осадок внутри. Лебедочная система поднимает ковш из воды.
4. Транспортировка и утилизация: Стрела крана раскачивается над палубой судна (или близлежащей баржи) и открывает ковш, чтобы выпустить осадок. Для утилизации материал может быть перегружен на баржу или непосредственно сброшен в специально отведенное место.
Пример применения:
Грейферные земснаряды используются для небольших проектов или территорий, требующих точных раскопок, таких как удаление мусора из гаваней или дноуглубительные работы вокруг чувствительных морских сооружений.
Структура и основные компоненты:
· Лестница из ведер: цепь соединенных между собой ведер, установленных на вращающемся рычаге, аналогичном конвейерной ленте.
· Приводной механизм: двигатели, которые вращают ковшовую лестницу, обеспечивая непрерывную работу.
· Система желоба или конвейера: переносит осадки из ведер в точку разгрузки.
Рабочий принцип:
1. Расположение лестницы: лестница с ковшами опускается на морское дно, а ковши погружаются в воду.
2. Непрерывные раскопки. По мере вращения лестницы каждое ведро зачерпывает осадок и переносит его вверх. Осадок попадает в желоб или на конвейерную ленту.
3. Транспортировка материала: Конвейерная система перемещает осадок в сливной трубопровод или непосредственно на баржу для транспортировки.
4. Продвижение: Земснаряд медленно движется вперед по мере выемки грунта по ковшовой лестнице, образуя непрерывную траншею.
Пример применения:
земснаряды с ковшовой лестницей используются в крупномасштабных проектах каналов, таких как расширение Суэцкого канала, где они эффективно удаляют огромное количество отложений на большие расстояния.

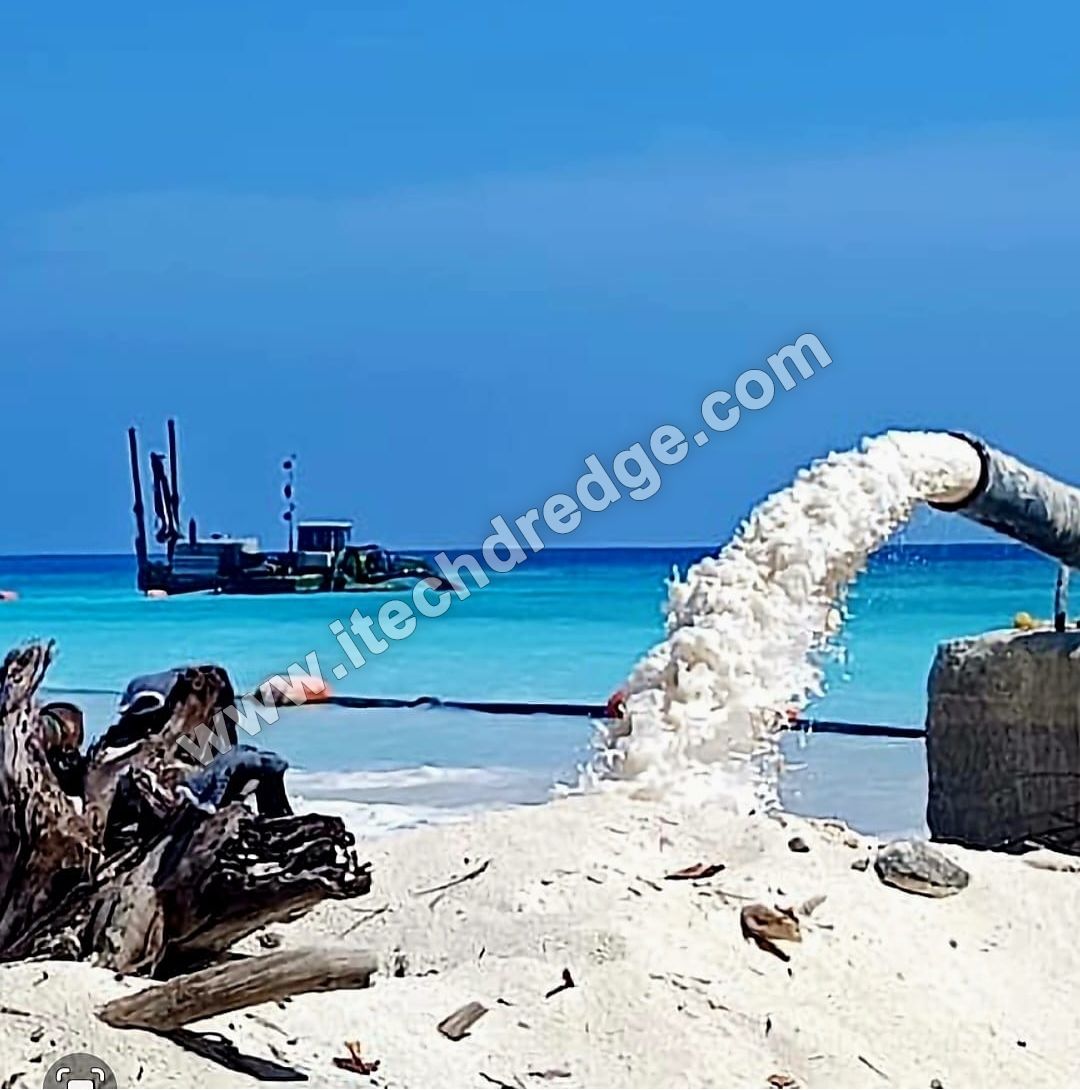

· Вязкость суспензии: соотношение осадка и воды в суспензии влияет на ее скорость потока. Земснаряды регулируют мощность всасывания и впрыск воды для поддержания оптимальной вязкости (обычно 15–40% осадка по объему) для эффективной транспортировки.
· Гидравлика трубопровода: при проектировании нагнетательных трубопроводов учитываются такие факторы, как диаметр трубы, длина и изменение высоты, чтобы минимизировать трение и предотвратить осаждение отложений. Например, земснаряды с фрезами могут использовать подкачивающие насосы вдоль трубопровода для поддержания давления.
· Системы якоря: Традиционные земснаряды используют якоря и лебедки для удержания позиции, в то время как современные суда используют системы DP, которые используют подруливающие устройства и GPS для поддержания точного местоположения, что необходимо для точных раскопок.
· Технология съемки: гидролокатор и GPS используются для составления карты морского дна перед дноуглубительными работами, гарантируя, что судно нацелится на правильные участки и избежит подводных препятствий.

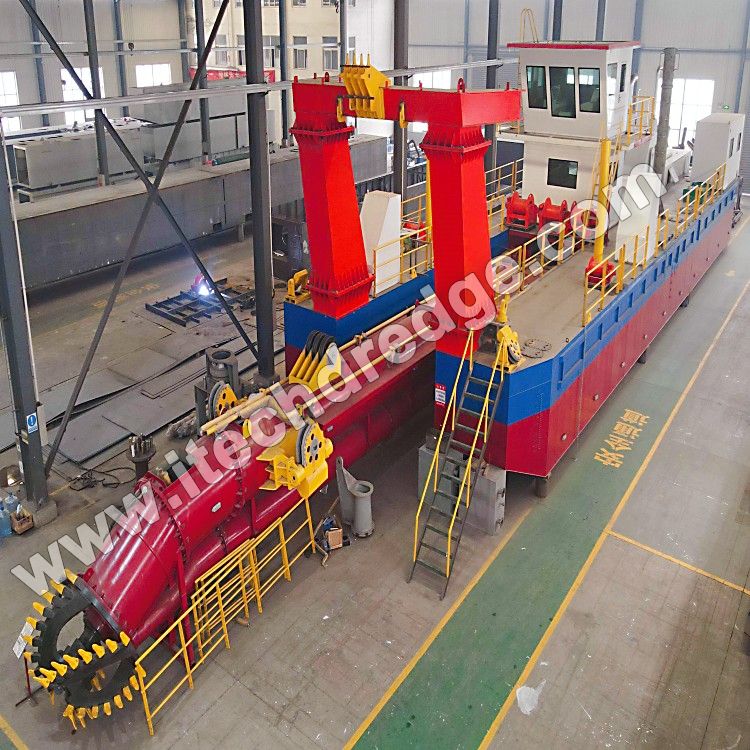

Автоматизация и искусственный интеллект:
· Автономные земснаряды используют датчики и алгоритмы искусственного интеллекта для оптимизации маршрутов раскопок, снижения энергопотребления и минимизации человеческих ошибок.
· Анализ данных в режиме реального времени позволяет операторам регулировать параметры дноуглубительных работ (например, скорость фрезы, мощность всасывания) для достижения максимальной эффективности.
Экологически чистый дизайн:
· Экологичные земснаряды оснащены системами замкнутого цикла, предотвращающими утечку отложений, что снижает воздействие на морские экосистемы.
· Появляются электрические земснаряды, позволяющие минимизировать выбросы углекислого газа, особенно в прибрежных районах со строгими экологическими нормами.
Глубоководные дноуглубительные работы:
· Специализированные глубоководные земснаряды могут работать на глубине до 3000 метров, используя дистанционно управляемые транспортные средства (ROV) для оказания помощи при земляных работах в экстремальных условиях.
· Расширение порта: Порт Шанхая использует фрезерные земснаряды для углубления каналов, что позволяет заходить в порт более крупным контейнерозамам.
· Мелиорация земель: Сингапур использовал TSHD и CSD для расширения площади своих земель более чем на 25% с 1960-х годов, в первую очередь для городского развития.
· Восстановление окружающей среды: Земснаряды используются для удаления токсичных отложений из загрязненных водных путей, таких как река Гудзон в США, где загрязненная почва выкапывается и безопасно утилизируется.

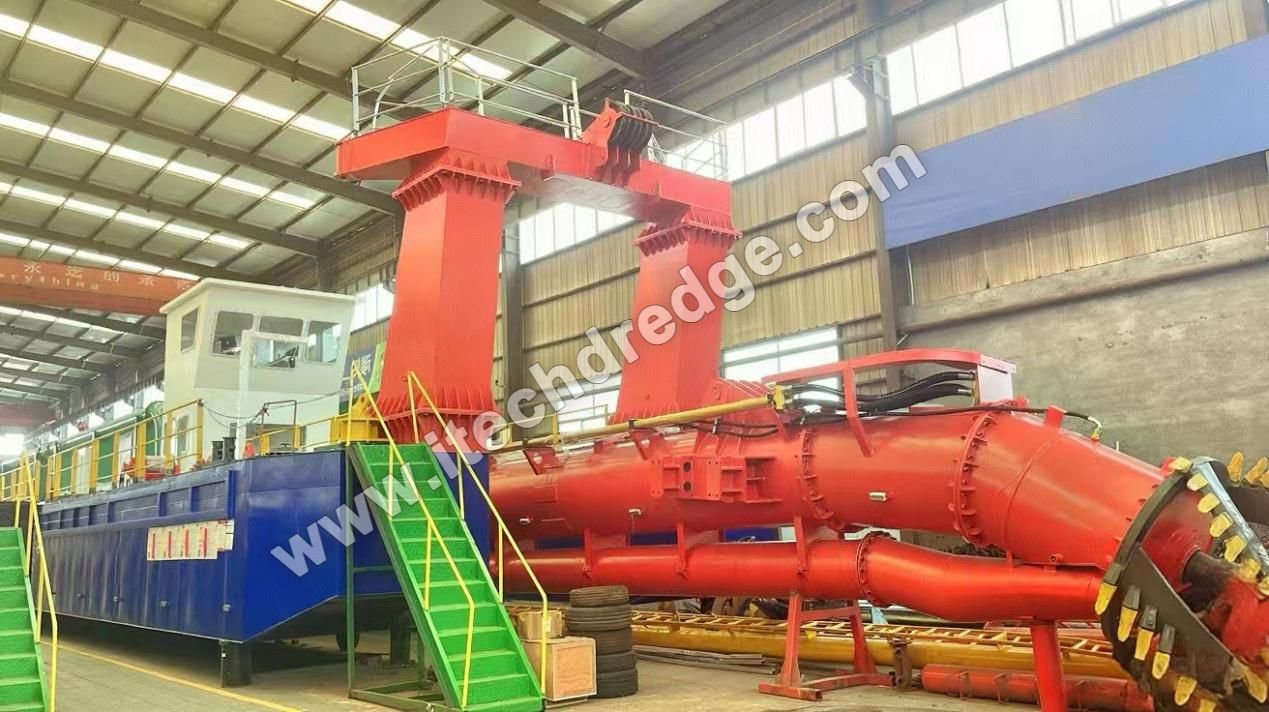

· Воздействие на окружающую среду: Дноуглубительные работы могут нарушить морскую среду обитания, вытеснить виды и привести к выбросу загрязняющих веществ. Современные проекты требуют обширной оценки воздействия на окружающую среду (ОВОС) для смягчения этих последствий.
· Геотехническая сложность: Твердые отложения или подводные камни требуют специального оборудования, например, режущих головок с усиленными зубьями или взрывчатых веществ (в редких случаях).
· Стоимость и логистика: Крупномасштабные проекты дноуглубительных работ предполагают высокие капитальные затраты, включая эксплуатацию судов, прокладку трубопроводов и удаление отложений.
Земснаряды превратились из простых ручных экскаваторов в сложные, технологически продвинутые машины, обусловленные потребностями глобальной инфраструктуры и управления окружающей средой. Их принципы работы сочетают в себе машиностроение, гидродинамику и точную навигацию для решения некоторых из самых сложных задач морского строительства. Поскольку изменение климата и урбанизация стимулируют спрос на устойчивость прибрежных зон и расширение земель, дноуглубительная отрасль будет продолжать внедрять инновации, отдавая приоритет эффективности, устойчивости и минимальному воздействию на окружающую среду.
Будь то углубление морских путей, создание новых островов или очистка загрязненных вод, земснаряды остаются незаменимыми инструментами в стремлении человечества формировать и поддерживать наши отношения с водными путями мира.
