Режущий всасывающий дедер (CSD) представляет собой очень универсальный, стационарный сосуд для дноуглубительных работ, предназначенный для выкопания твердых почв, камня, песка и глины. Его основные компоненты представляют собой мощную вращающуюся головку , установленную на лестнице спереди, всасывающая труба, проходящая через лестницу, и центробежные насосы. Голова резака ослабит и фрагментирует материал морского дна. Одновременно всасывающая труба, расположенная рядом с резаком, втягивает ослабленную смесь (суспензию) в трубу. Мощные насосы драги затем переносят эту суспензию на большие расстояния через плавучий трубопровод в назначенный участок утилизации, такой как зоны мелиорации, расположение глубоких океана или назначенные средства для содержания. CSD закрепляют себя, используя шестер на корме и качающиеся лебедки, прикрепленные к якорам или каретам шпионов по бокам, что позволяет им методично выкапывать в дуге. Они преуспевают в проектах точных дноуглубительных работ, требующих удаления сложных материалов.
ITECH поставляет всасывающий всасывающий дедер, реактивное всасывание, питьевое всасывание и амфибийный многофункциональный дедер, производство и услуги в судах дноуглубительных работ, оборудовании для дноуглубительных цен и аксессуарах в бизнес -бизнес -бизнесах, сотрудничество в сотрудничестве с клиентами, сообществами и поставщиками по всему миру для установления Dreed -Business Business.
CSD являются фундаментальными инструментами в крупных проектах по строительству и техническому обслуживанию морских средств по всему миру:
Разработка/углубление порта и гавани: создание новых бассейнов, углубление каналов доступа и причалов для более крупных судов.
Рекулирование земли: предоставление огромного количества песка и заполнения материала для создания новой земли (аэропорты, промышленные зоны, расширение городских работ).
Строительство и техническое обслуживание канала: строительство новых каналов (например, Suez, Panama Moprades) и обслуживание существующих.
Обучение реки и борьба с наводнениями: углубление, расширение и выпрямление рек для улучшения пропускной способности и навигации.
Прибрежная защита и питание на пляже: горнодобывающий оффшорный песок для пополнения разрушенных пляжей и строительства прибрежной защиты.
Траншещение трубопровода и кабеля: резка точных траншей на морском дне для установки инфраструктуры.
Экологические дноуглубительные работы: точное удаление загрязненных отложений для восстановления (требует тщательного контроля).
Добыча: извлечение ценных минералов, таких как олово, бриллианты или золото из подводных отложений.

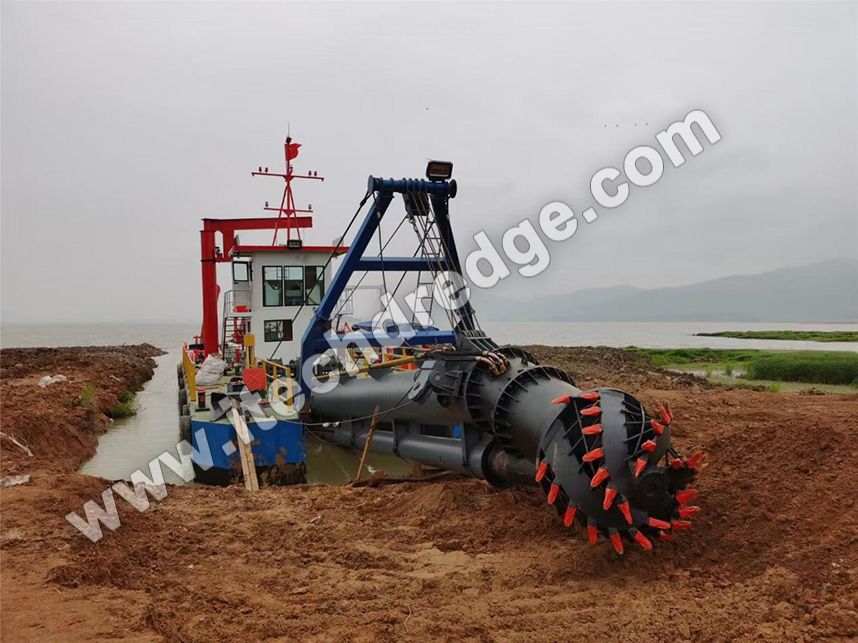

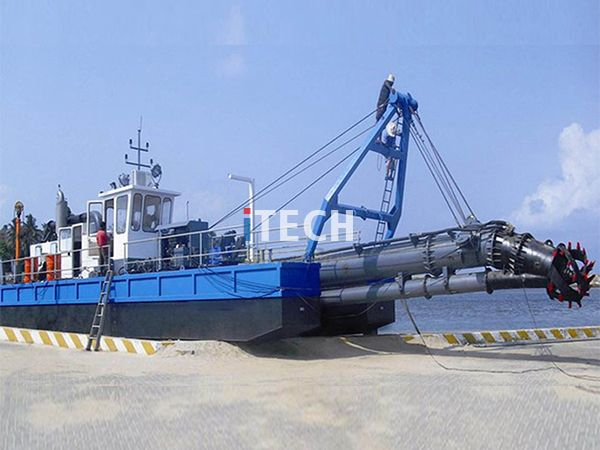

Термин 'Каттер -всасывающий Dredger 300 ' обычно относится к модели CSD, характеризующейся его дноуглубительным показателем в диаметре разряда, которая составляет приблизительно 300 мм диаметром внутреннего разряда.
' 300' В CSD 300 обычно ссылается на выходной диаметр разряда . Это соглашение об именах указывает на класс размера/мощности Dredger:
CSD = стационарный Dredger, который разрезает, отстой и накачивает отложения через трубопроводы.
CSD 300 = режущий всасывающий дедер с 300 выходом ~ мм .
| Модель | Дноуглубительная способность | Глубина дноуглубения | Всасывание/разрядная труба Диа. | Двигатель (S) мощность |
| CSD-200 | 500 м 3 /ч | 1-5 м | 200/200 мм | 160-300 кВт |
| CSD-250 | 800 м 3 /ч | 1-8 м | 250/250 мм | 200-400 кВт |
| CSD-300 | 1200 м 3 /ч | 1-12 м | 300/300 мм | 400-600 кВт |
| CSD-400 | 2200 м 3 /ч | 1,5-14 м | 400/400 мм | 700-1200 кВт |
| CSD-500 | 3500 м 3 /ч | 1,5-15 м | 600/500 мм | 1100-1600 кВт |
| CSD-650 | 5000 м 3 /ч | 1,5-18 м | 650/650 мм | 2200-2500 кВт |
| CSD-700 | 7000 м 3 /ч | 1,5-20 м | 750/700 мм | 2800-3500 кВт |
Ключевые характеристики: диапазон глубины раскопок ~ 10-15 м, общая установленная мощность 400-600 кВт, способная обрабатывать почвы средней стороны (жесткая глина, выветриваемая порода, плотный песок), часто оснащенные стандартной головкой резака и транспортируемая в секциях для сборки на месте. Идеально подходит для технического обслуживания портов, средней мелиорации и речных проектов.
Конструкция всасывания всасывания резак: режущий всасывающий Dredger CSD Дизайн фокусируется на эффективных раскопках, транспортировке материалов, стабильности и маневренности:
Корпус/Понтон: обеспечивает плавучесть и стабильность, часто с плоским дном.
Лестница: сильная наклонная структура, опускающаяся от лука, поддерживающая головку резака, всасывающий рот и часто подводные насосы.
Резак: вращающаяся сборка с режущими инструментами (зубы, лезвия, выборы), адаптированная к типу почвы. Приводится в движение мощным резаком (электрическим или гидравлическим).
Всасывающая труба и рот: расположено сразу за головой резака, чтобы впитать раздутую суспензию.
Насосы драги: центробежные насосы (1 или более на борту и/или 1 подводной насос вблизи всасывания и) создают вакуум для всасывания и давления для переноса трубопровода.
Расточительный трубопровод: плавающие или погруженные трубы, несущие суспензию на место утилизации.
Система SPUD: центральный полюс Spud (работающий Spud), опускаемый в корте, действует как точка поворота.
Качающиеся лебедки, подключенные к боковым якорям или вспомогательным спискам ( 'Spud Carriages '). Потяните сосуд в дугу вокруг рабочего шнуса.
Мост и управляющая комната: дома навигации, управление процессом дноуглубительных работ и системы мониторинга.

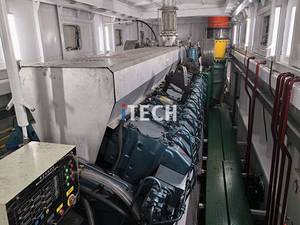

Электростанция: дизельные двигатели или генераторы, обеспечивающие мощность для всех систем (резак, насосы, лебедки, двигатели, нагрузка на отель).
Ключевые функции определяют CSD:
Способность разрезать твердые материалы: уникальная способность фрагментировать породу, жесткую глину и консолидированные почвы через вращающуюся головку резака.
Точные раскопки: может точно использовать определенные уклоны и профили, используя расширенное позиционирование и контроль глубины.
Непрерывная работа: раскопки, отстой и насос материал в непрерывном процессе.
Транспортировка на дальние расстояния: способный перекачивать суспензию на очень больших расстояниях (километры) через трубопроводы.
Метод стационарных дноуглубительных работ: якоря через Spud и качаются дуги, что обеспечивает тщательное покрытие области.
Универсальность: адаптируется к широкому спектру типов почв и типов проектов с помощью изменений головы и инструмента.
Автономный: несет собственное оборудование для раскопок, перекачки и позиционирования.
Китай является мировым лидером на рынке CSD Cutter Dredger Dredger:
Основные производители: доминирующие доминирующие компании CCCC (China Communications Construction Company), в частности, Shanghai Zhenhua Heavy Industries (ZPMC) и CCCC Tianjin Drendging Co., Ltd .. Другие включают CSSC, HDEC.
Масштаб и инновации: построить крупнейший и самый мощный в мире CSDS (например, Tian Kun Hao - 6600 кВт резак, глубина 35 м). Вкладывайте значительные средства в исследования и разработки для автоматизации, эффективности и технологий резаков.
Внутренний спрос: массовые внутренние инфраструктурные проекты (Belt & Road, расширение порта, островное здание в SCS) приводят спрос и обеспечивают реальные испытания.
Глобальный экспортер: Китайские CSD экспортируются по всему миру, сильно конкурируя за цену и технологии. Суда по снабжению для крупных международных подрядчиков по дноуглубительным выводу и иностранных правительств.
Технологическое мастерство: разрабатывайте расширенные функции, такие как интеллектуальные системы управления дноуглубительным выходом, тяжелые скальные головки и экологически чистые дизайны.
Государство: значительная государственная поддержка подпитывает рост отрасли и глобальную конкурентоспособность.

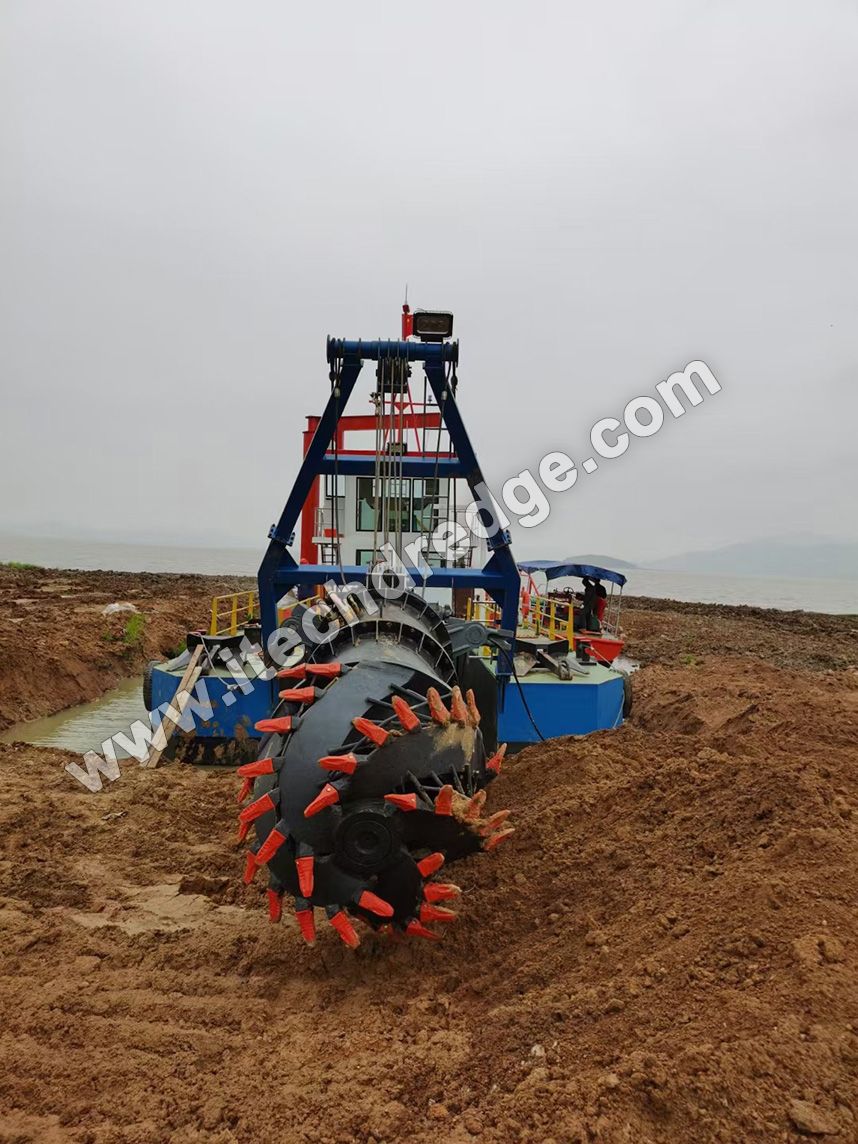

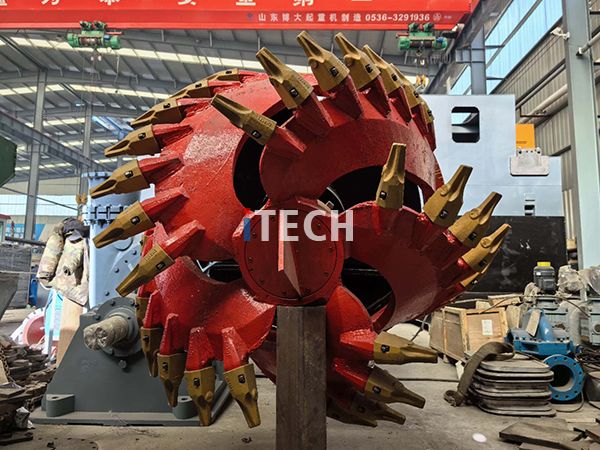

Головка резака : закаленные стальные лезвия с регулируемым вращением (0–30 об / мин) для жестких отложений.

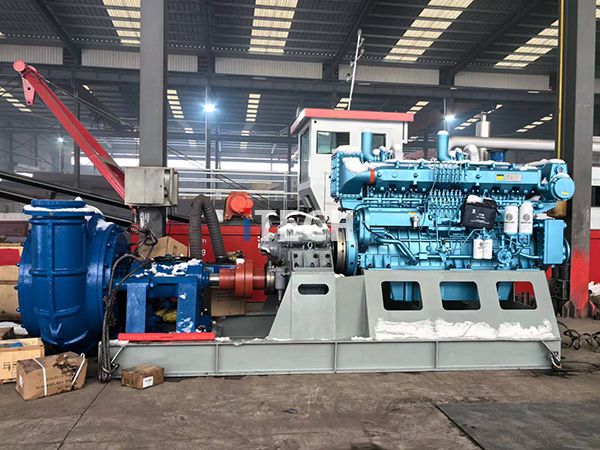

Насосная система : 500 кВт центробежный насос с 1200-1500 м⊃3;/час.
Позиционирование : двойные шестерни и лебедки для точного позиционирования (± 0,5 млн. Точность).

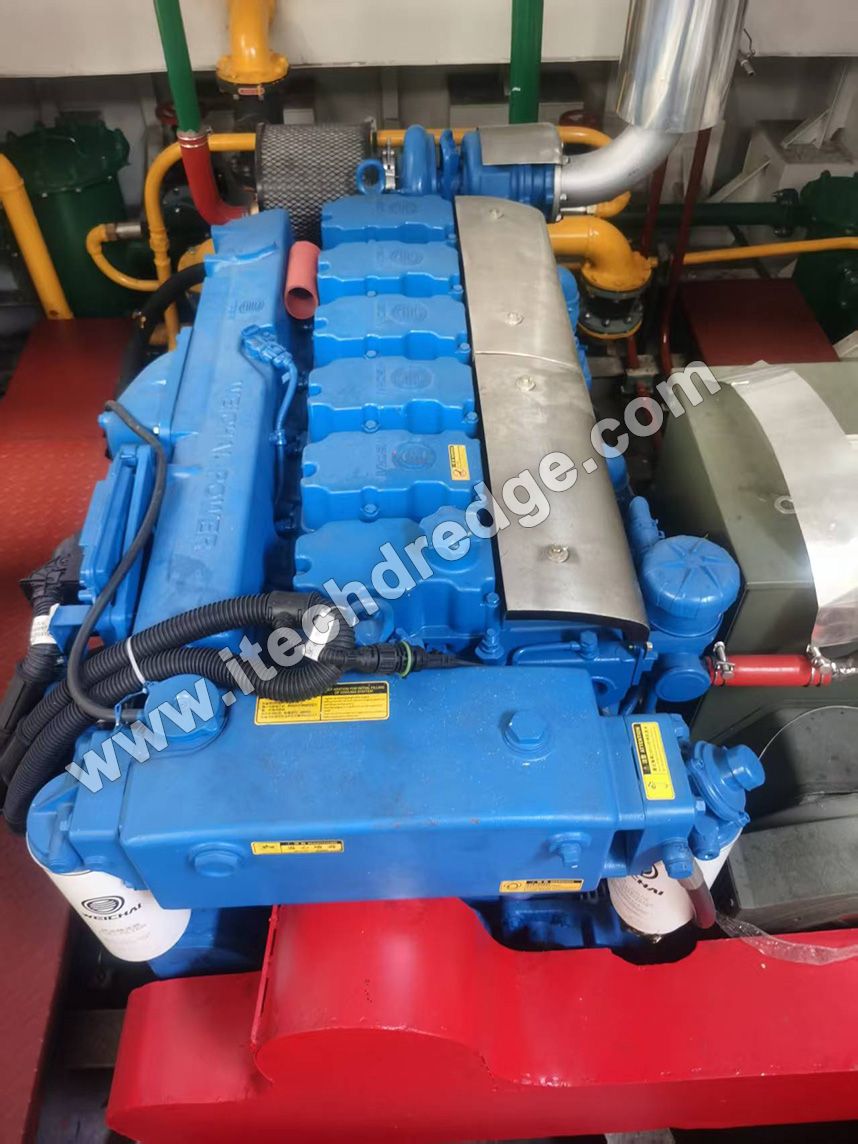

Сила : Морской дизель (Cat/Cummins/Weichai/Mitsubishi/Deutz) двигатель с низким потреблением топлива.
Управление : автоматизированные ICS (интегрированная система управления) с мониторингом в реальном времени.
Безопасность : датчики против Collision, отключение аварийного отключения и устойчивые к коррозии покрытия.
Эффективность : выемки1200-1500 м⊃3;/час, сокращая время дноуглубительных работ на 40% по сравнению с экскаватором.
Универсальность : адаптируется к изменяющимся отложениям с помощью заменяемых ножных зубов.
Мобильность : модульные понтоны для быстрой разборки и транспорта,
Экологично : минимизирует мутность с закрытыми системами суспензии.
Низкий OPEX : автоматизированные элементы управления сокращают затраты на рабочую силу; Прочные компоненты уменьшают техническое обслуживание.
Тяжелый , высокий коэффициент концентрации, превосходное разрешение на частиц и длинное расстояние
Гидравлическая система: оптимальная конфигурация мощности и гидравлической единицы (менее эксплуатационные расходы)
Double Powerfu L Auger Drive (бесконечно для и назад)
Высокий рабочий диапазон лестницы с дноугргированием аутригера
Эффективная конструкция в присадке резак может быть изменена для различной ситуации
Легкий доступ ко всем частям, особенно насосной насос .
Система пресноводного охлаждения
Безопасно и легко эксплуатировать
Индивидуальный дизайн: может быть разработан и изготовлен в соответствии с вашими требованиями
Режущий всасывающий Dredger CSD300 может быть применен в области разнообразных сред:
Порты и гавани : поддерживает навигационные каналы, удаляя ситуацию и углубляя причалы.
Управление рекой : восстанавливает поток воды через выдачу, предотвращает наводнения и реабилитирует экосистемы.
Земля -мелиорация : извлекает материалы морского дна для проектов прибрежных заполнений, создавая стабильные основы для строительства.
Горнодобывающие и агрегаты : урожай песок, гравий и драгоценные минералы из русло рек или оффшорных отложений.
Исправление окружающей среды : очищает загрязненные отложения (например, промышленный ил) посредством точных дноуглубительных работ.
Инфраструктурные проекты : готовит траншеи для трубопроводов/кабелей и конструкций ирригационных каналов.
Его компактный размер позволяет доступ к ограниченным районам, таким как пристань для яхт или водохранилищ, в то время как надежная производительность подходит для крупномасштабной прибрежной техники. Мониторинг в реальном времени обеспечивает минимальные экологические нарушения, что делает его идеальным для чувствительных зон.
