Каттерные всасывающие деджеры (CSD) являются стационарными дноуглубительными судами, известными своей точностью, универсальностью и эффективностью при раскопок подводной местности. В отличие от Dredgers Dredgers, CSDS закрепляют себя через шестерские столбы и качаются в боковом направлении, чтобы разрезать материал в определенной дуге.
CSD500 представляет собой электростанцию среднего размера, разработанную для проектов, требующих надежных производительности в различных условиях почвы-от мягкого ила до закаленной глины и сломанной породы. Комбинируя вращающуюся головку резака с системой всасывания высокой емкости, он смещает материал и транспортирует его через трубопроводы для участков утилизации. Идеально подходит для углубления канала, строительства портов и восстановления окружающей среды, баланс CSD500 Мобильности, электроэнергии и
Точность эксплуатации, что делает его краеугольным камнем современных флотов дноуглубительных работ.
CSD500 превосходит в различных сценариях:
Разработка порта и гавани: углубление навигационных каналов, строительство причалов и сохранение бассейнов гавани.
Рекулирование земли: перекачивание песка/суспензии для создания новых прибрежных суши.
Исправление окружающей среды: удаление загрязненных отложений с минимальным экологическим нарушением.
Трубопровод/кабельный траншеи: разрезание точных траншей с морским дном для инфраструктуры.
Техническое обслуживание реки и канала: восстановление глубины водного пути для борьбы с наводнениями или навигации.
Манер: извлечение подводных минералов или хвостов.
Его адаптивность к ограниченным пространствам и сложным почвам делает его незаменимым для инфраструктуры и экологических проектов.
CSD прослеживают их происхождение до конца 1800-х годов, когда доминируют пастовые ковшовые деджеры. Основные инновации пришли в 1874 году с первым гидравлическим CSD с механическим резаком для разрыва сплоченных почв. К 1950 -м годам дизельные двигатели и гидравлические системы заменили пара, обеспечивая более глубокие сокращения и более высокую эффективность. 1980-е годы представили компьютеризированное управление, позиционирование GPS и экологически чистые дизайны. CSD500 воплощает в себе это наследие, интегрируя цифровую автоматизацию с прочным механическим дизайном для решения задач 21-го века, таких как урбанизация и инфраструктура, сжимающие климат.
CSD500 работает через циклический процесс:
Якорь: позиционируется с использованием шесбрных столбов (один фиксированный, один мобильный) и вспомогательные якоря.
Резка: вращающаяся фрагменты головки резака почвы на глубине до 15-20 метров.
Всасывание: центробежные вакуумы насоса ослабили материал в трубопровод.
Покачивание: Лебедки тянут судно в боковом направлении вокруг шпателя, покрывая дугу 40–60 °.
Добавление: карета Spud 'Прогулки ' Деджеры вперед 1–5 метров за цикл свинга.
Утилизация: суспензии проводятся на обозначенные участки (например, зоны мелиорации или баржи).
Этот метод обеспечивает непрерывную работу с точностью миллиметрового класса.
| Модель | Дноуглубительная способность | Глубина дноуглубения | Всасывание/разрядная труба Диа. | Двигатель (S) мощность |
| CSD-200 | 500 м 3 /ч | 1-5 м | 200/200 мм | 160-300 кВт |
| CSD-250 | 800 м 3 /ч | 1-8 м | 250/250 мм | 200-400 кВт |
| CSD-300 | 1200 м 3 /ч | 1-12 м | 300/300 мм | 400-600 кВт |
| CSD-400 | 2200 м 3 /ч | 1,5-14 м | 400/400 мм | 700-1200 кВт |
| CSD-500 | 3500 м 3 /ч | 1,5-15 м | 600/500 мм | 1100-1600 кВт |
| CSD-650 | 5000 м 3 /ч | 1,5-18 м | 650/650 мм | 2200-2500 кВт |
| CSD-700 | 7000 м 3 /ч | 1,5-20 м | 750/700 мм | 2800-3500 кВт |

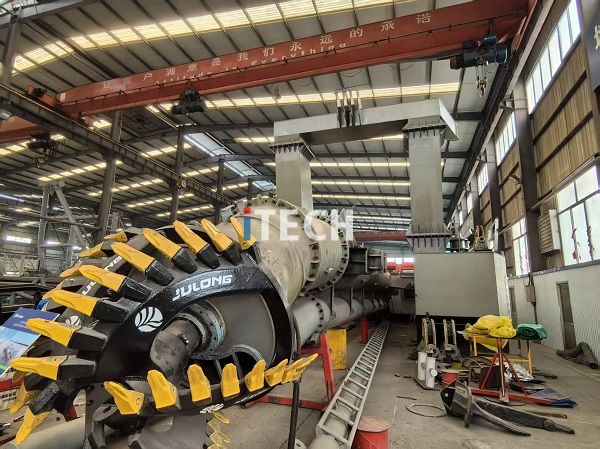

а) Режущая голова
Функция: фрагменты почвы через вращающиеся лезвия (зубы, выборы или диски).
Спецификации CSD500: диаметр 3,2 метра; Мощность 170 кВт; Оптимизирован для смешанных почв (песок, глина, гравий).
Дизайн: модульные зубы для быстрой замены; Переменные скорости вращения (15–30 об / мин).
б) управление силой реакции
Резка генерирует боковые силы (до 50 тонн).
Контрмеры: полюсы Spud поглощают вертикальные нагрузки; Якоря лебедки обеспечивают боковую стабильность.
в) система боковой лебедки
Сила: 2 × 100 кН электрические лебедки.
Скорость: 0–15 м/мин, регулируемые для твердости почвы.
Роль: управляет скоростью свинга, чтобы оптимизировать эффективность резки.
г) Система лестницы лебедки
Мощность: 100KN Гидравлическая лебедка.
Скорость: 0–5 м/мин.
Функция: понижает/поднимает режущую лестницу (максимальная глубина: 18M).

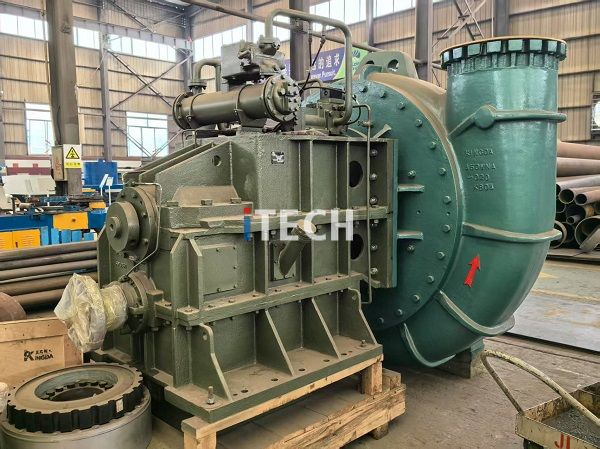

е) насос драги
Тип: центробежный насос с износостойкими вкладышами.
CSD500 Спецификации: 895 кВт; Емкость 3500-4000 м⊃3;/час; Обрабатывает концентрацию твердых веществ 20–30%.
f) Гидравлическая энергетическая система
Выход: 300 кВт.
Компоненты: насосы высокого давления, клапаны и моторные лебедки/резак.
Эффективность: переменные насосы смещения снижают отходы энергии.
G) Система носителей SPUD
Дизайн: двойные списки (основные + вспомогательные) на 10-метровой перевозке.
Функция: 'Ходьба ' Механизм продвигает Dredger без переиздания.
Преимущество CSD500: автоматическое секвенирование для непрерывной работы.
а) Смягчение разлива
Разлив (непредвзятый материал) снижает эффективность.
Решения: оптимизировать скорость резака; Положение всасывания рот вблизи зоны резания; Регулировать скорость свинга.
б) Производство в нарушающихся почвах
Почвы: песок, гравий или свободная глина, которая рушится при разрезании.
Стратегия: высокие скорости свинга (10–15 м/мин) максимизируйте поток материала в всасывающую трубу.
Выход: до 800 м⊃3;/час в песке.
в) производство в необработанных почвах
Почвы: жесткая глина, порода или консолидированные отложения, требующие фрагментации.
Стратегия: медленное вращение резак (15 об / мин) с высоким крутящим моментом; Снижение скорости свинга (3–5 м/мин).
Выход: 700-800 м⊃3;/час в твердой глине.
г) конкретная энергия (SE)
Формула: SE (кВт -ч / м⊃3;) = питание / производственная скорость резака.
Важность: измерения эффективности; более низкая SE = более высокая прибыльность.
Цель CSD500: 0,8–1,2 кВтч/м⊃3; в средних почвах.
e) Сокращение расчета производства
Ключевые переменные: мощность резака, тип почвы, скорость качания, глубина.
Уравнение:
Производство (M⊃3;/HR) = ширина реза × толщины среза × скорость качания × 60
CSD500 Clarkmark: 700-800 м⊃3;/HR в среднем в смешанных почвах.
CSD500 представляет собой дизельный электрический, средний резак, предназначенный для высокой маневренности и устойчивого производства.
Ключевые спецификации:
Общая мощность: 1100-1600 кВт (дизельный генератор).
Глубина дноуглубения: 15 метров (стандарт), расширяемая до 18 м.
Диаметр трубопровода: 500 мм.
Размеры: 36 м (L) × 6,5 м (W) × 2,5 м.
Экипаж: 4–6 операторов.
Уникальные функции:
Автоматизированное секвенирование каретки Spud.
Мониторинг производства в реальном времени через датчики IoT.
Модульные головки резания для быстрой адаптации почвы.
Выбор среди производителей Dredger требует строгой оценки:
а) Техническая подгонка
Проверьте характеристики CSD500, соответствующие потребностям проекта (глубина, почва, выход).
Требование данных испытаний почвы для гарантий производительности.
б) Репутация производителя
Расстановить приоритеты фирм с более чем более 20 лет в CSD Engineering.
Запросить тематические исследования из аналогичных проектов.
в) поддержка и логистика
Обеспечить наличие глобальных запасных частей.
Подтвердить учебные программы для операторов.
г) Анализ затрат
Авансовая цена: $ 3 млн. Долл. США для Dredgers класса CSD500.
Стоимость жизни: включает топливо (50–80 л/час), техническое обслуживание (10–15% капитала/года) и время простоя.
д) Технология и устойчивость
Выберите двигатели 4 -го уровня (низкие выбросы).
Требовать функции автоматизации (например, управление дрейгом GPS).
f) Гибкость контракта
Лизинг против вариантов покупки.
Структуры платежей на основе производительности.
Компания | Диапазон CSD | Сильные стороны |
Ihc | CSD500 - CSD1500 | R & D Focus; автоматизация |
Дамен | CSD500 - CSD1200 | Модульный дизайн; Глобальный сервис |
Кеппель | CSD400 - CSD1000 | Пользовательская инженерия; гибридные варианты |
Каттер всасывающий Dredger CSD500 олицетворяет современное превосходство дноуглубительных работ, смешивая принципы исторического инженерии с передовой автоматизацией. От расширения гавани до экочувствительных проектов, его универсальность и эффективность делают его разумным вложением. При выборе поставщика приоритет технического выравнивания, затрат на жизненный цикл и достоверность производителя. Поскольку глобальная торговля и устойчивость к климату приводит к тому, что спрос на дноуглубительные работы CSD500 готова к формированию береговых линий и водных путей с непревзойденной точностью.
