Режущий всасывающий дредер (CSD) представляет собой стационарное дноуглубительное судно, которое выкапывает почву, песок и скалу под водой, используя вращающуюся головку резака, установленную на лестнице. Ключевые компоненты включают:
Головка резак : оборудована закаленными зубами для фрагментов, уплотненных материалов.
Дноглубительный насос : центробежный насос, создающий вакуумное давление, чтобы сосать суспензию (вода + твердые вещества).
Гидравлическая система : питает вращение резака, движения лестницы и лебедки.
Полюса Spud : Стальные кучи, прикрепляющие сосуд, позволяя движениям качания.
Дизельные двигатели : Prime Movers, генерирующие мощность для насосов, гидравлики и бортовых систем.
CSD преуспевают в жестких дноуглубительных службах (глина, скала, кораллы), где с терпимыми удачи только всасывают деджеры. Рубляя материал перед всасыванием, они достигают непревзойденной эффективности в строительстве портов, добыче полезных ископаемых и мелиорации земли.
Ключевые особенности вырезания всасывания
Современные CSD, такие как CSD350 , интегрируют Advanced Engineering для превосходной производительности:
Высокая эффективность :
Режущие головки оптимизируют фрагментацию материала, сокращая время дноуглубительных работ на 40% по сравнению с простыми всасывающими деджерами.
Строительное строительство :
Усиленная стальная лестница, устойчивые к истиранию насосы и защищенные от износостойщики.
Передовые технологии :
Позиционирование GPS, автоматизированное управление свингом и мониторинг производства в реальном времени максимизируют точность.
Большая вместимость :
Скорость выписки до 3500 м⊃3;/час обрабатывает крупномасштабные проекты.
Расстояние расстояния переноса :
Бустерные насосы обеспечивают перенос суспензии более 3–5 км с помощью плавающих трубопроводов.
Глубокие возможности дноуглубительных работ :
Работая глубина до 30 метров (регулируется по длине лестницы).
Как работает резак -всасывающий дедер？
Позиционирование : якоря CSD с использованием шестов и качающихся лебедков.
Резка : гидравлическая кусая головка наносит из него материал морского дна.
Всасывание : насос драги создает вакуум, притягивая суспензию в трубопровод.
Выгрузка : суспензия транспортируется через трубопроводы для участков утилизации или зон рекультивации.
Помахивание : судно поворачивается вокруг шлюха, методично покрывая дноуглубительные площади.
Резка производства : оптимизирована с помощью оборотов резака, дизайна зубов и угла лестницы.
Мощность насоса : дизельные двигатели приводят насосы высокого давления для всасывания/разряда.
Транспортировка трубопровода : плавающие трубы HDPE эффективно переносятся на большие расстояния.

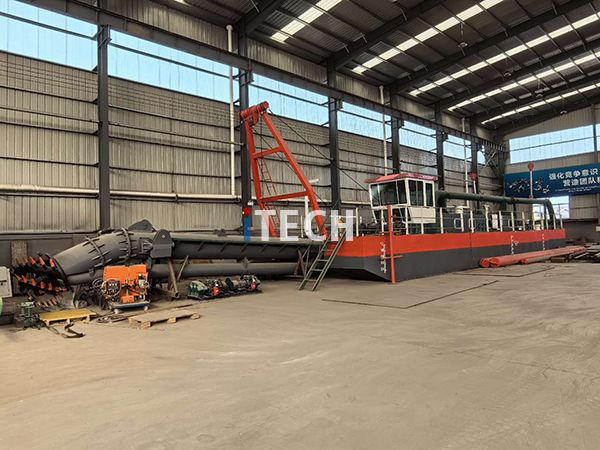

CSD350 представляет собой дредер всасывания среднего размера, разработанный для универсальности и питания '350 ' Обозначает диаметр его . 350 мм .
Мощность резака : 70-110 кВт Гидравлический двигатель для скальных/гравийных раскопок.
Глубина дноуглубения : 12-15 метров (настраиваемое).
Общая установленная мощность : ~ 500-700 кВт (дизельные двигатели).
Насосная система : диаметр разряда 350 мм с дополнительными бустерными насосами.
Система SPUD : двойные шпоры с гидравлическим контролем цилиндров для плавного качания.
Система управления : интегрированный ПЛК с удаленным мониторингом.
Идеально подходит для: технического обслуживания реки, добычи песка и проектов по защите прибрежной зоны.
| Модель | Дноуглубительная способность | Глубина дноуглубения | Всасывание/разрядная труба Диа. | Двигатель (S) мощность |
| CSD-200 | 500 м 3 /ч | 1-5 м | 200/200 мм | 160-300 кВт |
| CSD-250 | 800 м 3 /ч | 1-8 м | 250/250 мм | 200-400 кВт |
| CSD-300 | 1200 м 3 /ч | 1-12 м | 300/300 мм | 400-600 кВт |
| CSD-400 | 2200 м 3 /ч | 1,5-14 м | 400/400 мм | 700-1200 кВт |
| CSD-500 | 3500 м 3 /ч | 1,5-15 м | 600/500 мм | 1100-1600 кВт |
| CSD-650 | 5000 м 3 /ч | 1,5-18 м | 650/650 мм | 2200-2500 кВт |
| CSD-700 | 7000 м 3 /ч | 1,5-20 м | 750/700 мм | 2800-3500 кВт |
Китай доминирует в глобальном производстве Dredger из -за:
Экономическая эффективность :
Конкурентные цены (на 20–30% ниже, чем европейские эквиваленты) без качества.
Быстрое производство :
Установленные верфь доставляют CSD под ключ через 1-3 месяца.
Настройка :
Аптированные конструкции для глубины, мощности или типа материала (например, каменные катушки для CSD350).
Технологические инновации :
Интеграция AI-управляемой автоматизации, гибридных силовых систем и экологически чистых дизайнов.
Сила цепочки поставок :
Локальный доступ к стали, машине и квалифицированной трудовой линии, оптимизирует строительство.
Глобальная поддержка :
Китайские производители предлагают сети по всему миру в эксплуатацию, обучение и запчасти.
Всасывающий дедер CSD350 представляет собой вершину оборудования для дноуглубительных работ : смешивание надежного проектирования, высокая производительность и низкие эксплуатационные расходы. Благодаря своей способности обрабатывать плотные материалы, перенос суспензии по километрам и работать в глубине, недоступных стандартными деджерами, это оптимальное решение для сложных морских проектов.
